Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232
R$ 80,83
DÚVIDAS?
Envie um email para:
Leitores de cartão de controle
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Número do Modelo | Hdc09-wg-232 |
Nome da Marca | Fengliansecurity |
Origem | CN (origem) |
Conversor bidirecional RS232/wiegand
Conversão bidirecional do apoio do conversor HDC09 entre Wiegand e os sinais RS232 do sinal, o dispositivo podem conseguir o wiegand vão a RS232 e RS232 vão a Wigan. O processo de conversão de identificação automática a direção de transmissão do sinal, não precisa de operação manual e configurações.
O chip de processamento MCU antiparasitário alto do uso do conversor, circuito incorporado do watchdog, verificação automática o estado do trabalho do equipamento, reinicialização automática quando o estado de trabalho anormal.
Interface do conversor parâmetros:
Tensão: 9-15v
Corrente: 20mA/50mA
1. Porto relação RS232
Taxa do baud: 9600
Dados bits :8
Pare o bocado: 1
2. interface wiegand Porto
Suporte Wg26 Wg34. (Outros protocolos podem ser personalizados)
3. Ocasiões aplicáveis
Wiegand 26/34 entrada> saída RS232
Necessidade de converter o sinal do equipamento do wiegand à série,
Tais como: controle de acesso Leitor de cartão, Barcode reader,Fingerprint access control,face Recognition machine, então os dados de saída após a conversão
Você pode obter a data pela porta serial do computador, através do software de depuração serial ou super terminal. Usr também projetar software para obter os dados da porta serial
RS232 (entrada serial)>Wiegand 26/34 saída
Necessidade de converter o sinal do equipamento de série ao controlador do wiegand,
Como leitor de cartão de interface serial IC/ID, Barcode scanner ou computador. Após a conversão do wiegand WG26/34, o sinal pode entrar no controlador de acesso diretamente.
A entrada e saída dados formato conversão
Saída/entrada A.16Hex
# |
Formato wiegand |
Formato RS232 |
Explicar |
1 |
GT26 |
0xFF 0xFF 0xFF(3bit HEX) |
|
2 |
GT34 |
0xFF 0xFF 0xFF 0xFF(4bit HEX) |
B. Entrada/saída do texto (código ASCII)
De acordo com o conversor, da relação RS232 output o número de código 10bit ASCII, como: &0009019418&
1. Transmissão Bidirecional Online Barcode Reader Porta Serial – Decoração : Apliquesflowersrendapregueadoplissado
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 1 segurança e proteção](https://ae01.alicdn.com/kf/H484ab6e7fa2f4bf09e9faa567f1291e6Q/seguranca-protecao-01.jpg)

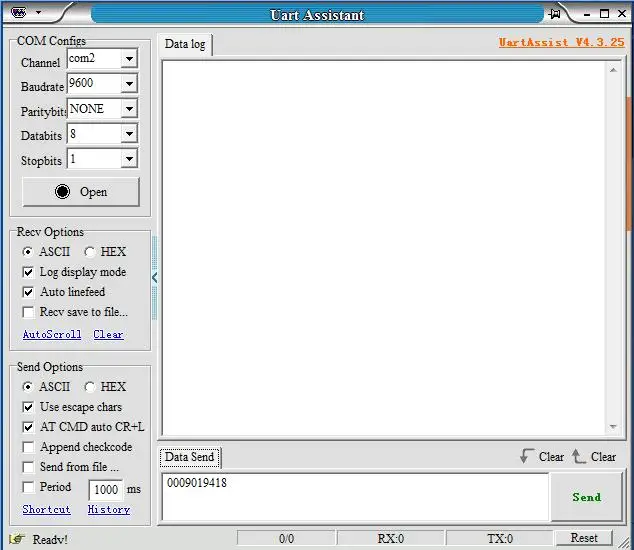

Enviar uma mensagem &0009019418&
2. Port Série Vers Wiegand Bidirectionnelle Onverting Lecteur de – Silhueta : Vestido de Baile
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 2 leitor de cartão de controle de acesso](https://ae01.alicdn.com/kf/Hdce568b4f973497cb821423be00296102/leitor-de-cartao-controle-acesso-02.jpg)
O software do controle de acesso recebido é &9019418&, na frente de &000& Ser omitido pelo software
Similarmente, o dispositivo de Wiegand tal como o leitor do cartão do ID/IC leu a saída o número do cartão &0009019418&
3. Wg26 34 232 Porta com Rs232 – Cintura : Natural Factors
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 3 Transmissão Bidirecional Online Barcode Reader, Porta Serial,](https://ae01.alicdn.com/kf/HTB1TfJth3DD8KJjy0Fdq6AjvXXak/transmissao-bidirecional-online-barcode-reader-porta-serial-03.jpg)

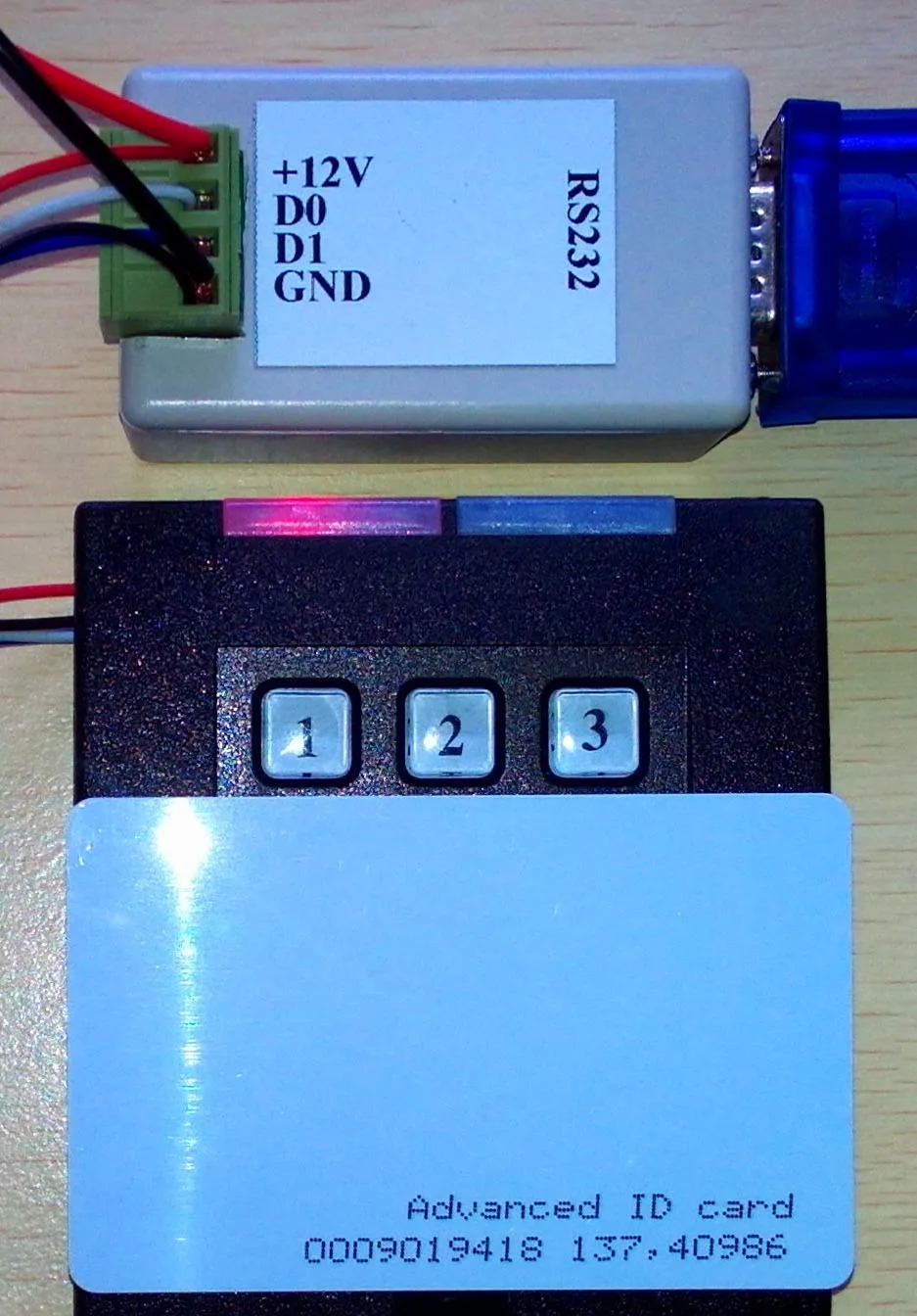

O número do cartão impresso em &0009019418&
4. Segurança e Proteção – tipo de Tecido : Renda
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 4 port série vers wiegand bidirectionnelle onverting lecteur de](https://ae01.alicdn.com/kf/Hdce9e3ef35a64c7fa84ec65807bff008K/port-serie-vers-wiegand-bidirectionnelle-onverting-lecteur-de-04.jpg)
O texto é recebido &0009019418&
Método de conexão do conversor

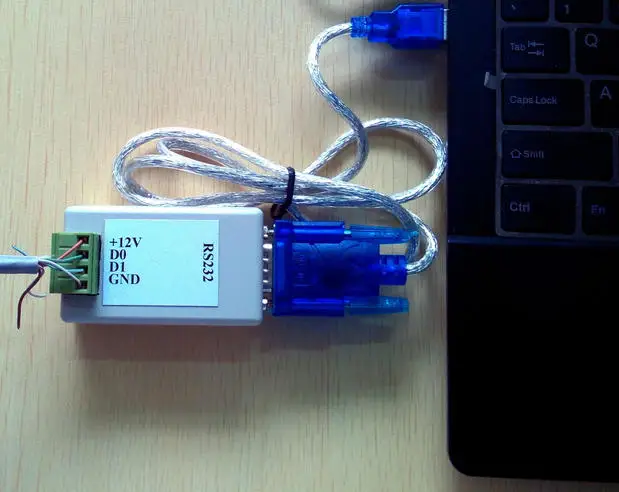

A. Conecte a porta serial do PC
5. Leitor de Cartão de Controle de Acesso – Cutomizado : Sim
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 5 WG26, 34, 232, Porta COM, RS232](https://ae01.alicdn.com/kf/HTB17MXBh46I8KJjy0Fgq6xXzVXad/wg26-34-232-porta-com-rs232-05.jpg)

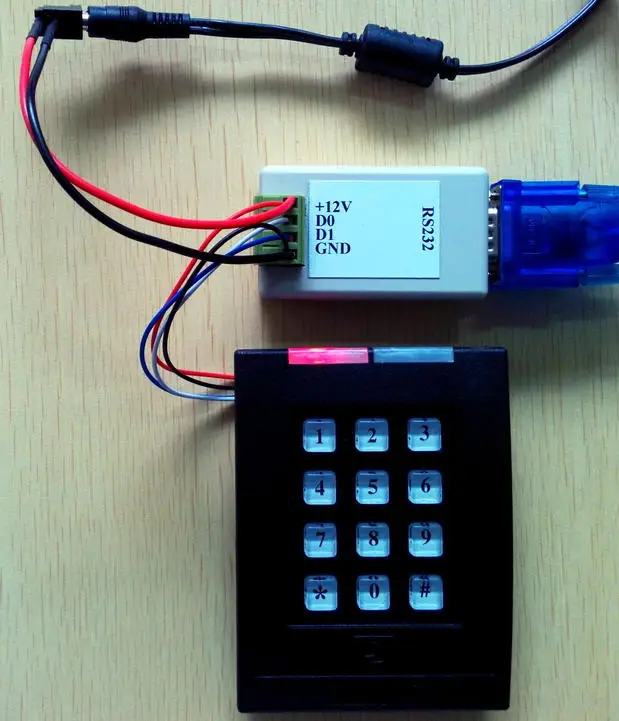

Conecte o dispositivo de saída wiegand IC/IDCard leitor, instrumento…
6. Transmissão Bidirecional Online Barcode Reader Porta Serial – Sutiã Embutido : Sim
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 6 segurança e proteção](https://ae01.alicdn.com/kf/HTB1YJjxb6gy_uJjSZKbq6xXkXXaB/seguranca-protecao-06.jpg)

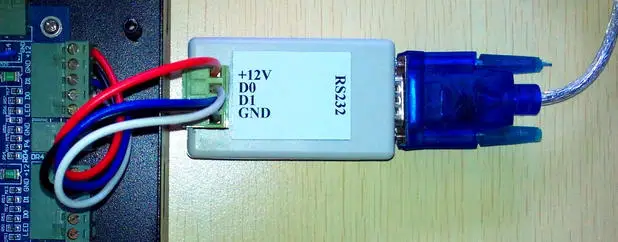

Conecte o dispositivo entrado (controlador do acesso do wiegand)
7. Port Série Vers Wiegand Bidirectionnelle Onverting Lecteur de – Estilo da Manga : Regular
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 7 leitor de cartão de controle de acesso](https://ae01.alicdn.com/kf/HTB1ANUAhRfH8KJjy1Xbq6zLdXXav/leitor-de-cartao-controle-acesso-07.jpg)
************************************************************************************************************************************

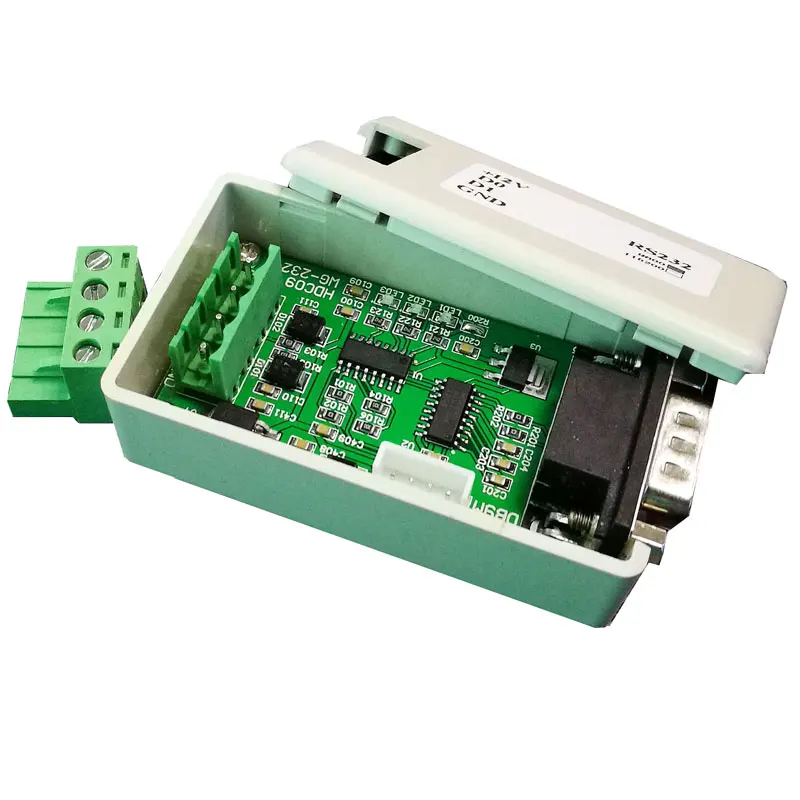

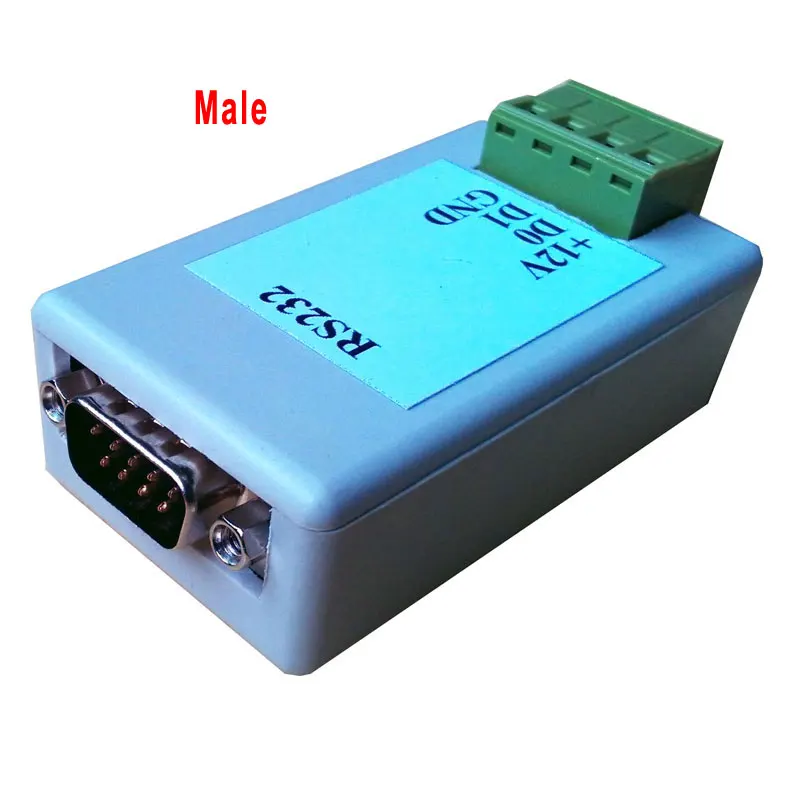

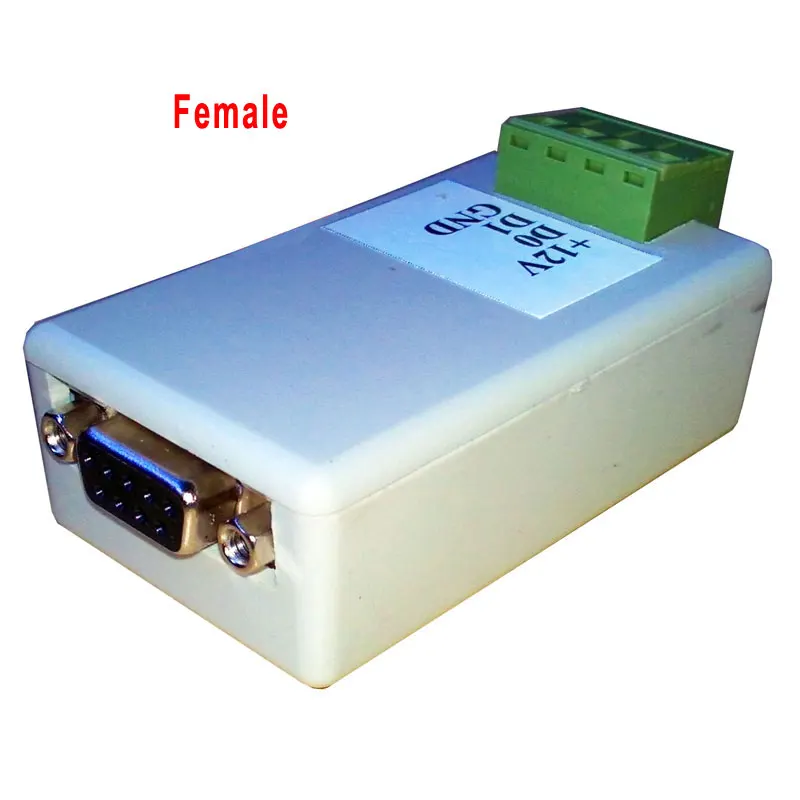

A foto do produto
8. Wg26 34 232 Porta com Rs232 – Estilo : Sexy
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 8 Transmissão Bidirecional Online Barcode Reader, Porta Serial,](https://ae01.alicdn.com/kf/Hdceda491dc1f430282303e6fc2570219h/transmissao-bidirecional-online-barcode-reader-porta-serial-08.jpg)
9. Segurança e Proteção – Idade-alvo : 18-24
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 9 port série vers wiegand bidirectionnelle onverting lecteur de](https://ae01.alicdn.com/kf/H5b8860ce9e3e4d65881cf1e7d9e4c766V/port-serie-vers-wiegand-bidirectionnelle-onverting-lecteur-de-09.jpg)
10. Leitor de Cartão de Controle de Acesso – tipo de Modelo : Floral
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 10 WG26, 34, 232, Porta COM, RS232](https://ae01.alicdn.com/kf/Hfaf00a1baf60412586648bb7d0ace950C/wg26-34-232-porta-com-rs232-010.jpg)
11. Transmissão Bidirecional Online Barcode Reader Porta Serial – Nodelo Ref. : Chic Prom Dresses
![Transmissão Bidirecional Online Barcode Reader Porta Serial Wg26 34 232 Porta com Rs232 11 segurança e proteção](https://ae01.alicdn.com/kf/Hcbd2148626824ff99729fc5762779b26q/seguranca-protecao-011.jpg)
