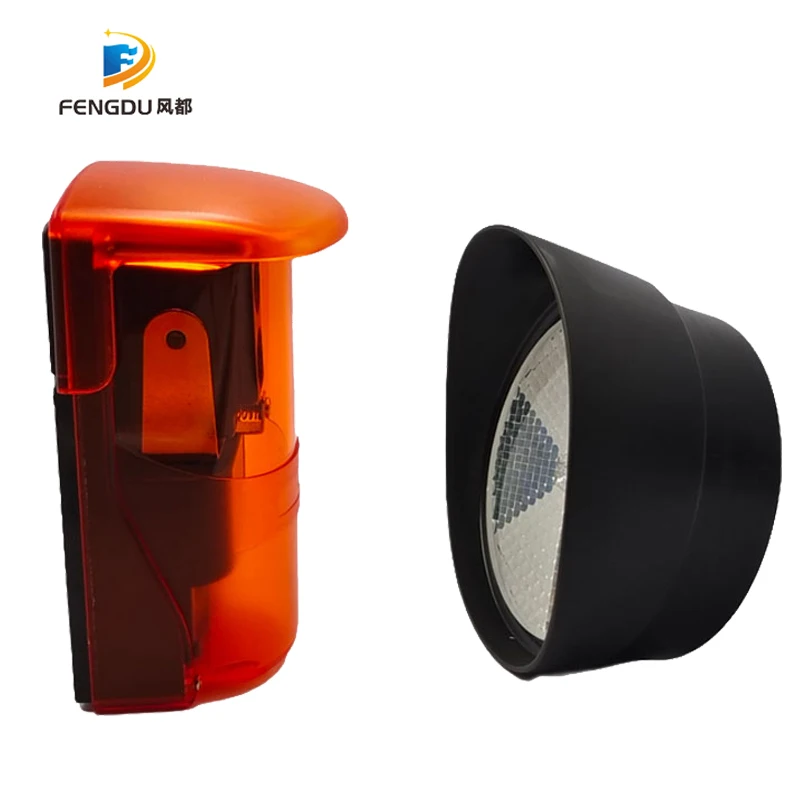

Sensor Infravermelho da Fotocélula da Porta Automática da Longa Distância 1224v dc ac da Fotocélula do Refletor com Capa Impermeável

Sensor infravermelho da fotocélula da porta automática da longa distância 12-24v dc/ac da fotocélula do refletor com capa impermeável

Fotocélula refletor é um sensor fotoelétrico que carrega o transmissor e o receptor no mesmo dispositivo, se encaixa a
Refletor na frente dele, e completa o efeito de controle fotoelétrico usando o princípio de reflexão. ele pode ser usado para detectar
Mudanças na luz e na cor no chão, ou para detectar objetos próximos. cenários de aplicação comumente usados são: porta de elevação,
Porta giratória, porta deslizante, proteção da segurança da parede, segurança da janela e da varanda, segurança do armazém, parque de estacionamento e
Outros lugares de segurança ao ar livre.

Parâmetros técnicos:

1). Tensão de funcionamento: ac9v 24 24v (frequência ac: 45 60 60hz, imax = 15ma);
Dc12v 24 24v (imax = 38ma)
2). Corrente de trabalho: <38ma @ 12vdc (relé ligado)
<20ma @ 12vdc (relé desligado)
3). Distância de indução: <10m
4). Sensibilidade: Fixo
5). Tempo de reação: cerca de 30ms
6). Intensidade da luz ambiente: max.5000lux
7). Parâmetros do tubo de emissão: comprimento de onda: 740nm; tipo luminoso: luz vermelha visível
8). Relé: parâmetro de carga: ac 3a/125vac; dc 3a/30vdc
Parâmetros da bobina: dc9vdc (imax = 20ma)
9). Luz indicadora led: lâmpada led verde: 1). Interruptor de alimentação; 2). O flash de luz indica sinal fraco
Lâmpada led vermelha: sinal de status de trabalho (ligar/desligar: sinal de trabalho válido/inválido)
10). Temperatura de operação: -20 ? ~ + 70 ?
11). Temperatura de armazenamento: -30 ? ~ + 80 ?
12). Tamanho do produto (lxwxh): 115*54*50mm
Placa reflexiva (lxwxh): 120*80*6.5mm
13). Peso do produto: 192g

Produto de interface elétrica:

Instalação do produto:

1) certifique-se de que a distância máxima de indução não pode ser excedida;
2) coloca o refletor na posição apropriada ao sensor;
3) ajusta a posição do sensor horizontal e a direção vertical de acordo com o refletor e aponta o sensor
Para o centro do refletor [durante a primeira instalação e comissionamento, fixar o sensor em primeiro lugar, alinhar o refletor no
Sensor e, em seguida, mover o refletor de uma direção próxima para longe para o local desejado];
4) não ligue o sensor antes de completar toda a fiação elétrica
