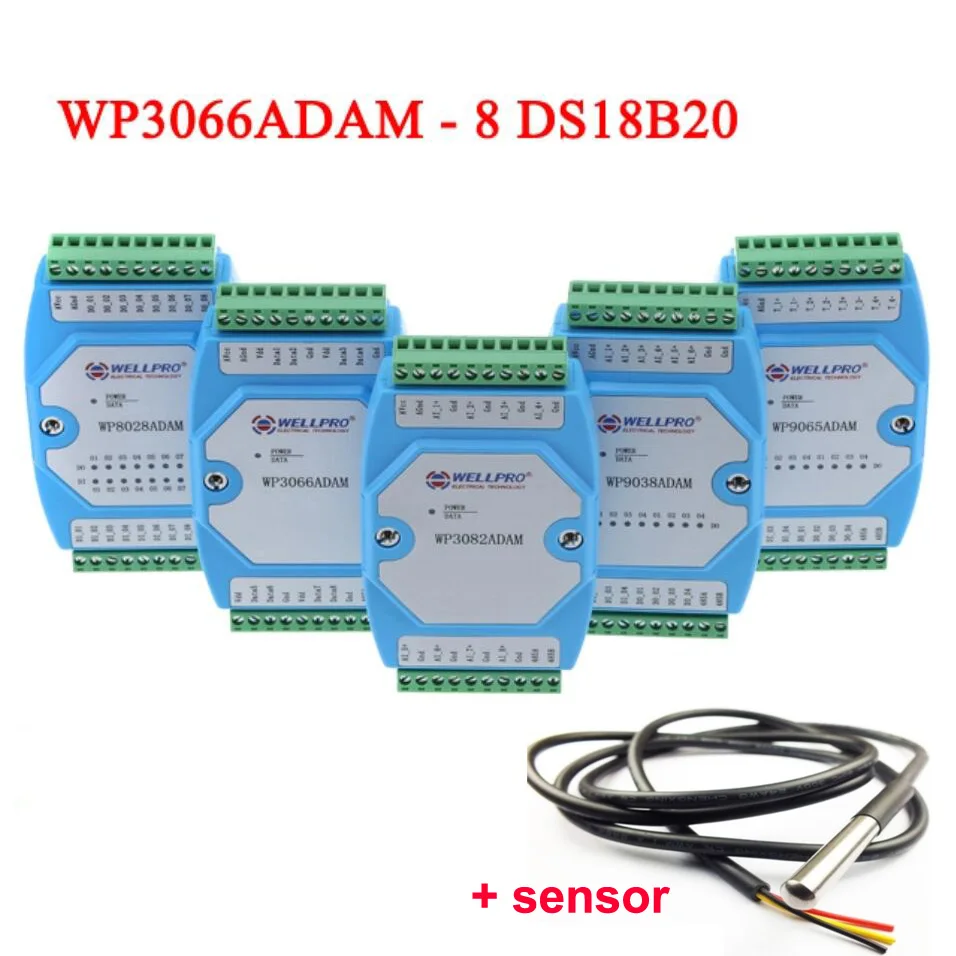

Sensor de Temperatura de Entrada de Canais Ds18b20 Módulo Rs485 Rtu Modbus Wp3066adão
R$ 129,14
DÚVIDAS?
Envie um email para:
Automação Predial
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Nome da Marca | Badodosecurity |
| Origem | CN (origem) |
Detalhes do item
1. Descrição do produto
-
Temperatura 8ch sensor(DS18B20) entrada
-
Usando RS485 MODBUS RTU comunicação padrão. Pode ser compensado com software de configuração, PLC e indústria touch pad.
-
Status comunicação LED
-
Comunicação circuito projetado para clareamento proteção e interferência imunidade
-
Podia ser usado para a coleção e o controle do sinal do instrumento industrial do campo
-
Garantia de qualidade de 3 anos para uso normal
2. Especificação
-
Temperatura entrada 8ch (DS18B20 temperatura sensor)
-
Faixa de medição de temperatura-55-125 °C
-
Temperatura medição precisão ± 0.5 °C
-
Temperatura resolução 0.1 °C
-
Conexão eficaz distância = 25 metros (cabo normal)
-
Temperatura de trabalho-20-70 °C
-
Fonte de alimentação externa DC 9V-30V/2W
-
O isolamento protege 1500VDC
-
Método instalação Trilho deslizante DIN padrão ou parafuso
-
Dimensão 125 × 73 × 35mm
Definição 3.Interface
|
CVA |
Entrada terminal positiva PSU externa |
|
AGnd |
Entrada terminal negativa PSU externa |
|
Vdd |
+ 5V, conecte ao pino DS18B20 Vdd |
|
Data1 |
Conecte ao pino DS18B20 DQ de 1stch |
|
Data2 |
Conecte ao pino DS18B20 DQ de 2ndch |
|
DND |
0V, conecte ao pino DS18B20 Gnd |
|
Vdd |
+ 5V, conecte ao pino DS18B20 Vdd |
|
Data3 |
Conecte ao pino DS18B20 DQ de 3rdch |
|
Data4 |
Conecte ao pino DS18B20 DQ de 4thch |
|
DND |
0V, conecte ao pino DS18B20 Gnd |
|
Vdd |
+ 5V, conecte ao pino DS18B20 Vdd |
|
Data5 |
Conecte ao pino DS18B20 DQ de 5thch |
|
Data6 |
Conecte ao pino DS18B20 DQ de 6thch |
|
DND |
0V, conecte DS18B20 ao pino Gnd |
|
Vdd |
+ 5V, conecte DS18B20 ao pino Vdd |
|
Data7 |
Conecte DS18B20 ao pino DQ de 7thch |
|
Data8 |
Conecte ao pino DS18B20 DQ de 8thch |
|
DND |
0V, conecte ao pino DS18B20 Gnd |
|
485A |
Sinal RS485 A + |
|
485B |
Sinal RS485 B- |

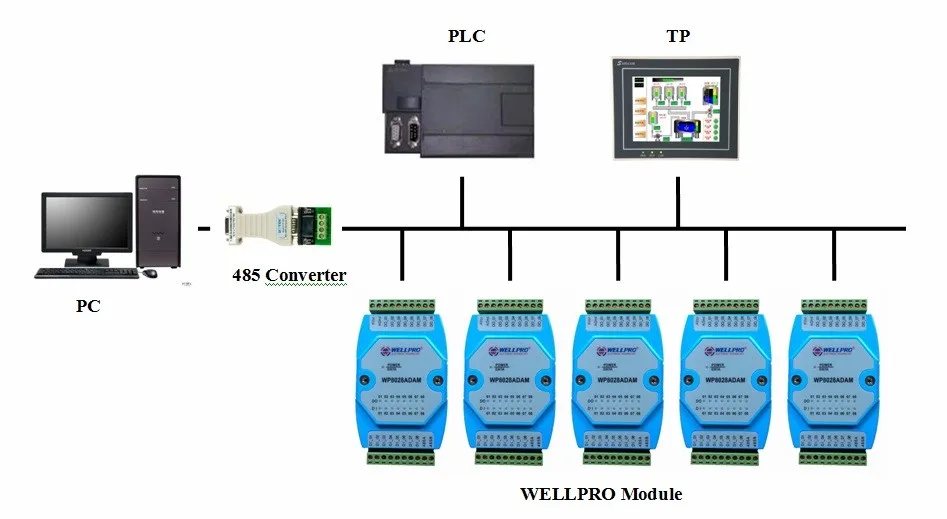

4 Aplicação analógica diagrama
1. Automação Predial – Tempo para Comercialização : 2023
2. Sensor de Temperatura de Entrada de 8 – Packing Size : 40*40*54cm
