Sensor de Módulo de Impressão Digital Pequeno K202 Mais Visual Impermeável com Placa de Controle de Acesso para Porta Dc12v K202

Manual do usuário para placa de controle k202

Parâmetro técnico:

Fonte de alimentação: DC12V

Saída: relé (corrente máxima: 10a)

Corrente à espera: 15uA

Capacidade da impressão digital: 120 peças

Tamanho: 64.4*25.4mm

Função do relé: 0.5-30 segundo, ele pode ser ajustado girando o botão do tempo do relé.

K202 é projetado para baixo consumo de energia e adicionado a função admin/usuário.

1. Cheap Dispositivo de Reconhecimento de Impressão Digital

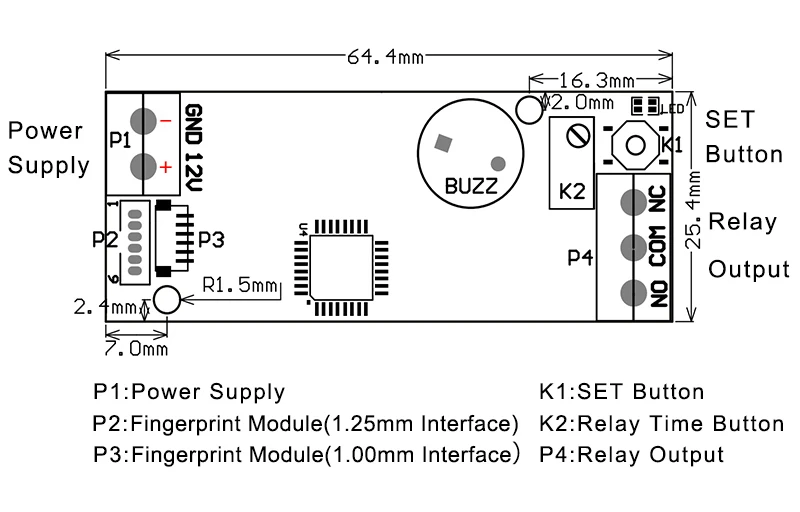

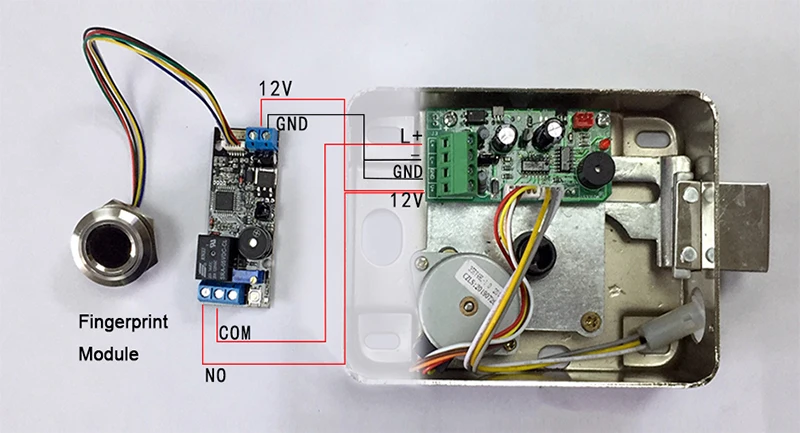

Diagrama de referência da conexão k202:

2. Dispositivo de Reconhecimento de Impressão Digital

Instruções para placa de controle k202:

1. impressão digital do administrador do registro:Pressione o botão definido em breve, luz indicadora azul flash rápido e sistema no estado de registro, coloque o mesmo dedo de administração com várias vezes na área de coleta de impressões digitais até que a música auditiva significa registo de impressões digitais bem sucedido. A impressão digital pode ser registrada continuamente quando o sistema no estado do registro; se nenhuma necessidade adicionando a impressão digital mais, esperando alguns segundos.

2. registre a impressão digital do usuário:Pressione a impressão digital do administrador até que a luz indicadora azul pisque rápido e ouça a música, meios podem adicionar a impressão digital do usuário. Coloque o mesmo dedo do usuário com várias vezes na área de coleta de impressões digitais até ouvir música significa registo de impressões digitais bem sucedido. a impressão digital pode ser registrada continuamente quando o sistema no estado do registro; se nenhuma necessidade adicionando a impressão digital mais, esperando alguns segundos.

3. excluir impressão digital do usuário:Pressione a impressão digital do administrador cerca de 12 segundos até ouvir di di-and e música, significa que as impressões digitais do usuário são excluídas.

4. voltar ao padrão de fábrica:Pressione o botão definir até ouvir beep di long bip longo e música, significa operação de inicialização bem sucedida.

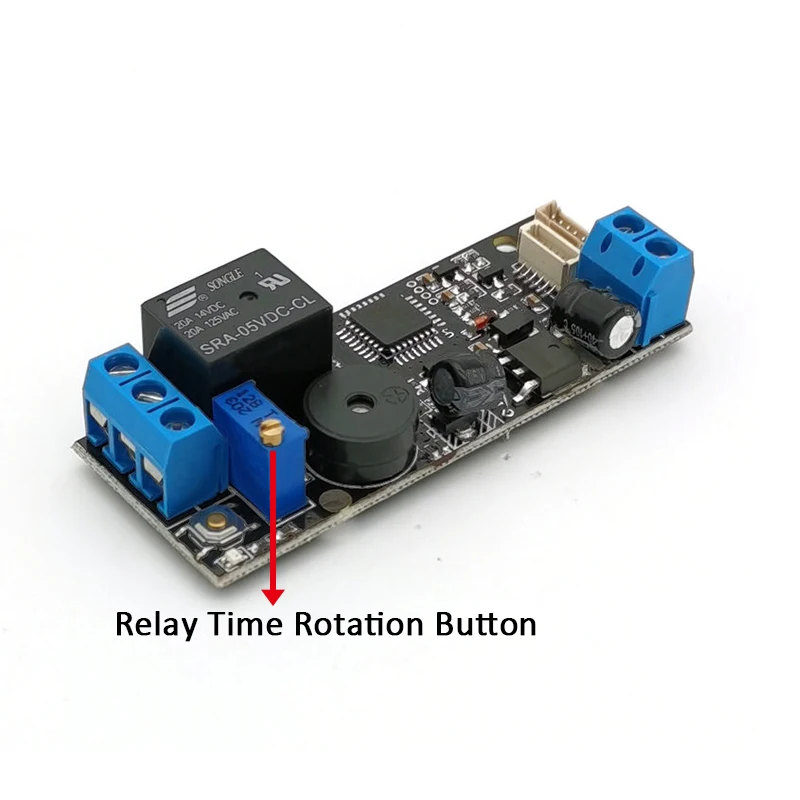

5. definir tempo de relé:Gire k2 para ajustar o tempo de fechamento do relé de 0.5 a 30 segundos. O relé é saída de contato, interruptor de sinal, nenhuma saída de tensão.

6. uso:Pressione o dedo, o relé fecha depois que a impressão digital passa, e o tempo de fechamento é determinado por k2.

Nota: qualquer impressão digital pode ser usada no estado de fábrica, mas a função será inválida após a impressão digital é registrada.

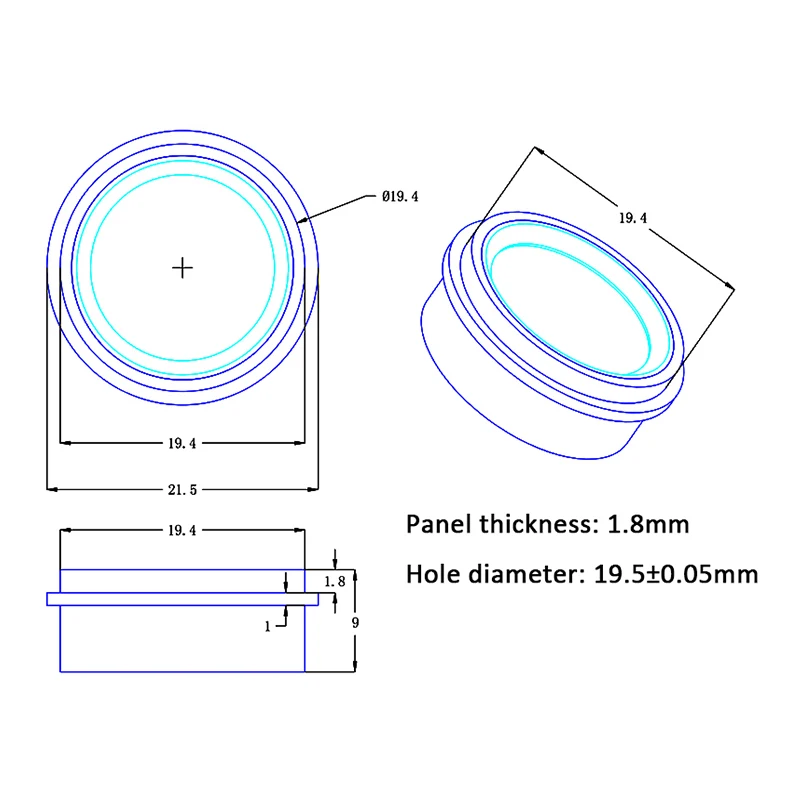

? R502-F é design impermeável. nível impermeável: ip65

(Exceto a parte do conector, depois de instalar o R502-F, você pode protegê-lo por si mesmo)

Quando a temperatura do ambiente de uso flutua muito, pode afetar a cola, afetando assim o efeito impermeável.

?Você pode dowload k216 manual do usuário do seguinte site:

?Você pode baixar o manual do usuário R502-F a partir deste link do site:

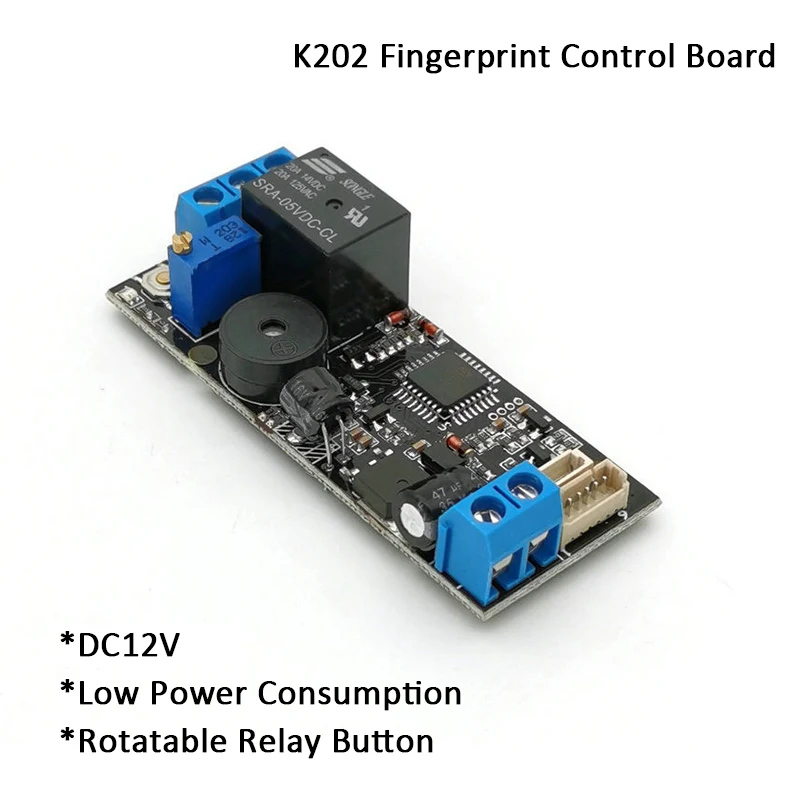

K202 Detalhes:

3. K202 + Visual Impermeável com Placa de

4. High Quality Segurança e Proteção

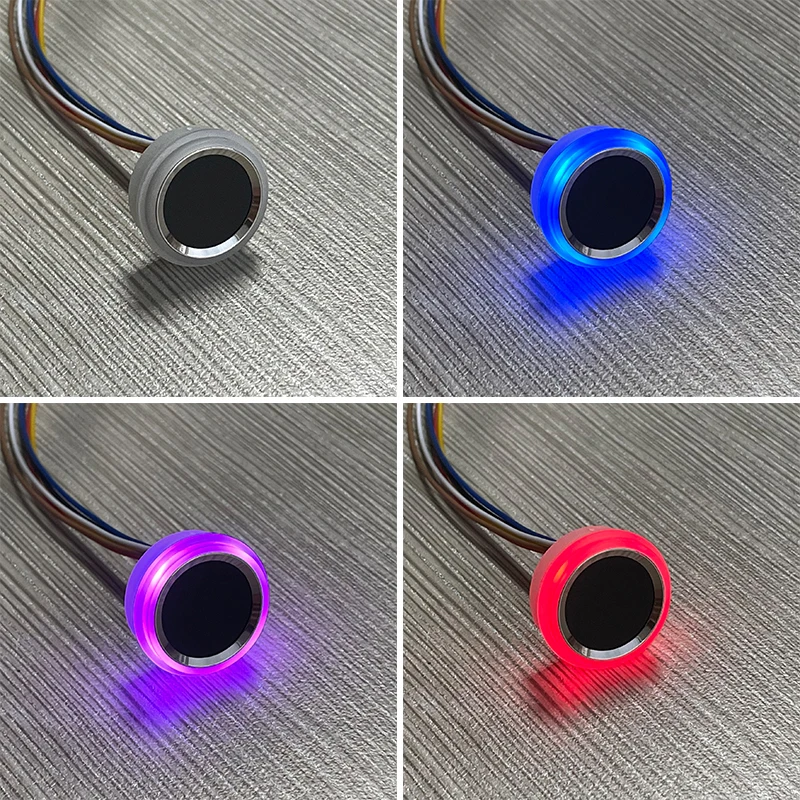

R502-F Detalhes:

5. Segurança e Proteção

6. Controle de Acesso para Porta Dc12v K202



Para a lista de envio, por favor veja a seguinte foto:

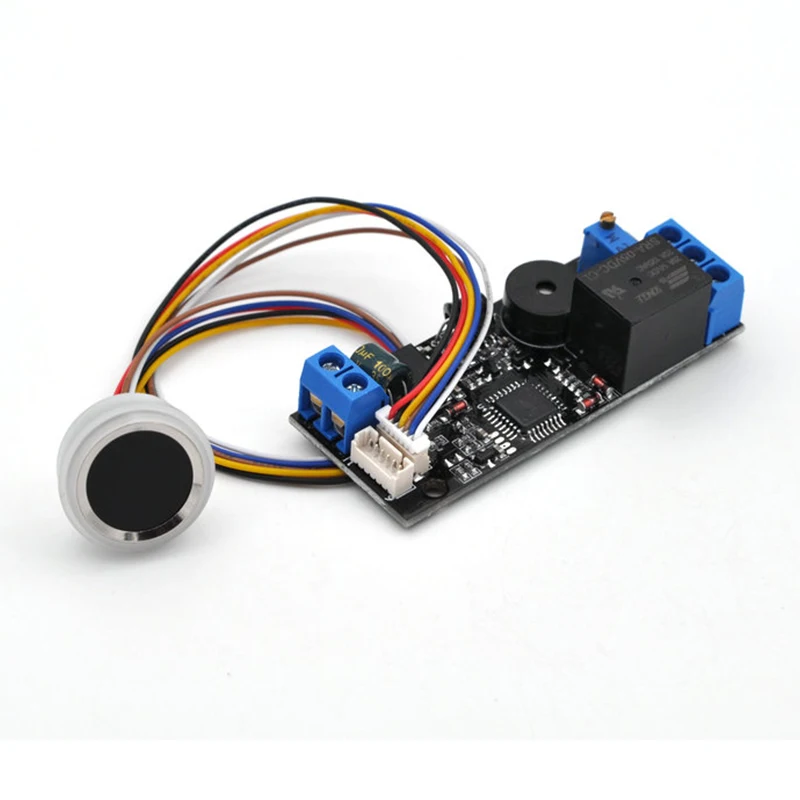

K202 placa de controle de impressão digital + R502-F módulo de impressão digital
