Rgb Anel Luz Indicadora Led Controle de Acesso Módulo Impressão Digital Redonda Arduino R503 Novo
R$ 74,05
DÚVIDAS?
Envie um email para:
Dispositivo de Reconhecimento de Impressão Digital
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | R503 |
| Nome da Marca | Grow |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | Outro |
| Interface | Rs232 (ttl) |
| Voltage | DC 3.3v |
| Fingerprint Capacity | 200 |
| Fingerprint Module External Size | 28mm |
| Fingerprint Module Inner Size | 25mm(m25) |
| Fingerprint Module Height | 19mm |
| Effective Collection Area | Diameter 15mm |
| Resolution | 508 DPI |
| Sensing Array | 192*192 Pixel |
| LED Color | RGB |
| LED Control | YES |
| Standby Current(finger Detection) | 3.3v, 2ua |
| Working Current(fingerprint Acquisition) | 20ma |
| Peso | 32G |

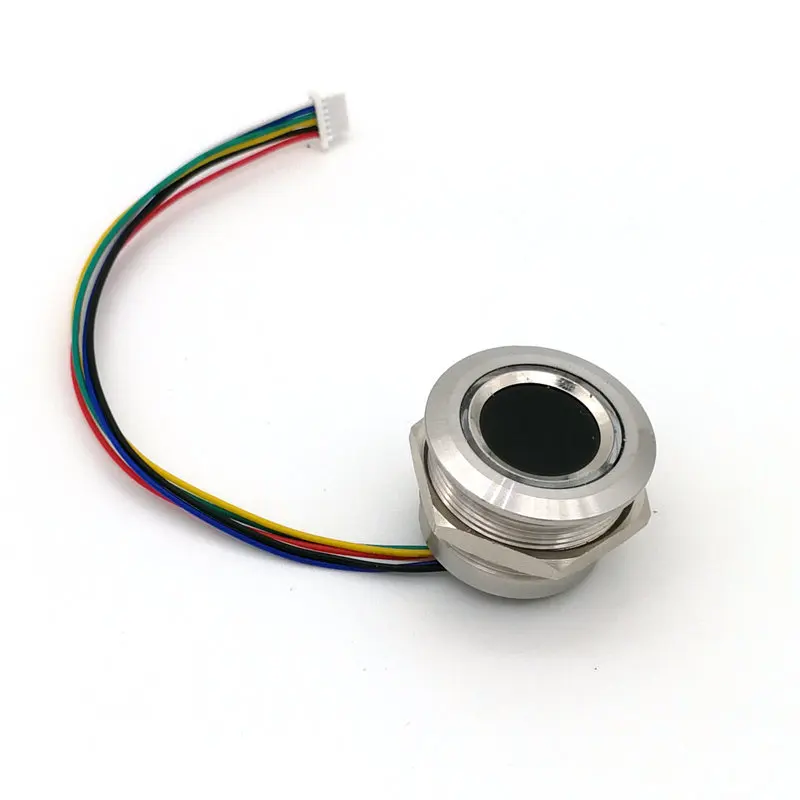

CRESÇA R503 módulo/sensor/varredor redondos da impressão digital do semicondutor
Função principal:
1. Imagem integrada coleta e algoritmo chip juntos, ALL-in-One
2. A flexibilidade para se adaptar às condições foi os dedos, se é dedos secos, dedos molhados, impressões digitais de textura leve dedos e dedos velhos, todos têm alta taxa de reconhecimento.
3. As principais áreas de aplicação: pode ser incorporado em uma variedade de produtos finais, tais como: controle de acesso, atendimento, cofre
Especificação:
|
Modelo |
R503 |
|
Tipo |
Módulo Impressão Digital Capacitiva |
|
Interface |
UART(TTL) |
|
Resolução |
508 PPP |
|
Tensão |
CC 3,3 V |
|
Fingerprint Capacidade |
200 |
|
Sensoriamento matriz |
Pixel 192*192 |
|
Trabalho atual |
20mA |
|
Corrente standby |
Tensão standby típica do toque: 3.3V, corrente média: 2uA |
|
Tamanho externo do módulo do fingerprint |
Diâmetro 28(mm) |
|
Tamanho interno do módulo Fingerprint |
Diâmetro 25 (milímetros) (M25) |
|
Altura do módulo Fingerprint |
19(mm) |
|
Área recolha |
Diâmetro 15,5 (mm) |
|
Função do toque do dedo |
Sim |
|
Cor LED |
RGB |
|
Controle LED |
Sim |
|
Conector |
SH 1,0 milímetros 6Pin |
|
Digitalização velocidade |
<0,2 segundo |
|
Verificação Velocidade |
<0,3 segundo |
|
Método correspondente |
1:1; 1:N |
|
TRF |
=1% |
|
MUITO |
=0.001% |
|
Ambiente do trabalho |
-20C — 60C |
|
Umidade do trabalho |
10-85% |
|
Capacidade anti-estática |
15KV |
|
Intensidade resistência abrasiva |
1 milhão vezes |
|
Comunicações baud rate (UART): |
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps) |
Atualização R503 para a versão impermeável, nível impermeável: IP65Quando a temperatura do ambiente do uso flutua extremamente, pode afetar a colagem, assim afetando o efeito impermeável.
O R503 já atualizado para a cor RGB e tem 7 cores que podem ser controladas por comando e fornece threads com um diâmetro de 25mm para sua fácil instalação.
Nota:
1. R503: IP65 impermeável
2. RGB LED Color, tem 7 cores que podem ser controladas por comando.
3. O Diferente entre R503 e R503-5V e R503-M22 e R503Pro e R503S:
|
R503 |
R503-5V |
R503-M22 |
R503Pro |
R503S |
|
|
Energia Abastecimento |
CC 3,3 V |
5V CC |
CC 3,3 V |
UART: CC 3,3 V USB: 5V CC |
CC 3,3 V |
|
Detecção Matriz |
192*192 Pixel |
192*192 Pixel |
192*192 Pixel |
192*192 Pixel |
160*160 Pixel |
|
Fingerprint Capacidade |
200 |
200 |
200 |
1500 |
150 |
|
Tamanho |
M25 |
M25 |
M22 |
M25 |
M25 |
|
Conector |
SH1.0mm 6pin |
6pin MX1.25mm |
SH1.0mm 6pin |
SH1.0mm 6pin |
SH1.0mm 6pin |
Você pode dowload R503 manual do usuário do seguinte site:
Vídeo exibição operação do programa R503 Teste no Youtube:
Se precisa arquivos SDK, pls entre em contato conosco.
Para a lista da expedição, veja por favor a seguinte foto:
Se precisar de plástico, pls verificar este link:
Se precisar zinco liga gabinete, pls verificar este link:
Se a placa do ferro da instalação do aço inoxidável da necessidade, pls verifica esta relação:
Mostra do comprador:

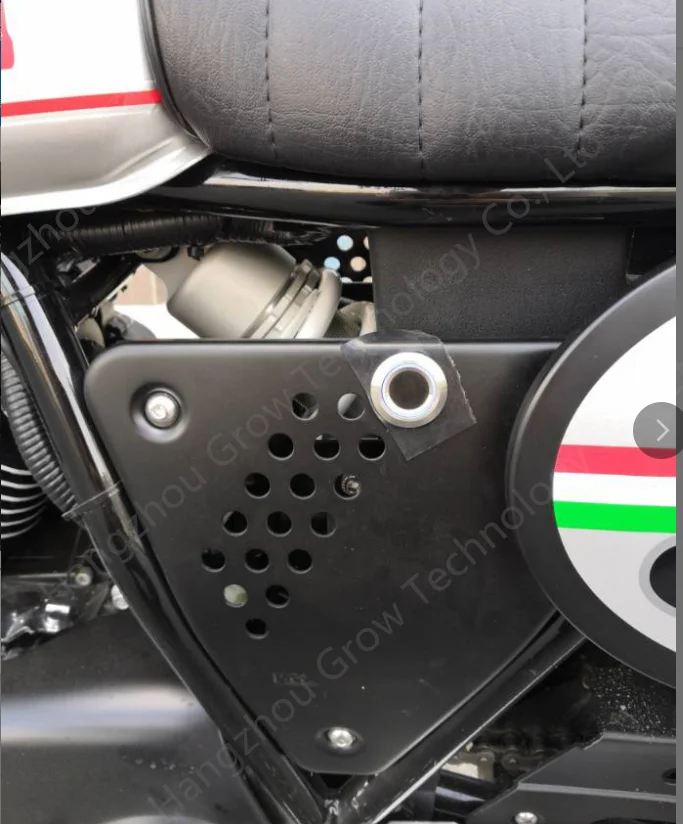

Para a motocicleta: R503
1. Cheap Dispositivo de Reconhecimento de Impressão Digital

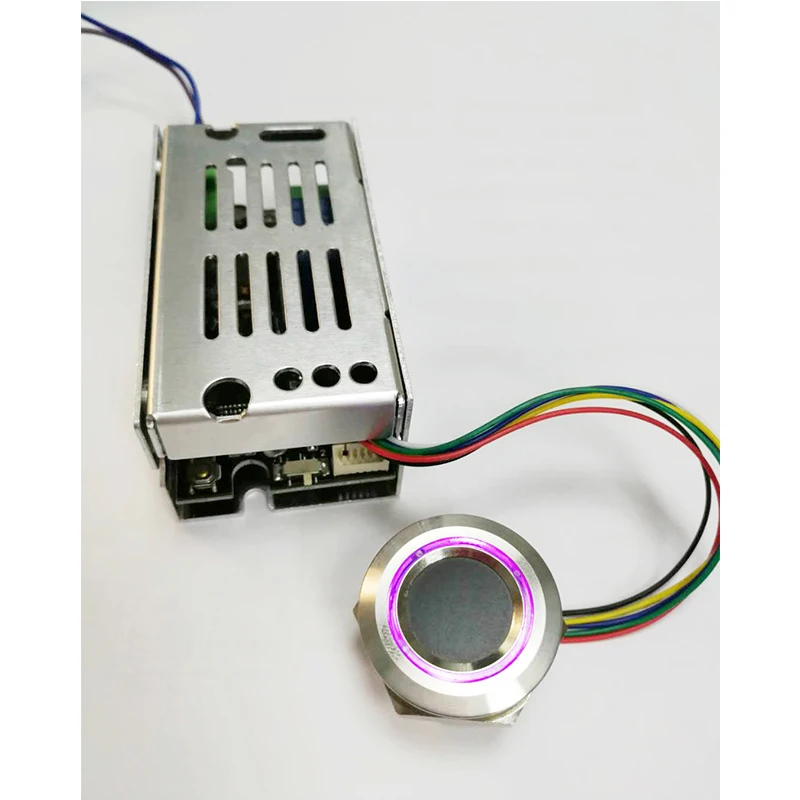

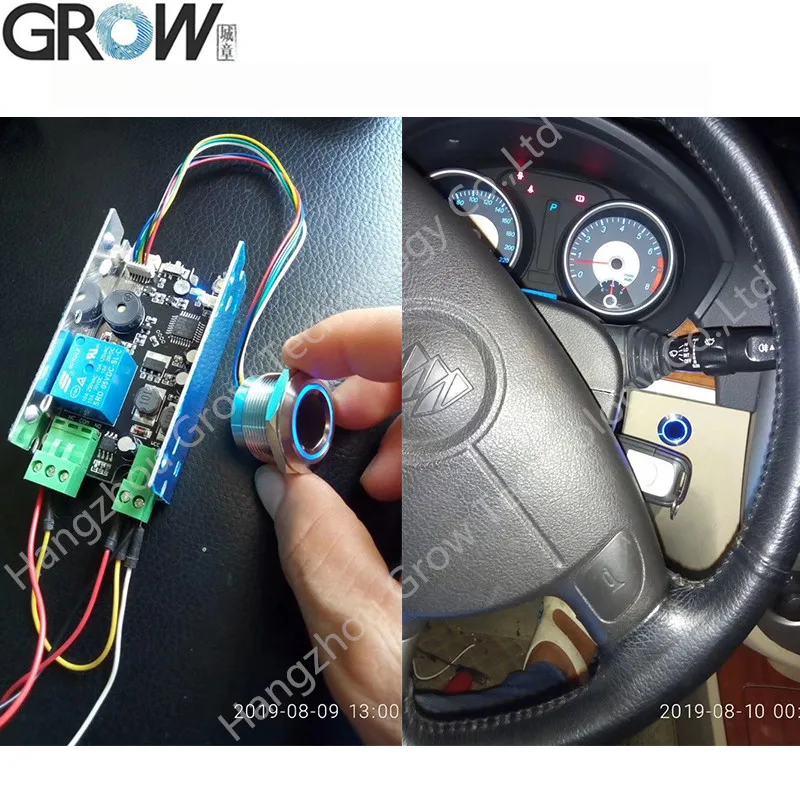

Para o carro 🙁 K215-V1.3 + R503)
2. Dispositivo de Reconhecimento de Impressão Digital

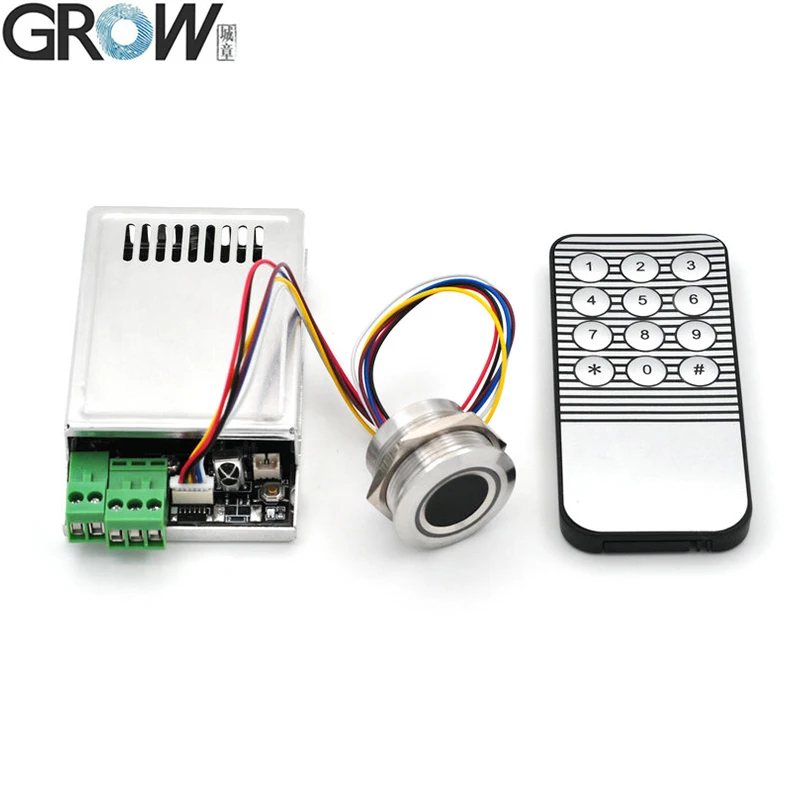

Se precisar de controle de impressão digital, o R503 pode ser usado junto com a placa de controle K2S00-3.3 fingerprint.
3. R503 Novo Rgb Anel Luz Indicadora Led

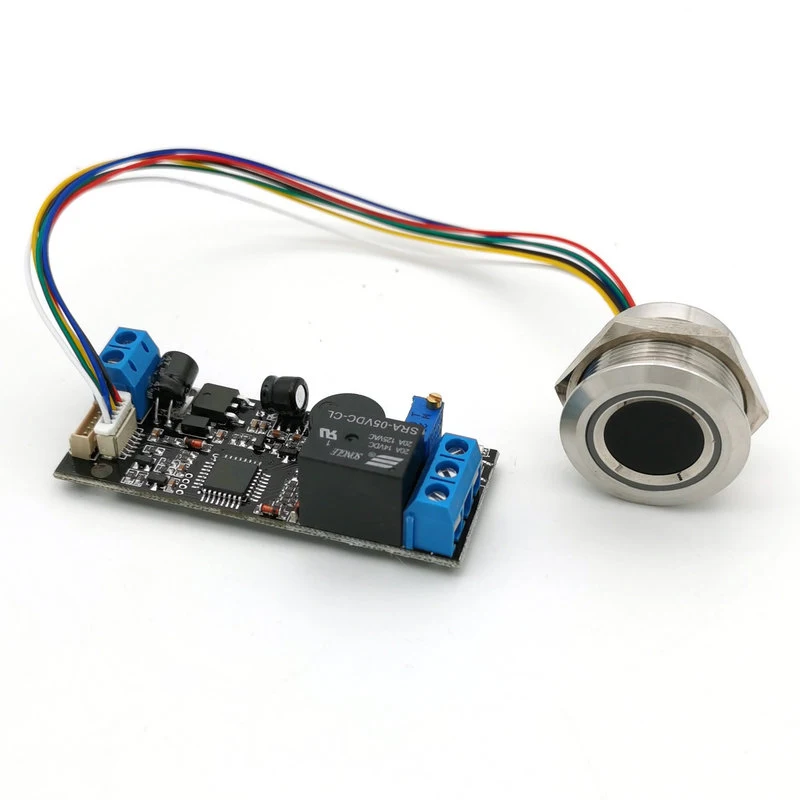

Se a placa de controle da impressão digital da necessidade, R503 pode ser usada junto com a placa de controle da impressão digital K202.
4. Cheap Dispositivo de Reconhecimento de Impressão Digital
Se precisar de controle de impressão digital, o R503 pode ser usado junto com a placa de controle K215-V1.3 fingerprint.
5. Dispositivo de Reconhecimento de Impressão Digital

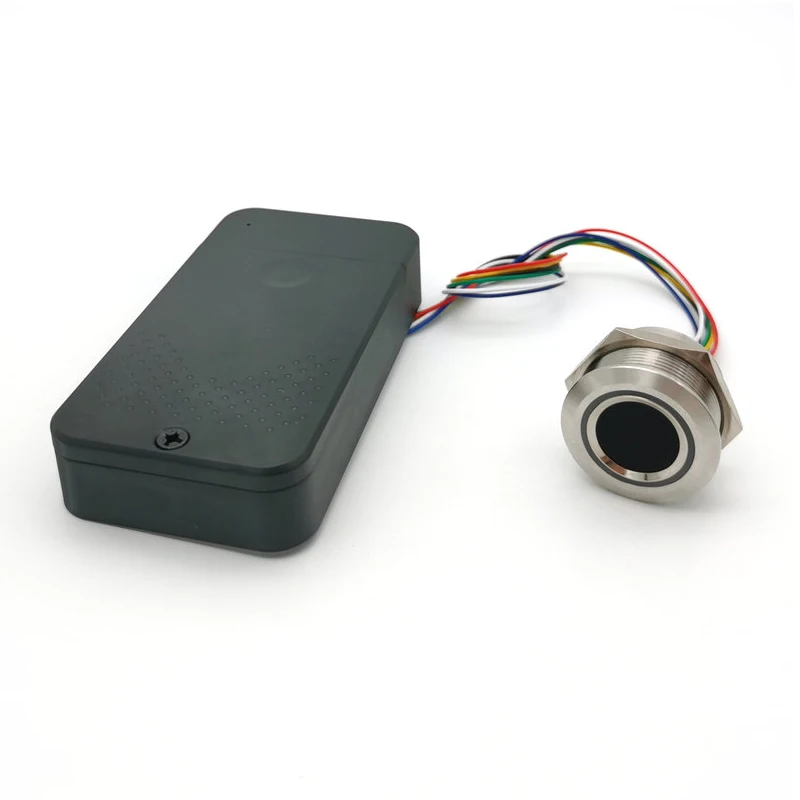

Se a placa de controle da impressão digital da necessidade, R503 pode ser usada junto com a placa de controle da impressão digital KL216.
6. R503 Novo Rgb Anel Luz Indicadora Led

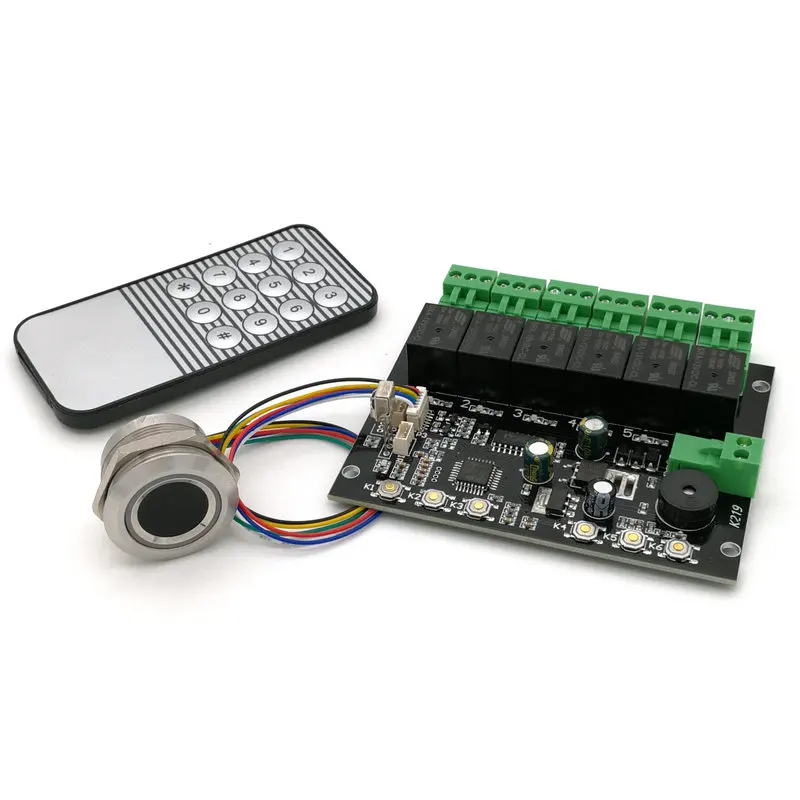

Se precisar de controle de impressão digital, o R503 pode ser usado junto com a placa de controle K219-A fingerprint.
7. Cheap Dispositivo de Reconhecimento de Impressão Digital

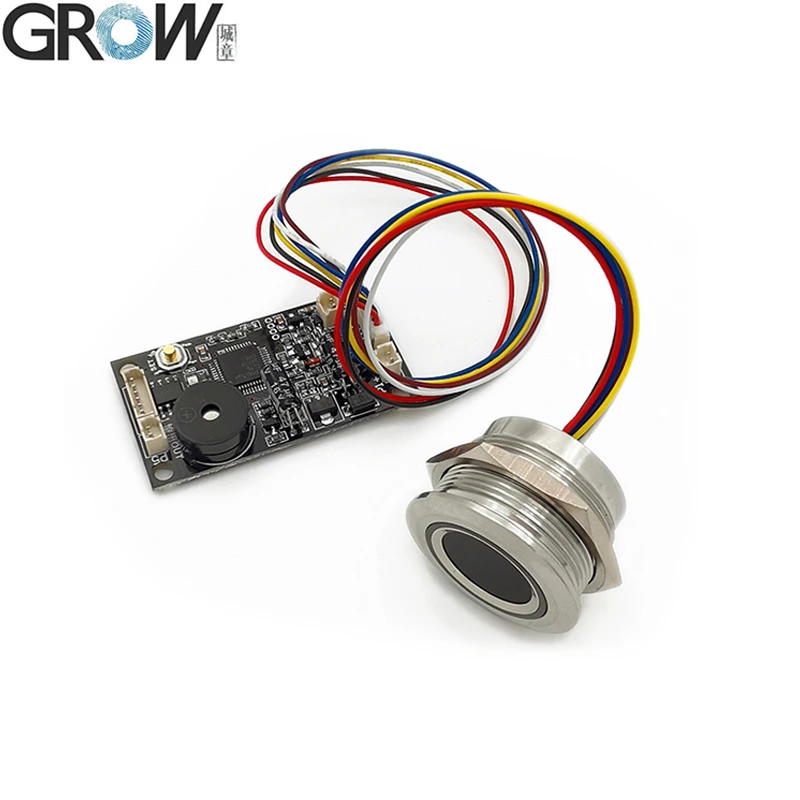

Se a placa de controle da impressão digital da necessidade, R503 pode ser usada junto com a placa de controle da impressão digital K220.
8. Dispositivo de Reconhecimento de Impressão Digital

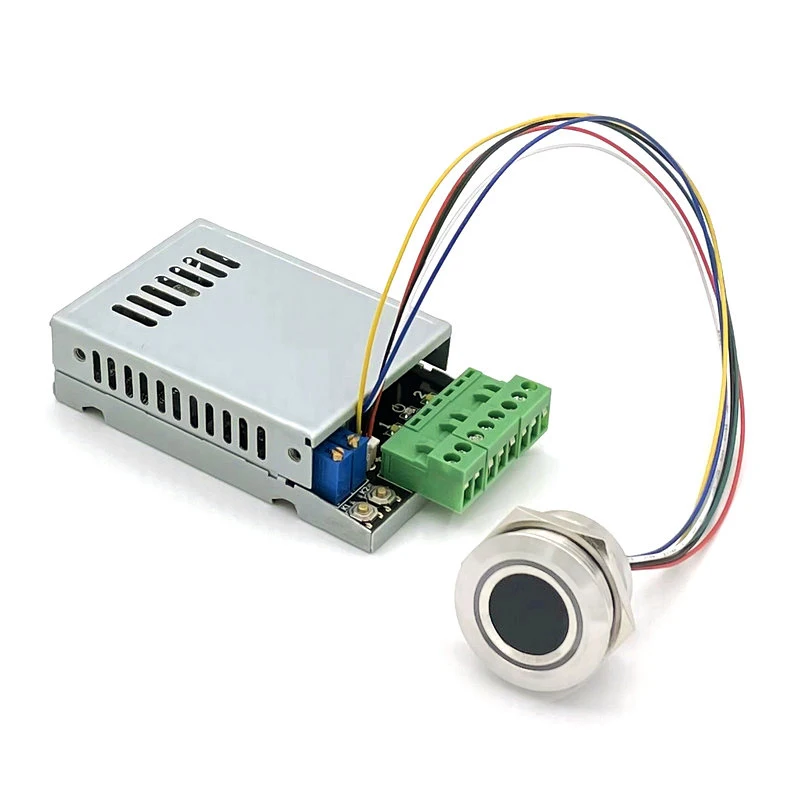

Se precisar de controle de impressão digital, o R503 pode ser usado junto com a placa de controle K236-A fingerprint.
9. R503 Novo Rgb Anel Luz Indicadora Led
