Placa de Controle Fingerprint com Módulo Fingerprint Saída de Alto Nível Sistema de Controle de Acesso Kr501 dc 710v
Controle de Acesso
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Kr501 |
| Nome da Marca | Grow |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | Outro |
| Power Supply | DC 3.7-10v |
| Fingerprint Capacity | 20 |
| Standby Current | 2.5-7ua, typical Value: 3UA |
| Working Current | 40-250ma, typical Value: 45ma |
| Output | 1 Second, 3.3v-500ma |
| Size | Diameter 36mm |
Manual do usuário placa de controle KR501
Parâmetro técnico:
Impressão digital Capacidade: 20
Tensão de funcionamento: DC 3.7-10V
Standby Current (excluindo equipamento externo): 2.5-7uA valor típico: 3uA
Corrente de trabalho (excluindo equipamento externo): 40-250mA valor típico: 45mA
Saída: 1 segundo, 3.3V-500mA
Baixa tensão alarme: = 4.8V

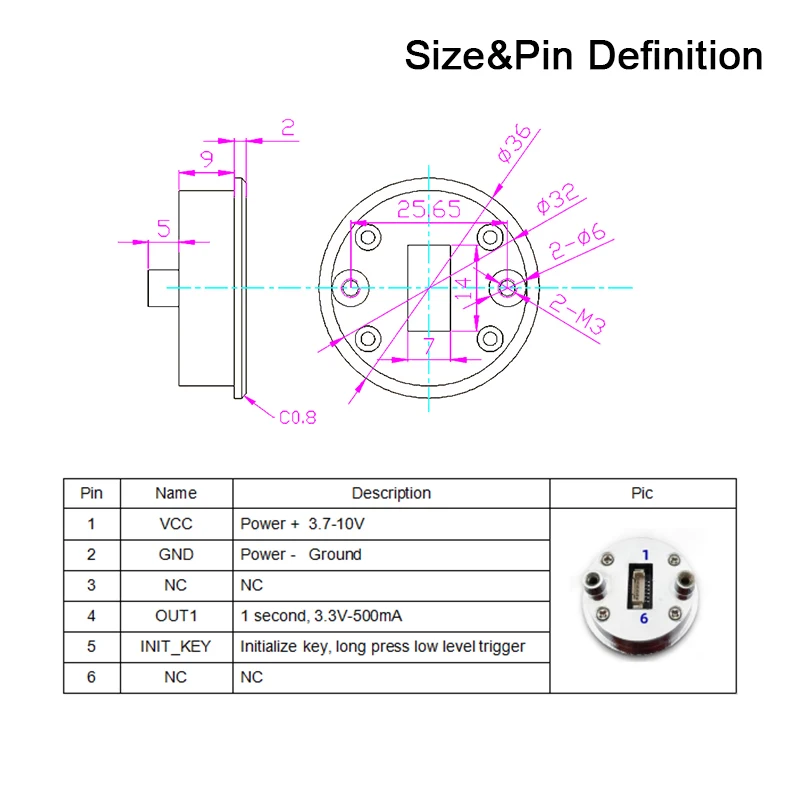

Definição do Pin:
|
Alfinete |
Nome |
Descrição |
Imagem |
|
1 |
VCC |
3,7-10V |
1. Toys e Sports – tipo de Esporte : Nadar |
|
2 |
GND |
Power – Ground |
|
|
3 |
NC |
NC |
|
|
4 |
EXCEDIMENTO |
1 segundo, 3.3V-500mA |
|
|
5 |
INIT_CHAVE |
Inicializar chave, pressione longo gatilho baixo nível |
|
|
6 |
NC |
NC |

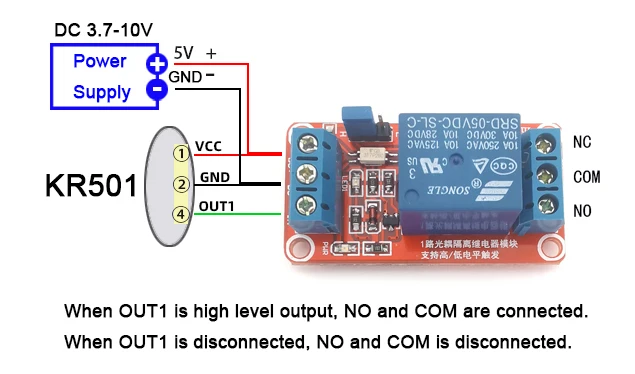

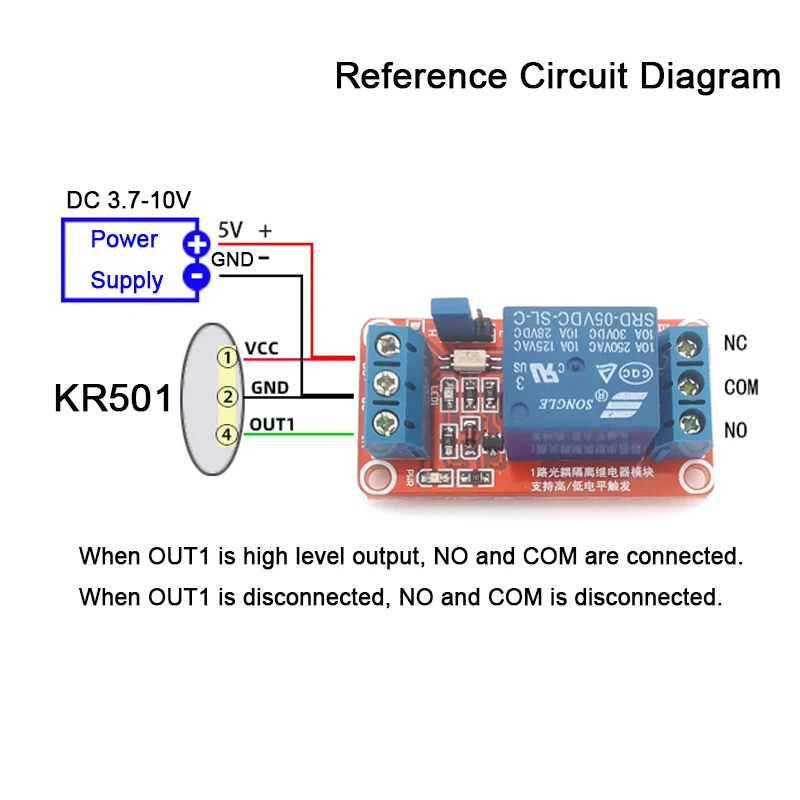

KR501 Ligação referência diagrama:
2. Beauty e Health – tipo de Item : Roupas de Mergulho
Instruções do painel de controlo KR501:
Depois que a impressão digital é passada, o pino OUT1 emite um sinal com uma tensão de 3.3V e uma corrente de 500ma por 1 segundo. No estado de inicialização, qualquer impressão digital pode passar.
1. Registre a impressão digital: Pressione e comprido a impressão digital registrada (no estado inicial pressione qualquer impressão digital), até que a luz indicadora azul acenda e oiça música, significa que o sistema no estado do registro, pressione o dedo várias vezes na área de coleta de impressões digitais, cada imprensa tem som &di&, até ouvir música significar registro de impressões digitais bem-sucedido. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado do registro; se não for necessário adicionar mais impressões digitais, esperando alguns segundos.
Nota: No estado de inicialização, deve ter que registrar mais de 2 impressões digitais corretas pela primeira vez, então o sistema pode ser removido do estado de inicialização.
2. Delete Fingerprint (Voltar ao estado de inicialização):
2.1 Pressione e comprido a impressão digital registrada, até que a luz indicadora vermelha acenda, significa que todas as impressões digitais são excluídas e voltam ao estado de inicialização.
2.2 Use o pino INIT_KEY. No estado de espera, faça a conexão à terra do pino INIT_KEY, até que o indicador vermelho ligue, ouça o som “Di-”, desconecte o aterramento, o indicador fique verde, significa que todas as impressões digitais são excluídas e voltam ao estado de inicialização.
?Você pode baixar o manual do usuário KR501 a partir do seguinte site:
? Vídeo Operação KR501 no Youtube:
? KR501 Aplicação vídeo no Youtube:
3. Phones e Accessories – cn : Guangdong
4. Saída de Alto Nível Sistema de Controle de Acesso Kr501 dc 7-10v – Origem : cn Origem
5. Weddings e Events – Material : Neoprene
6. Home e Garden – Sexo : Men
7. Computers e Electronics – tipo de Modelo : Estampada
8. Online Shopping – Ajuste : se Ajusta ao Tamanho Use Sei Tamanho Normal

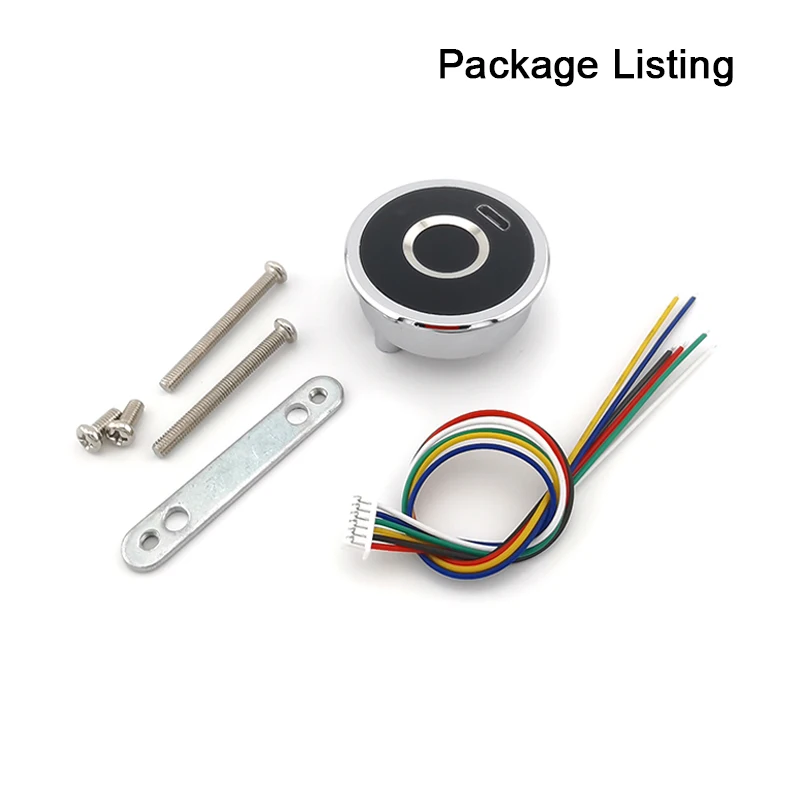

Embalagem Listagem:
