Módulo de Aquisição de Energia de Canal Único Rs485 Modbus Medidor de Energia Tensão Corrente ac dc

RS485 Modbus Monocanal AC/DC Medidor de energia Tensão Atual Power Energy Acquisition Module

1. Home e Garden – Lugar de Origem : China Continente

Introdução

O coletor AC/DC de canal único é uma tecnologia de medição e comunicação digital altamente integrada. Pode completar a medição, coleta e transmissão de parâmetros elétricos DC. Pode medir com precisão a tensão DC, corrente, potência, eletricidade e outros parâmetros elétricos. Possui interface de comunicação RS485, circuito completamente isolado, pequeno volume e interface simples. Ele pode ser facilmente incorporado em vários equipamentos que precisam medir o consumo de energia CC e tem excelente desempenho de custo.

CWT-JSY-MK-229 O coletor AC/DC pode ser amplamente utilizado na transformação de economia de energia, pilha de carregamento AC/DC, energia elétrica, comunicação, ferrovia, transporte, proteção ambiental, petroquímica, siderúrgica e outras indústrias, e usado para monitorar remotamente o uso de equipamentos AC/DC.

Características funcionais

• Aquisição de parâmetros elétricos AC/DC, incluindo tensão, corrente, potência, fator de potência, potência múltiplos parâmetros elétricos;

• Usando a microplaqueta especial da medida, método eficaz da medida do valor, precisão alta da medida;

• 1 canal 485 comunicação interface;

• Protocolo de comunicação usando Modbus-RTU, boa compatibilidade, fácil programação; 12 ~ 36VDC fonte de alimentação;

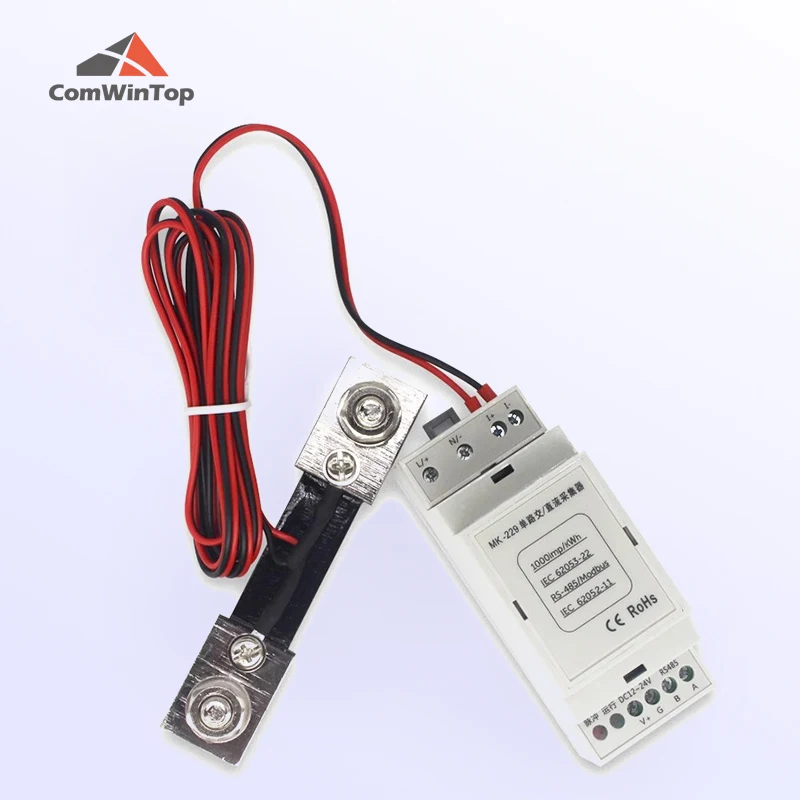

• Pode ser equipado com diferentes especificações do shunt.

Parâmetros técnicos

Entrada AC/DC

• Tensão gama: AC/DC 5-1000V;

• Faixa atual: 50A, 100A, 150A, 200A e outros opcionais;

• Processamento do sinal: usando a microplaqueta dedicada da medida, amostragem 24-bit do ANÚNCIO;

• Capacidade de sobrecarga: 1,2 vezes o alcance é sustentável;

• Corrente instantânea (<20mS) 5 vezes, tensão 1,2 vezes a faixa não está danificada;

• Impedância de entrada: tensão> 1 k e Omega;/V.

Interface Comunicação

• Tipo de interface: interface de comunicação 485 1 vias;

• Comunicação Estatuto: MODBUS-RTU Estatuto;

• Formato dos dados: definições do software, &n,8,1&, &e,8,1&, &o,8,1&, &n,8,2&;

• Taxa de comunicação: a taxa de transmissão pode ser definida para 1200, 2400, 4800, 9600bps (padrão).

Dados Medição

Tensão, corrente, potência, fator de potência, potência múltiplos parâmetros elétricos, leia a lista do registro de dados Modbus.

Precisão medição

Tensão, corrente e potência: menos de ± 1,0%; nível de energia elétrica

Isolamento

A fonte de alimentação testada e a fonte de alimentação são isoladas uma da outra; a tensão suportável do isolamento é 4000VDC;

Energia

• Fonte de alimentação DC 12 ~ 36, consumo de energia <20mA (fonte de alimentação 12V).

Ambiente de trabalho

• Temperatura de trabalho: -30 ~ + 75 ?; Temperatura de armazenamento: -40 ~ + 85 ?;

• A umidade relativa: 5 ~ 95%, nenhuma condensação (em 40 ?);

• Altitude: 0 ~ 3000 m;

• Ambiente: nenhuma explosão, gás corrosivo e poeira condutora, nenhuma agitação significativa, vibração e impacto do lugar;

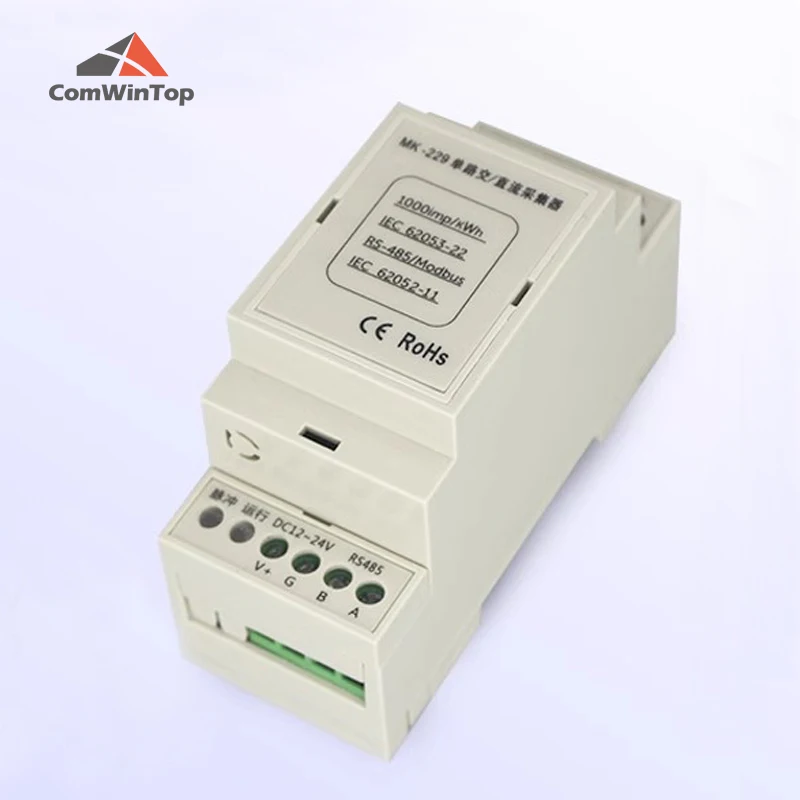

Instalação

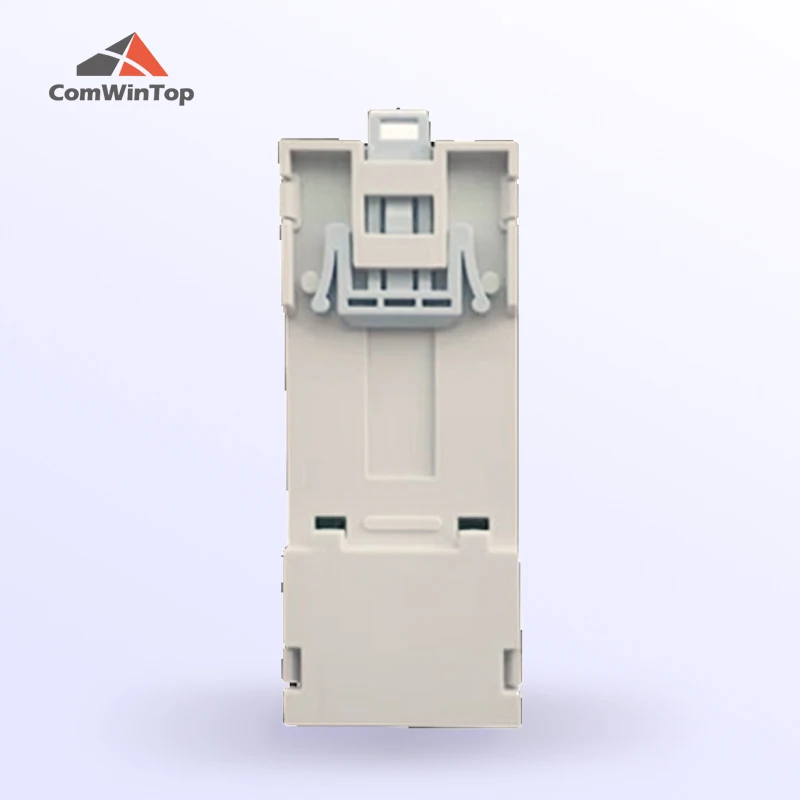

• Instalação: 35mm tipo ferroviário 1.3.9

• Tamanho do escudo: 90.2*36.3mm

2. Computers e Electronics – Applicable Scene : Daily

Figura 2.1 Esboço e dimensão (Unidade: mm)

Desenho do esboço e da dimensão da derivação atual

3. Online Shopping – Estação Adequada : Quatro Estações

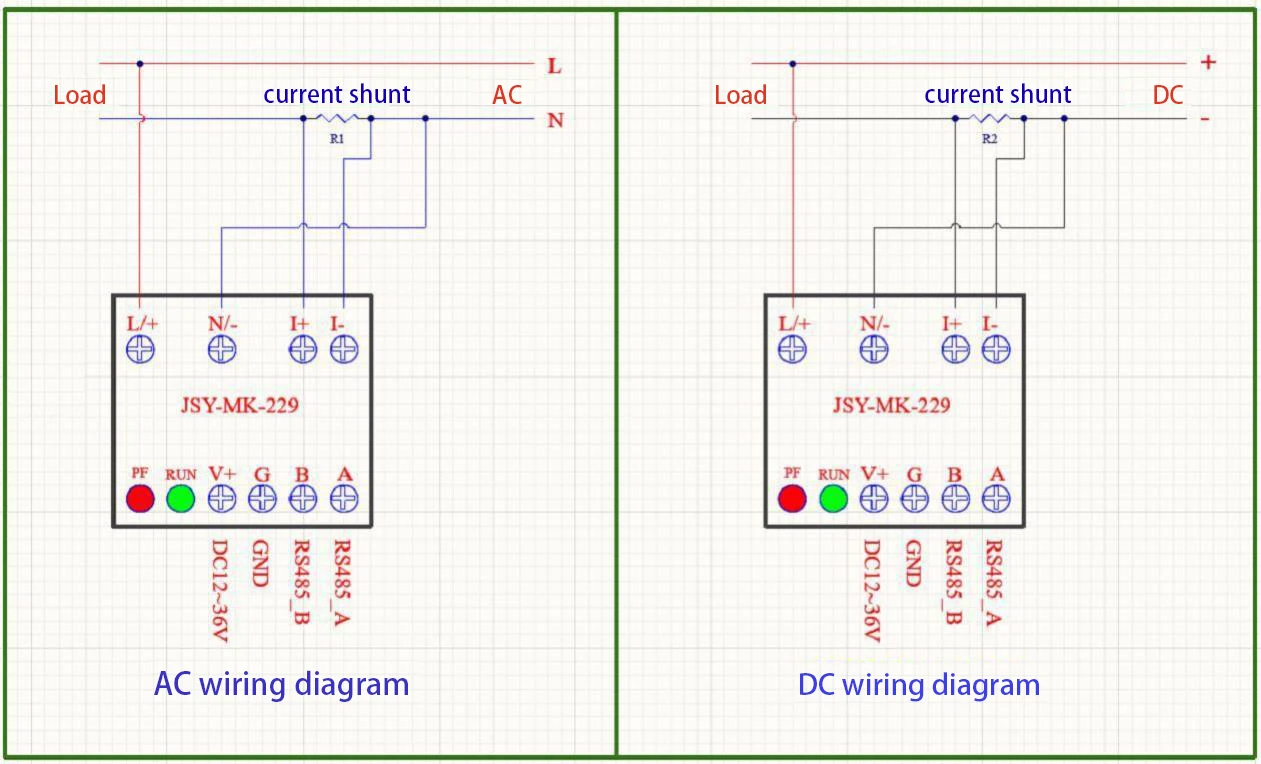

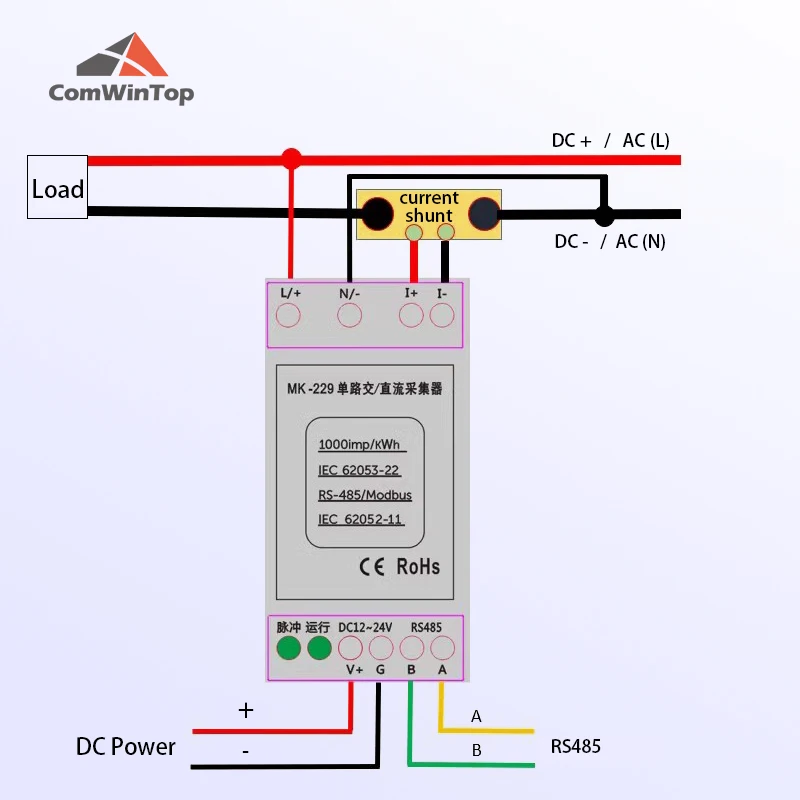

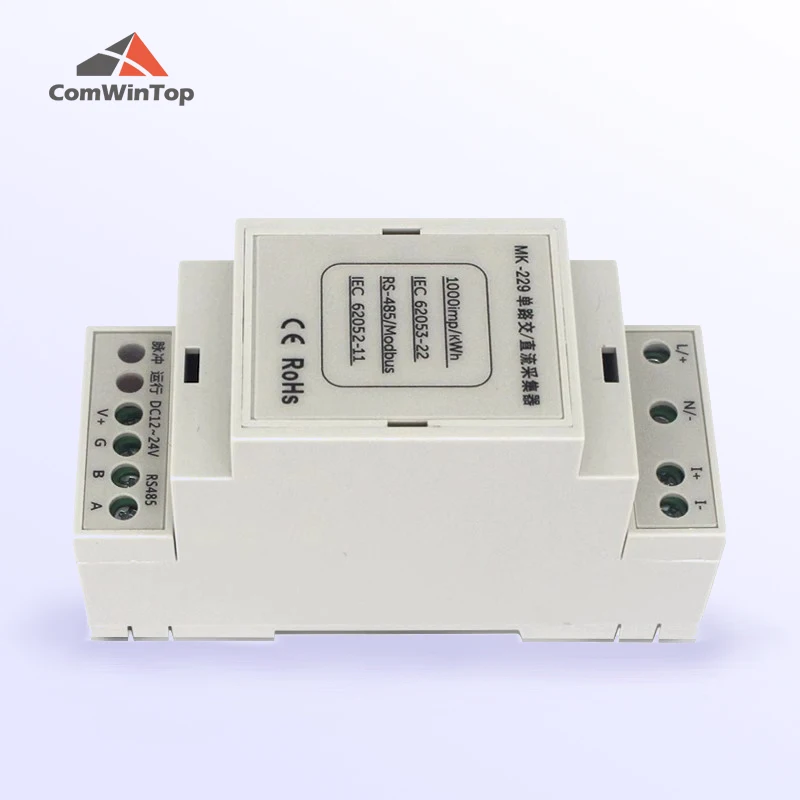

Descrição do diagrama da fiação terminal:
