O ADM-5832G é um dispositivo de porta serial de 2 série RS-485/422 Modbus de grau industrial que permite aos usuários integrar facilmente dispositivos Modbus Ethernet com dispositivos seriais Modbus. Montagem em trilho DIN, fonte de alimentação DC9-48V, protocolo ModbusTCP integrado interno, ModbusRTU e Modbus ASCII.

1, acordo MODBUS em várias categorias, qual é a diferença

MODBUS RTU:RS-485/422/232 comunicação serial, estrutura mestre-escravo, um mestre, multi escravo.

MODBUS ASCII:RS-485/422/232 comunicação serial, estrutura mestre-escravo, um mestre, multi escravo.

MODBUS TCP: Comunicação padrão de porta Ethernet 10/100M, estrutura master slave, multi master, multi slave.

2, em que circunstâncias você usa o servidor gateway MODBUS

(1) o terminal da coleção do RS-485 port é conectado ao PC do software da configuração através do ethernet;

(2) PLC e tela sensível ao toque precisam se comunicar com o terminal RS-485 quando é coletado;

(3) comunicação do protocolo MODBUS multi host;

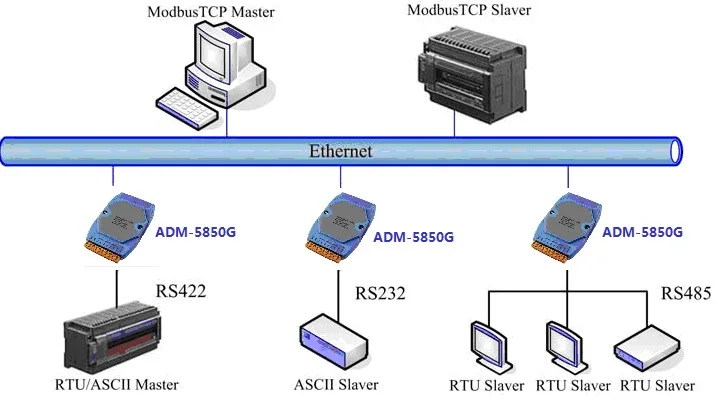

(4) MODBUS RTU protocolo rede acesso MODBUS protocolo TCP rede.

2 Porto RS485/422

Servidor gateway MODBUS

ADM-5832G

Função Breve

O protocolo MODBUS é um dos protocolos mais utilizados na indústria de equipamentos eletrônicos. Tornou-se um padrão industrial universal. Através deste protocolo, vários dispositivos MODBUS (como PLC, DCS, HMI, vários instrumentos, etc.) podem se comunicar entre si através de uma rede ou link serial. No entanto, o protocolo MODBUS que usa a porta serial e a Ethernet é diferente, portanto, é necessário um gateway para completar a transformação da comunicação entre os dois protocolos. ADM-5832G é um produto dedicado a comunicar dispositivos MODBUS TCP e dispositivos MODBUS RTU/ASCII.

ADM-5832G é um gateway MODBUS serial multifuncional de 2 portas RS-485/422, que integra o protocolo MODBUS TCP, MODBUS RTU e MODBUS ASCII, e o dispositivo pode ser configurado de forma flexível através do software de porta serial RS485 ou RS422, o usuário pode facilmente usá-lo para integrar perfeitamente dispositivos MODBUS Ethernet com dispositivos seriais MODBUS.

1. Automação Predial – Material : Plástico

Características do produto

1, 32 bits ARM, Cortex-m3, CPU;

2 interface Ethernet 10/100M (interface RJ45);

3, 2 portas seriais suportam RS422, RS485, dois tipos de interface opcional, Suporte baud rate usuário para definir 300 ~ 230400bps arbitrariamente, bits de dados seriais, bits de parada, bits de paridade podem ser definidos, a porta serial 2 pode ser definida como differentBaud rate;

4, acordo do apoio incluem: ETHERNET, ARP, IP, ICMP, IGMP, UDP, TCP, DNS, DHCP, MODBUS, TCP, MODBUS, RTU, MODBUS, ASCII;

5, fornecem quatro maneiras de trabalhar:

RTU _ Mestre — TCP _ Escravador, TCP _ Mestre — RTU _ Escravador, ASCII _ Mestre — TCP _ Escravador, TCP _ Mestre — ASCII _ Escravador

6, suporte a comunicação multi host, Modbus, TCP, Mestre, o máximo pode suportar 32 TCP host trabalho ao mesmo tempo;

7, Modbus, RTU/ASCII, Slaver, cada porta serial RS-485/422 pode suportar 31 equipamentos terminais;

8, Modbus, RTU/ASCII, Master, o máximo pode suportar 4Modbus TCPDo equipamento da estação, duas portas seriais RS-485/422 podem ser conectadas simultâneamenteEstação mestre Modbus RTU;

8 fornecer personagem timeout tempo função adaptação automática;

9, para fornecer ID mapeamento função, para alcançar o host ID número gestão;

10, o porto do trabalho, IP do alvo, número do porto do alvo, A porta serial varia do intervalo de ID do dispositivoPode ser definido, 2 intervalo de portID serial não é repetível;

11, você pode usar a Web, servidor, telnet, MG, configuração do software do gerenciamento da configuração, O software apoia sistemas operacionais tais como Windows98/me/NT/2000/XP/WIN7/WIN8/WIN10;

12, design industrial, estabilidade a longo prazo, longa jornada em ambiente hostil;

13 tensão de entrada: DC9 ~ 48V, corrente operacional máxima: 300 mA;

14, trabalhando temperatura: -20 ~ 75 graus C;

15, temperatura de armazenamento: – 40 ~ 85 graus C;

16, 35mm, método da instalação do trilho do RUÍDO;

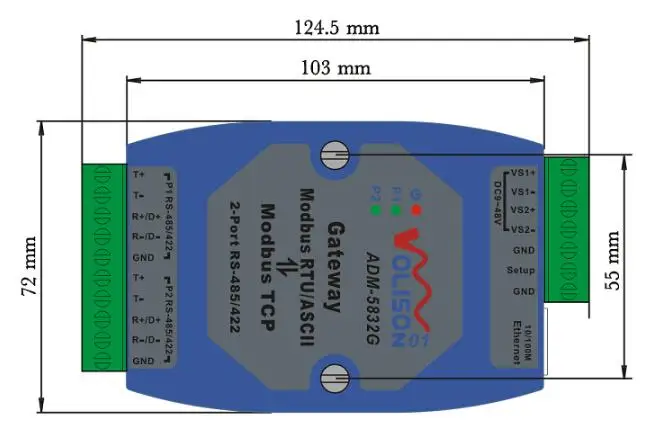

17, tamanho: 103x72x27 (mm), x longo, largura x alto (mm).

ADM-5832G Configuração do servidor gateway MODBUS

ADM-5832G tem três configurações, ou seja, configuração de pouso remoto Telnet, configuração de pouso do servidor Web e configuração do software MG PC.

1, WebServer aterragem configuração

Abra o navegador IE, Na barra de endereços, digite o endereço IP do servidor de gateway ADM-5832G MODBUS (padrão: 192.168.10.245).

2, configuração do pouso telnet

Em operação, insira telnet 192.168.10.245, insira o prompt de comando e defina os parâmetros.

3, MG, configuração, configuração do software do PC

Instale o servidor gateway MG MODBUS ADM-5832G Transferência de configuração, você pode pesquisar as configurações do servidor gateway LAN ADM-5832G MODBUS, modificar parâmetros.
