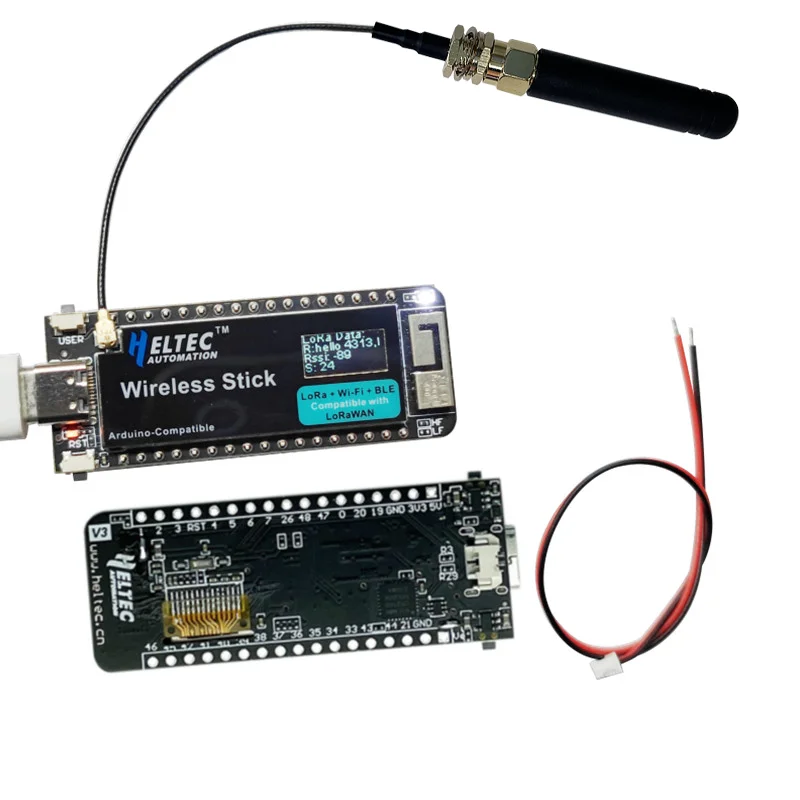

Iot Lora Development Board com Display Oled Vara sem Fio Versão v3 Esp32 Lora Wifi 049 Polegadas 433 Mhz 868mhz 915mhz Novo Iot
Dispositivos IOT Segurança e Proteção
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Ht-wst V3 |
| Nome da Marca | Heltec Automation |
| Origem | CN (origem) |
Informação do produto:
HTIT-WS é uma placa de desenvolvimentoWi-Fi, BluetoothELoRa-A. Suas funções são basicamente as mesmas que “WiFi Lora 32”, exceto que a tela é reduzida a0.49 polegadasE aBlindagem shellÉ adicionado.
O HTIT-WS é composto de um MCU (ESP32-S3FN8) E transceptores Semtech LoRa (SX1262), Suporta perfeitamente Arduino®. Os usuários podem facilmente realizar desenvolvimento secundário e aplicação.
Documentos e recursos
-
[Recurso]-
-
[Anexo]-
-
[Recurso]-
Nós fornecemos um conjunto abrangente deBibliotecas padrão LoRaWANPara nossos produtos.
Características principais:
-
Microprocessador: ESP32-S3FN8 (Xtensa® 32-bit LX7 processador dual core, estrutura de rack de cinco estágios, frequência principal até 240 MHz).
-
SX1262 LoRa chip nó.
-
Interface USB tipo C com regulador de tensão completo, proteção ESD, proteção contra curto-circuito, blindagem RF e outras medidas de proteção.
-
Onboard SH1.25-2 interface bateria, sistema integrado de gerenciamento de bateria de lítio (carga e descarga, proteção contra sobrecarga, detecção de bateria, comutação automática USB/bateria).
-
Wi-Fi integrado, LoRa, Bluetooth três conexões de rede, Wi-Fi onboard, antena de mola metálica 2.4GHz dedicada Bluetooth, interface IPEX (U.FL) reservada para uso LoRa.
-
Onboard 0,49 polegadas 128*64 dot matrix display OLED, que pode ser usado para exibir informações de depuração, energia da bateria e outras informações.
-
CP2102 USB integrado para chip de porta serial, conveniente para download do programa, depuração impressão de informações.
-
Apoie o ambiente do desenvolvimento do Arduino.
-
Nós fornecemos o protocolo ESP32 + LoRaWAN biblioteca Arduino®, este é um protocolo LoRaWAN padrão que pode se comunicar com qualquer gateway LoRa executando o protocolo LoRaWAN. A fim fazer este código correr, uma licença original é precisada.
-
Com bom projeto do circuito do RF e projeto da baixa potência.
Comparado ao WiFi LoRa 32 (V2), o V3 fez as seguintes atualizações:
|
Item |
Bastão Wireless (V2) |
WiFi LoRa 32 (V3) |
|
UCM |
ESP32-D0 |
ESP32-S3 |
|
Chip Nó LoRa |
SX1276 |
SX1262 |
|
Tomada USB |
Micro USB |
USB Tipo C |
|
Oscilador cristal |
Oscilador cristal comum |
Alta precisão temperatura compensada cristal oscilador |
|
Recursos de baixa potência do sono profundo |
˜ 800uA |
<10uA |
|
Outra atualização |
Melhor correspondência de impedância de circuitos RF. |
Especificações:
|
Parâmetros |
Descrição |
|
Chip Mestre |
ESP32-S3FN8 (Xtensa®32-bit lx7 processador dual core) |
|
Chip Nó LoRa |
SX1262 |
|
USB para Chip Serial |
CP2102 |
|
Frequência |
470 ~ 510MHz, 863 ~ 928MHz |
|
Max. Potência TX |
21 ± 1dBm |
|
Max. Recebendo sensibilidade |
-134dBm @ SF12 BW = 125KHz |
|
Wi-Fi |
802.11 b/g/n, até 150Mbps |
|
Bluetooth |
Bluetooth 5 (LE) |
|
Recursos Hardware |
7 * ADC1 + 2 * ADC2; 7 * toque; 3 * UART; 2 * I2C; 2 * SPI; etc. |
|
Memória |
ROM 384KB; SRAM 512KB; RTC SRAM 16KB; Flash SIP 8MB |
|
Interface |
USB tipo C; 2*1,25 lítio interface bateria; ANT LoRa (IPEX1.0); Pin do encabeçamento 2*17*2.54 |
|
Bateria |
3.7V lítio bateria de alimentação e carregamento |
|
Temperatura operacional |
-20 ~ 70 ? |
Detalhes do produto:
Diagrama do Pin do produto:
Produção Tamanho:
O produto não pode atender às suas necessidades,.
1. Iot Lora Development Board com Display Oled
