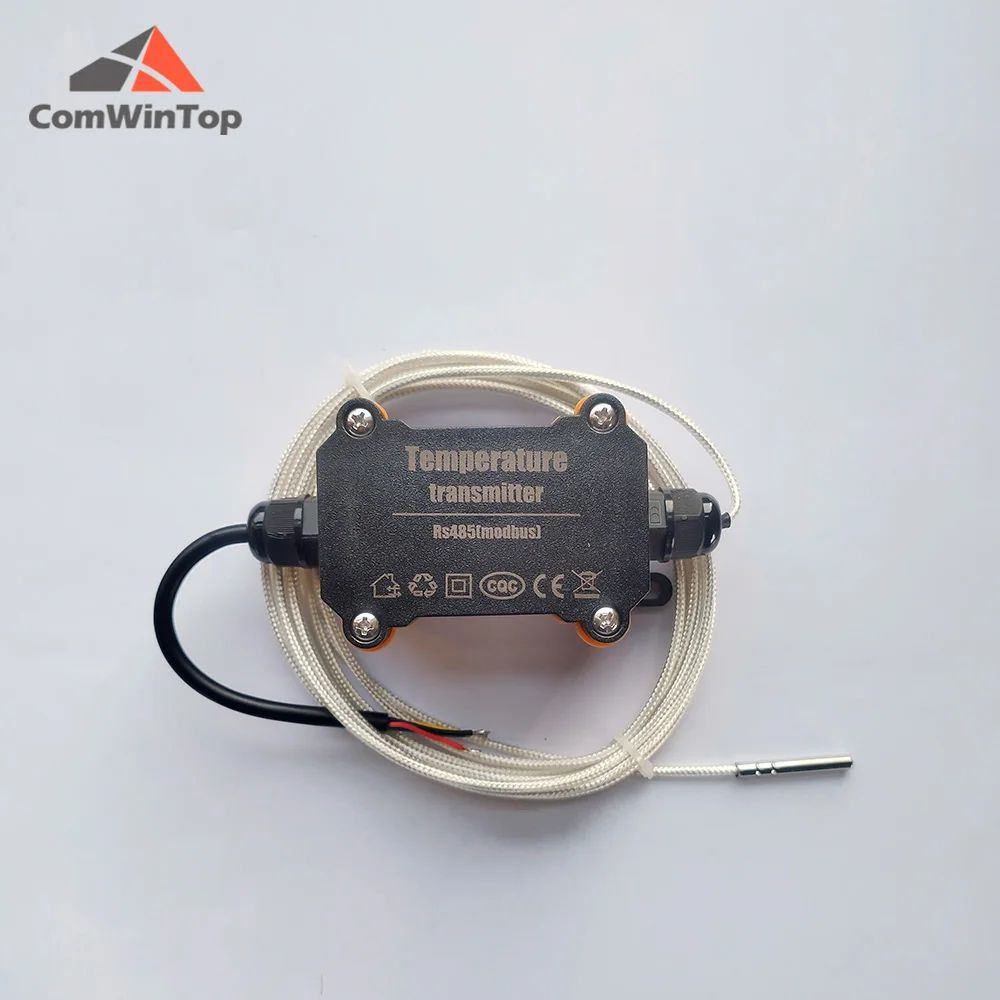

Impermeável Rs485 Pt100 K-tipo Termopar Ds18b20 Sensor de Temperatura Sonda Alta Qualidade
Automação Predial
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Cwt-ts-xx |
| Nome da Marca | Comwintop |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | None |
| Power | Dc5v~dc24v |
| Sensor Type | Pt100/k-type Thermocouple/ds18b20 |
| Output | Rs485 (protocol Modbus Rtu) |

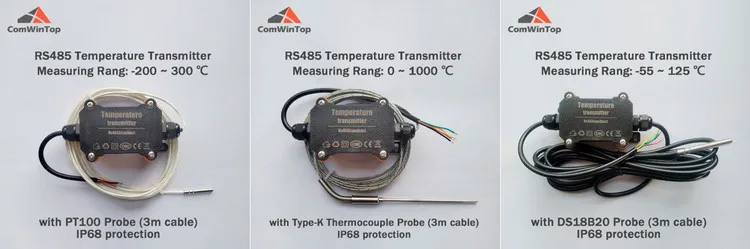

Alta qualidade impermeável RS485 PT100 K-tipo termopar DS18B20 temperatura Sensor sonda
Visão geral do produto
O transmissor da temperatura do CWT-TS-XX series R485 usa o microcontrolador do ST do baixo consumo de energia para recolher a temperatura no tempo real, pode facilmente ser conectado em rede com o anfitrião da monitoração do computador ou o outro computador industrial, valor da temperatura da saída por RS485, tem as características de precisão, estabilidade e longa vida útil.
1. Alta Qualidade Impermeável Rs485 Pt100 K-tipo Termopar – Nome da Marca : Timeway
2. Automação Predial – Origem : cn Origem
Características
• Tensão ampla e baixo consumo de energia.
• Alta sensibilidade, boa estabilidade, compensação automática de temperatura.
• A saída RS485 padrão, as tevês e o fusível da auto-recuperação são adicionados para aumentar sua estabilidade, RS485 consegue uma comunicação interurbana.
• Suporte padrão Modbus-RTU protocolo e uso amplamente utilizado no campo industrial.
Parâmetros técnicos
• Alimentação: DC5-30V
• Consumo energético: <0.1W
• A proteção IP68, impermeável, dustproof, pode ser posta no subsolo
• Saída digital RS485/protocolo Modbus-RTU
• Endereço do dispositivo: 1 ~ 247
• Taxa de transmissão: 1200 ? 9600 ? 19200 do ? 4800 ? 2400
• 8 dados bits, 1 stop bit, nenhuma paridade
• Comprimento padrão do cabo sonda temperatura: 3 metros

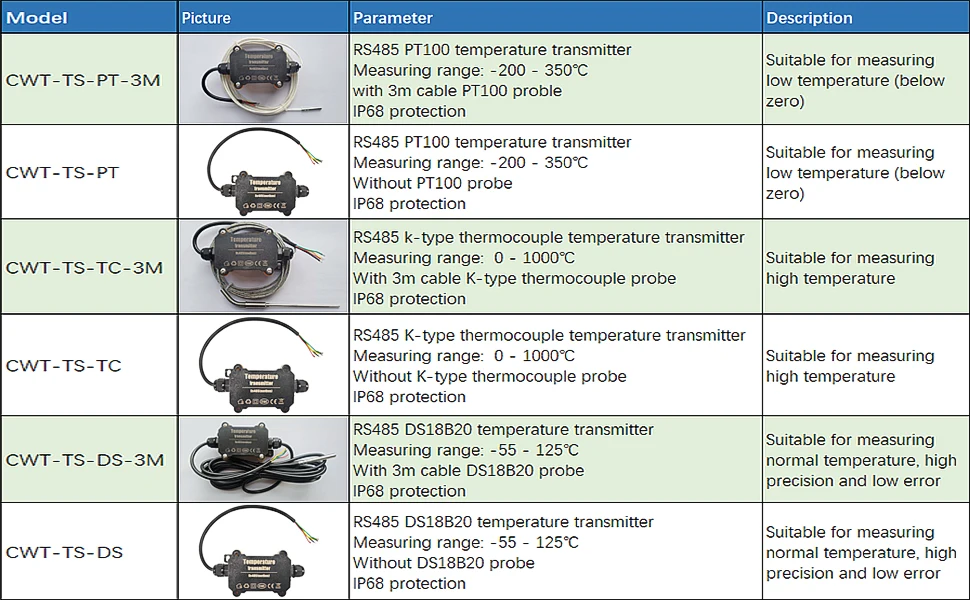

Seleção do equipamento
3. Sensor de Temperatura – Nome da Marca : Timeway

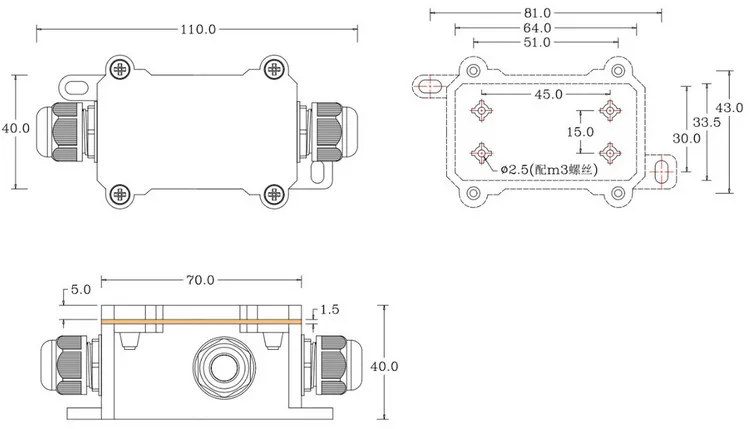

Desenho dimensional
4. Alta Qualidade Impermeável Rs485 Pt100 K-tipo Termopar – Origem : cn Origem

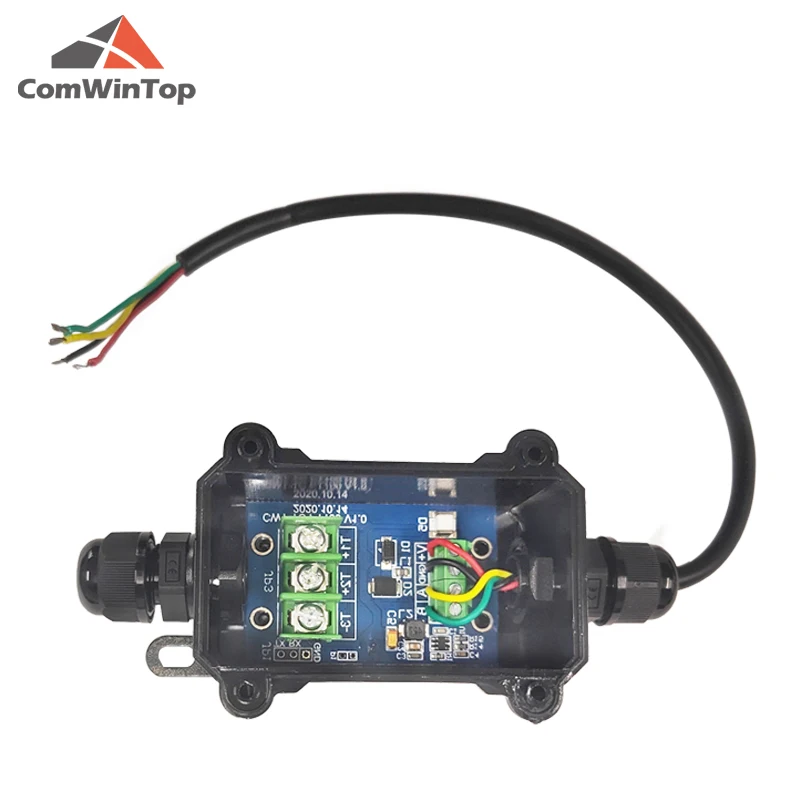

Fiação
|
Cor |
Descrição |
|
Vermelho |
Potência + |
|
Preto |
Potência- |
|
Amarelo |
RS485 + |
|
Verde |
RS485… |
Parâmetros RS485
ID do escravo padrão: 1
Taxa padrão do baud: 9600,
8 dados bits, 1 stop bit, nenhum paridade
Modbus registra mapa:
|
Leia o status registra, leia a função código: 0x30 |
||||
|
Registo |
Significado |
Número de bytes |
Unidade |
Descrição |
|
2001 |
Temperatura |
2 |
0.01? |
Valor do output |
|
Parâmetros registradores, ler código função: 0x30, escrever código função: 0x06 |
||||
|
3001 |
ID Escravo |
2 |
1 |
1-247(Padrão é 1) |
|
3002 |
Taxa baud |
2 |
1 |
Mplos inteiros de 1200 O padrão é 8 (taxa = 9600) |
|
3007 |
Unidade temperatura |
2 |
1 |
0: Celsius (padrão) 1: Fahrenheit |
|
3011 |
Valor calibração |
2 |
1 |
Valor do output = Valor da coleção Calibração padrão valor = 0 |
E.g., mestre leu a temperatura:
|
Endereço |
Função Código |
Começar Endereço (Oi) |
Começar Endereço (Lo) |
Número De Pontos |
Número De Pontos |
Erro Verificar (Lo) |
Erro Verificar (Oi) |
|
0x01 |
0x03 |
0x07 |
0xD0 |
0x00 |
0x01 |
0x84 |
0X87 |
O transmissor responde:
|
Endereço |
Função Código |
Número Byte |
Temperatura Valor |
Erro Verificar |
Erro Verificar |
|
0x01 |
0x03 |
0x02 |
0x08 0x53 |
0xFF |
0xB9 |
Temperatura calcula:
Temperatura: 0853 H = 2131 => temperatura = 21,31 ?
