Grow-fingerprint Access Control Board Saída do Relé de Travamento Automático Controle de Automóveis K215-v1.3 Mais R503 dc 1030v
R$ 118,93
DÚVIDAS?
Envie um email para:
Dispositivo de Reconhecimento de Impressão Digital
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | K215-v1.3+r503 |
| Nome da Marca | Grow |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | Outro |
| Power Supply | Dc10v–30v |
| Standby Current | 40ma |
| Fingerprint Capacity | 200 |
| LED Control | NO |
| Relay Function | Self-locking OR 1-20 Second |
1. Dispositivo de Reconhecimento de Impressão Digital
· Capacidade do fingerprint: 200

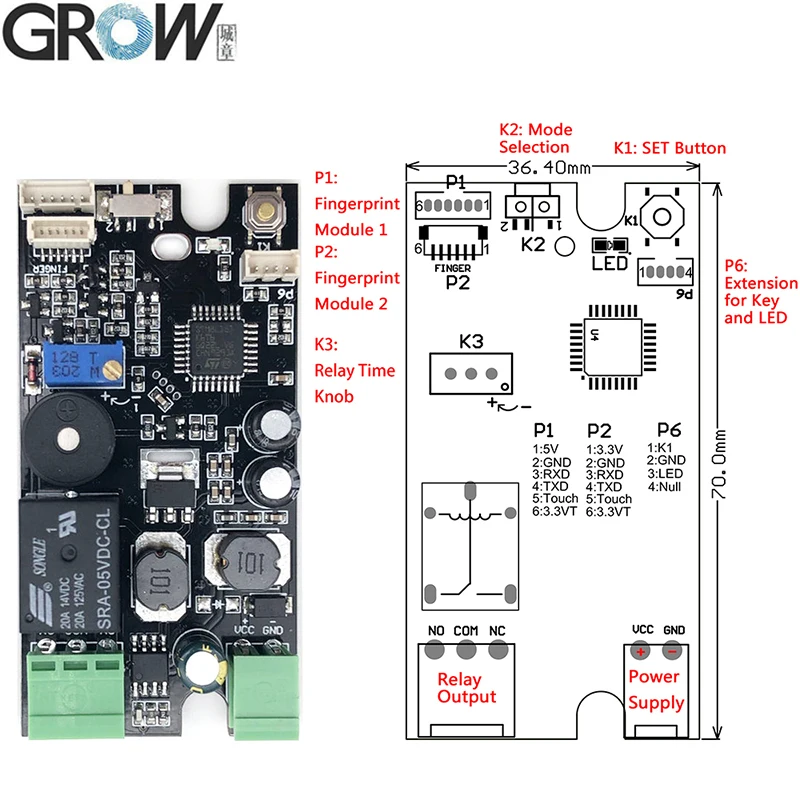

K215-V1.3 Circuit board diagrama
2. Grow-fingerprint Access Control Board Saída do Relé

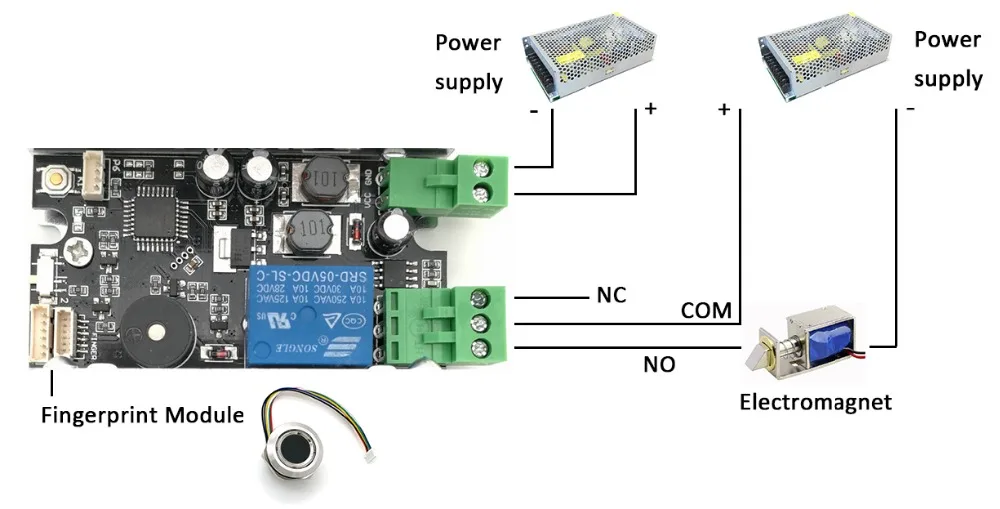

K215-V1.3 Referência Conexão Diagrama:
3. Cheap Dispositivo de Reconhecimento de Impressão Digital
4. Dispositivo de Reconhecimento de Impressão Digital
1. Pressione o botão SET em breve, o sistema no estado do registro e a luz indicadora azul piscam rapidamente, coloque o dedo na área de coleta, registro de impressão digital bem-sucedido ao ouvir música; A impressão digital pode ser registrada continuamente quando o sistema estiver no estado do registro; se não for necessário adicionar mais impressões digitais, esperando alguns segundos.
2. Quando voltar ao padrão de fábrica, pressione o botão SET até ouvir &Di& e música, significa operação de inicialização bem-sucedida.
Uso da seleção 3. Mode: quando escolheu 2, o tempo de funcionamento do relé é1s-20sApós passar impressão digital, pode ajustar por botão. Quando escolhido 1, o relé operado quando a impressão digital passou e, em seguida, o relé liberado quando a impressão digital passou novamente, o relé operado e liberado circularmente. Relé liberado quando sem energia.
Nota:
? No status da fábrica, qualquer impressão digital pode passar, após as impressões digitais do registro, esta função é inválida;
5. Grow-fingerprint Access Control Board Saída do Relé
|
Modelo
|
R503
|
|
Tipo
|
Módulo Impressão Digital Capacitiva
|
|
Interface
|
UART(TTL)
|
|
Resolução
|
508 PPP
|
|
Tensão
|
CC 3,3 V
|
|
Fingerprint Capacidade
|
200
|
|
Sensoriamento matriz
|
Pixel 192*192
|
|
Trabalho atual
|
20mA
|
|
Corrente standby
|
Tensão standby típica do toque: 3.3V, corrente média: 2uA
|
|
Tamanho externo do módulo do fingerprint
|
Diâmetro 28 (mm)
|
|
Tamanho interno do módulo Fingerprint
|
Diâmetro 23,5 (mm)
|
|
Altura do módulo do fingerprint
|
19 (mm)
|
|
Área coleção eficaz
|
Diâmetro 15,5 (mm)
|
|
Conector
|
MX1.0-6Pin
|
|
Controle LED
|
SIM
|
|
Cor LED
|
Azul e Vermelho
|
|
Digitalização velocidade
|
<0,2 segundo
|
|
Verificação Velocidade
|
<0,3 segundo
|
|
Método correspondente
|
1:1; 1:N
|
|
TRF
|
=1%
|
|
MUITO
|
=0.001%
|
|
Ambiente do trabalho
|
-20C — 60C
|
|
Umidade do trabalho
|
10-85%
|
|
Capacidade anti-estática
|
15KV
|
|
Intensidade resistência abrasiva
|
1 milhão vezes
|
|
Comunicações baud rate (UART):
|
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps)
|
6. Cheap Dispositivo de Reconhecimento de Impressão Digital
7. Dispositivo de Reconhecimento de Impressão Digital
8. Grow-fingerprint Access Control Board Saída do Relé
9. Cheap Dispositivo de Reconhecimento de Impressão Digital
10. Dispositivo de Reconhecimento de Impressão Digital
11. Grow-fingerprint Access Control Board Saída do Relé

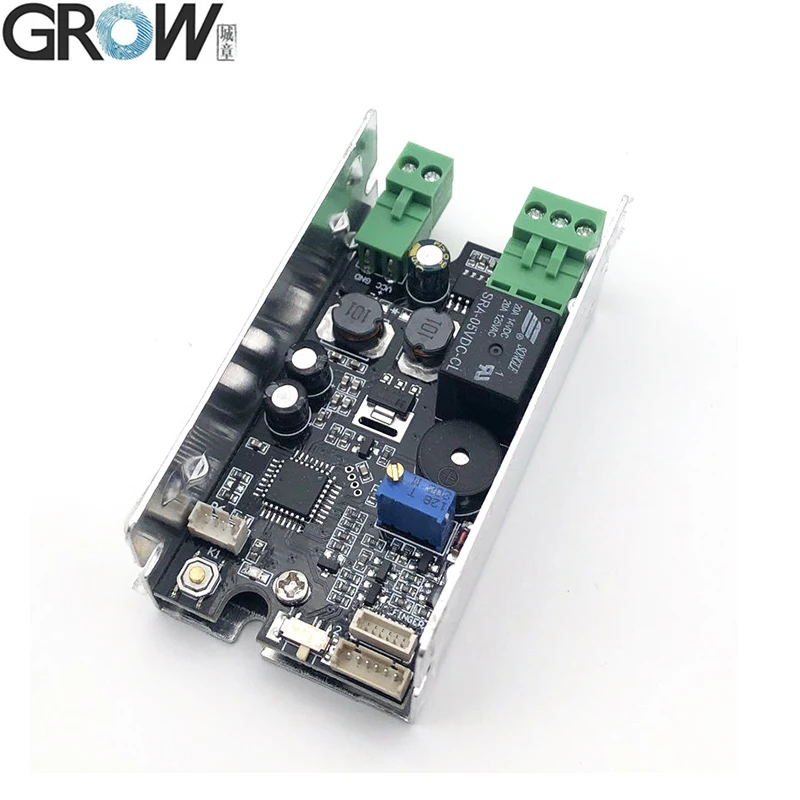

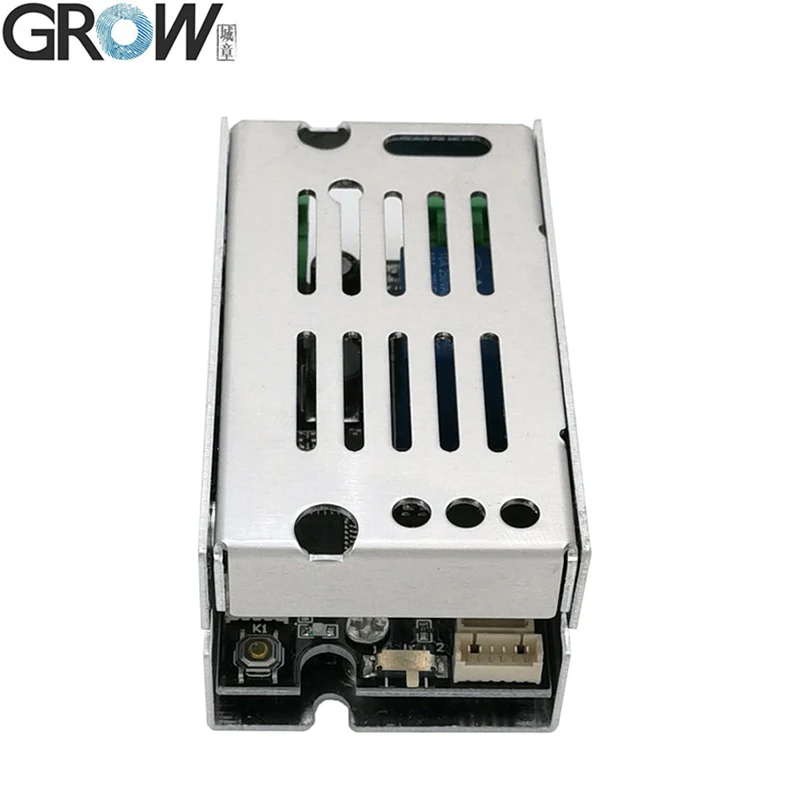

K215-V1.3 Circuit board diagrama
12. Cheap Dispositivo de Reconhecimento de Impressão Digital

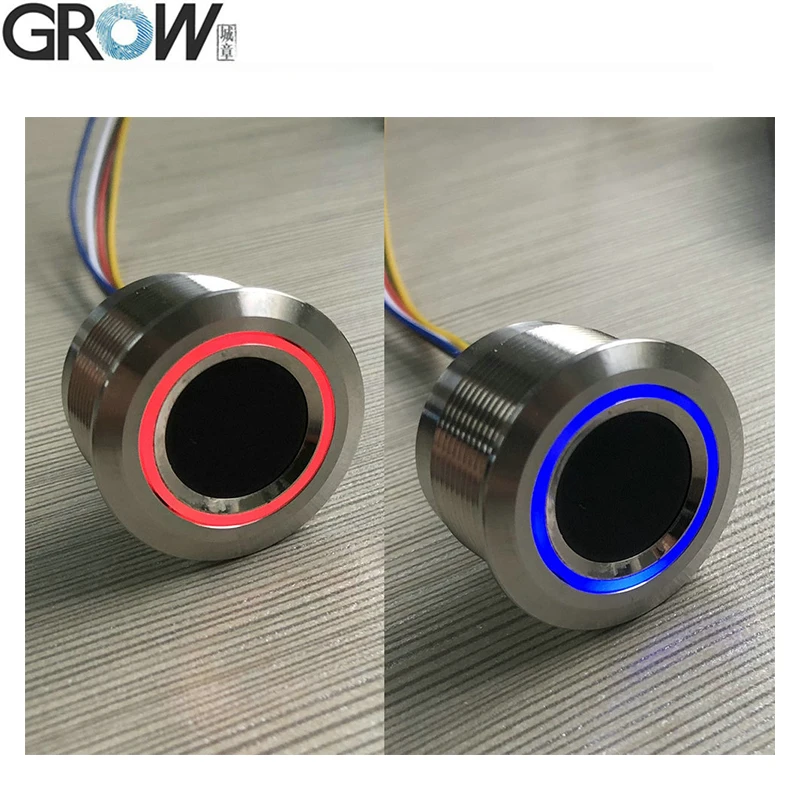

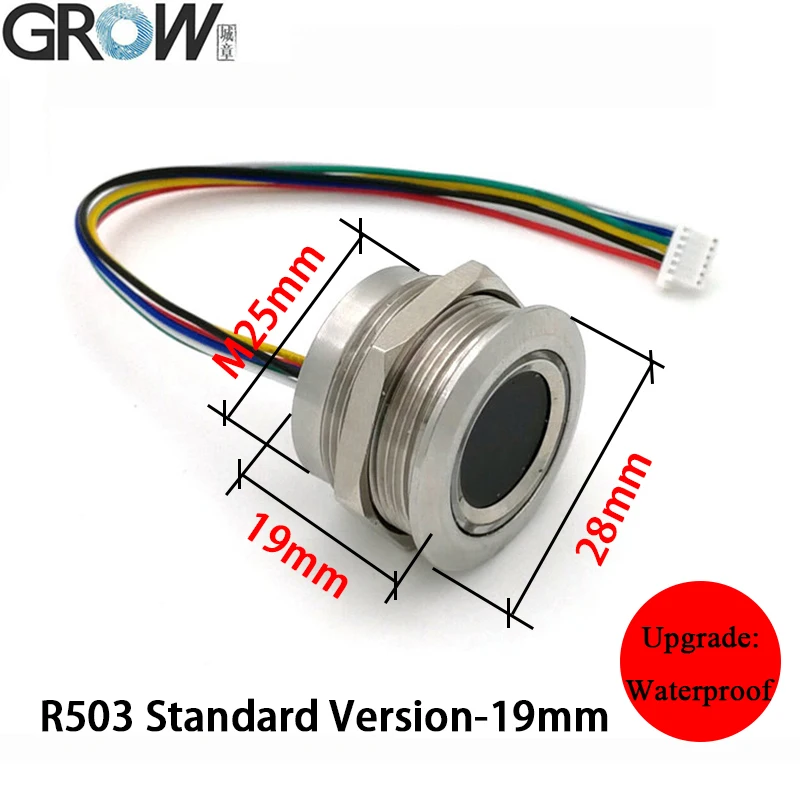

Módulo Impressão Digital R503
13. Dispositivo de Reconhecimento de Impressão Digital
14. Grow-fingerprint Access Control Board Saída do Relé
15. Cheap Dispositivo de Reconhecimento de Impressão Digital
Mostra do comprador:

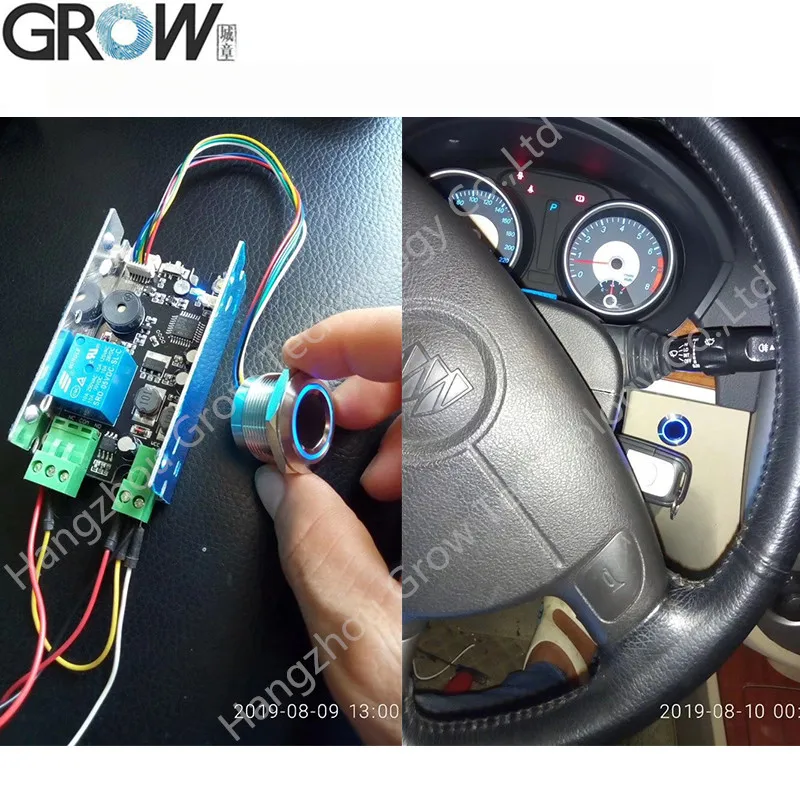

Montado no carro
16. Dispositivo de Reconhecimento de Impressão Digital

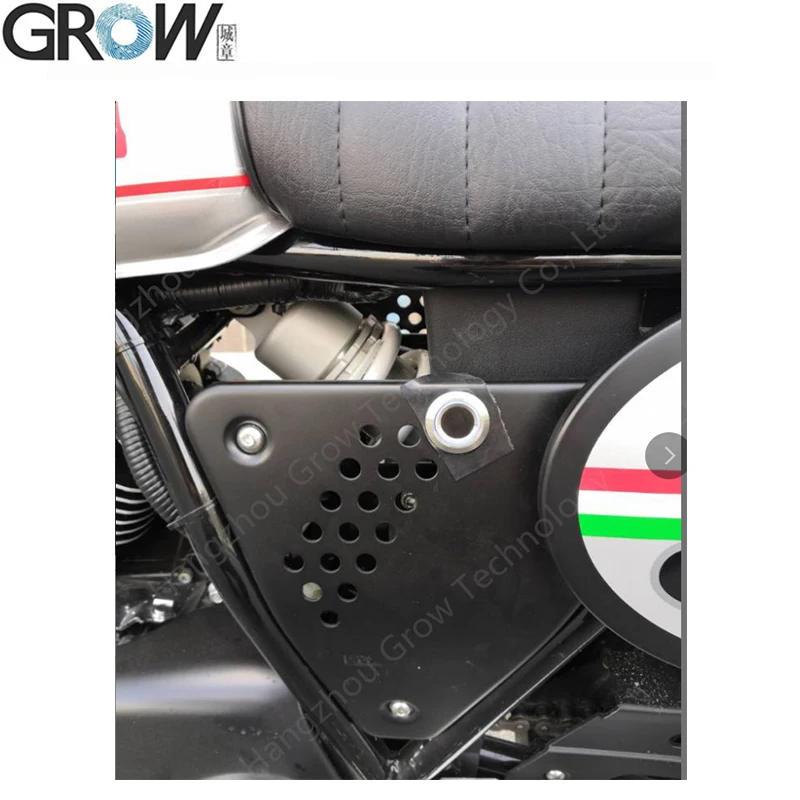

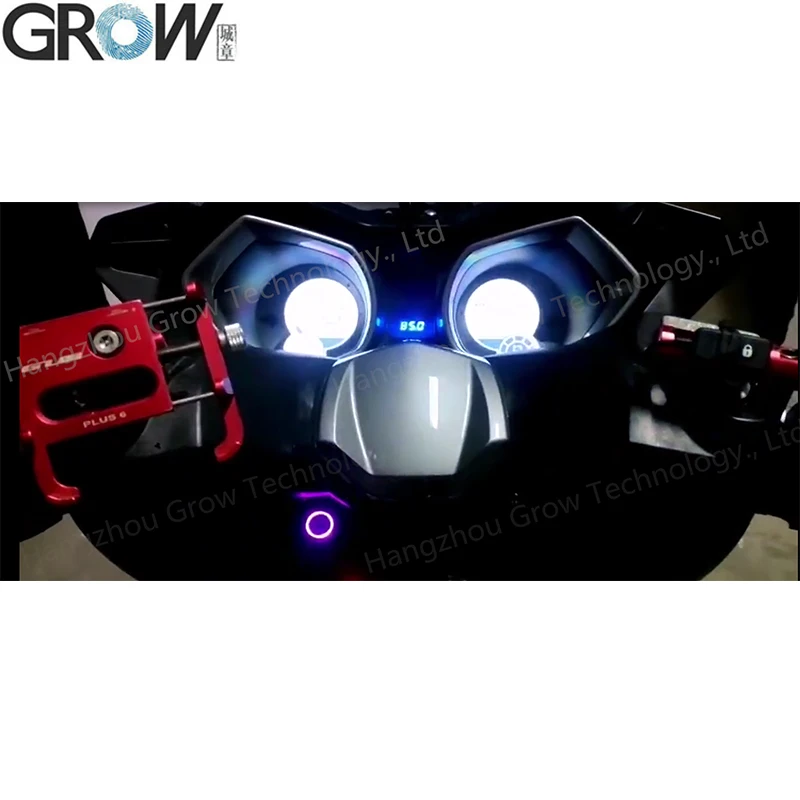

Montado na motocicleta
17. Grow-fingerprint Access Control Board Saída do Relé
18. Cheap Dispositivo de Reconhecimento de Impressão Digital
19. Dispositivo de Reconhecimento de Impressão Digital

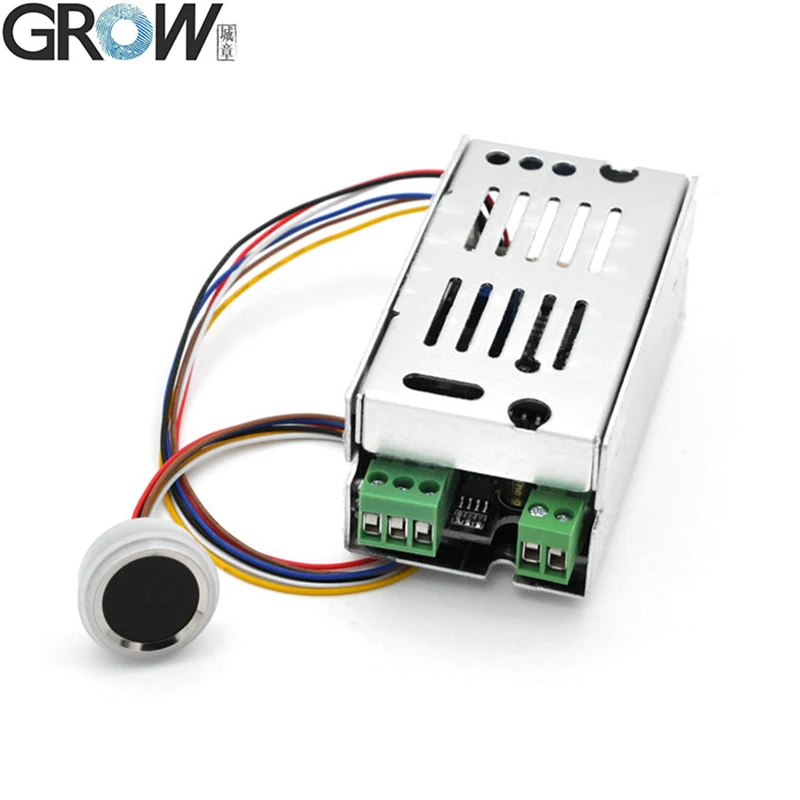

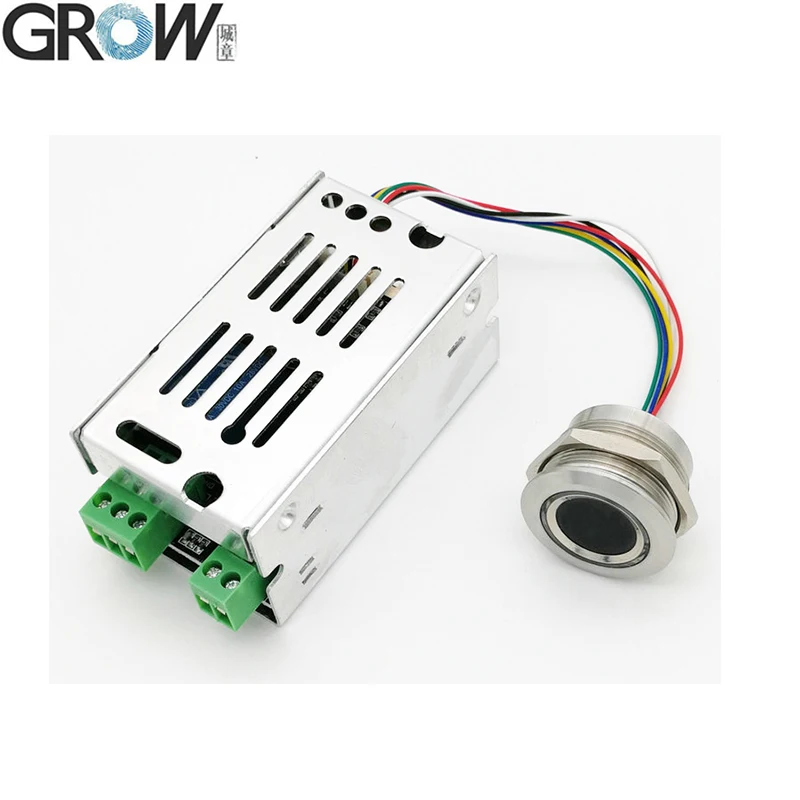

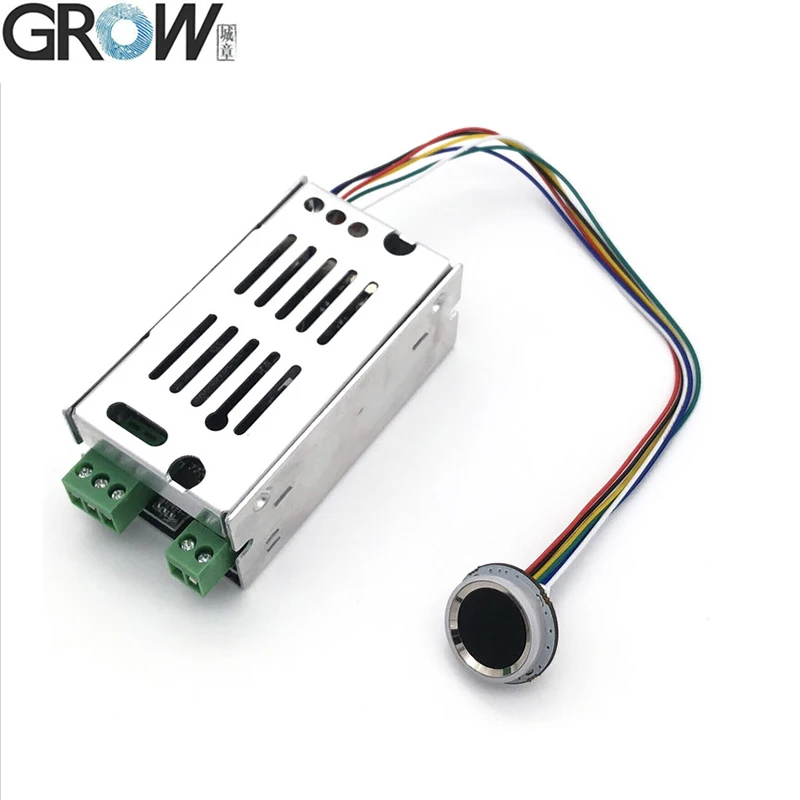

K215-V1.3 Fingerprint Control Board + R503 Fingerprint módulo + porca
20. Grow-fingerprint Access Control Board Saída do Relé
21. Cheap Dispositivo de Reconhecimento de Impressão Digital
K215-V1.3 pode ser usado junto com o módulo de impressão digital capacitivo R502-AW
22. Dispositivo de Reconhecimento de Impressão Digital
K215-V1.3 pode ser usado junto com o módulo de impressão digital capacitivo R502-A
23. Grow-fingerprint Access Control Board Saída do Relé
O K215-V1.3 pode ser usado junto com o módulo capacitivo impermeável da impressão digital do R502-F
24. Cheap Dispositivo de Reconhecimento de Impressão Digital
25. Dispositivo de Reconhecimento de Impressão Digital
26. Grow-fingerprint Access Control Board Saída do Relé
