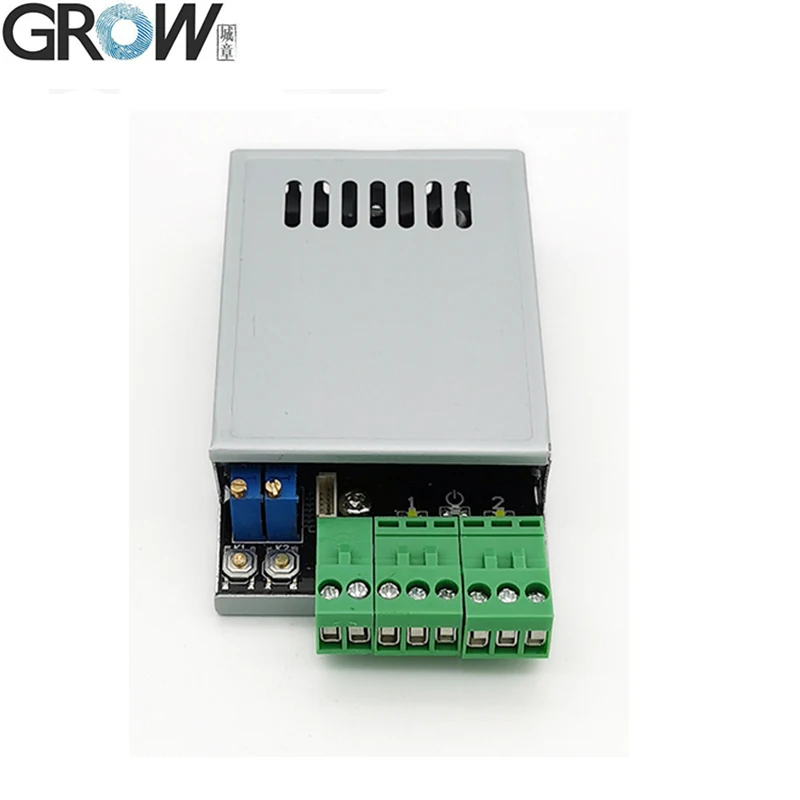

Grow-fingerprint Access Control Board Saída de Relés Setor Relé Normalmente Aberto 0.5s60s Dc1024v K220 Mais R503
Dispositivo de Reconhecimento de Impressão Digital
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | K220+r503 |
| Nome da Marca | Grow |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | Outro |
| Power Supply | Dc10v–24v |
| Stand-by Mode Current | <10ma |
| Fingerprint Capacity | 200 |
| Output | Relay(max. Current: 10a) |
| K220 Size | 74.6*46.6mm |
| R503 Size | Diameter 28mm |
| LED Control | NO |
1. Cheap Dispositivo de Reconhecimento de Impressão Digital – Estilo : Women Summer Hat
DC10-24V, 2 relés, relé Output-0.5s-60s ou mais de 60s-modo de travamento automático, função admin/usuário
· Alimentação: DC10V–24V
· Corrente de modo stand-by: <10mA
· Saída: Relé (Max. atual: 10A)
· Capacidade do fingerprint: 200 partes
· Tempo do relé: 0.5s-60s ou sobre 60s-no modo normalmente aberto-pressione o dedo-relé aberto, pressione outra vez-relé fechado

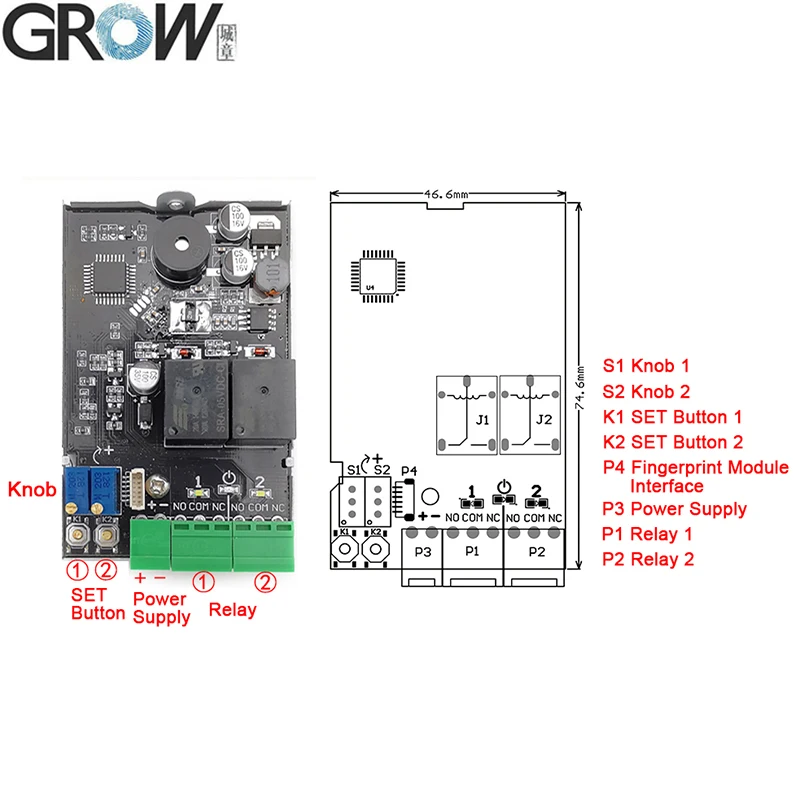

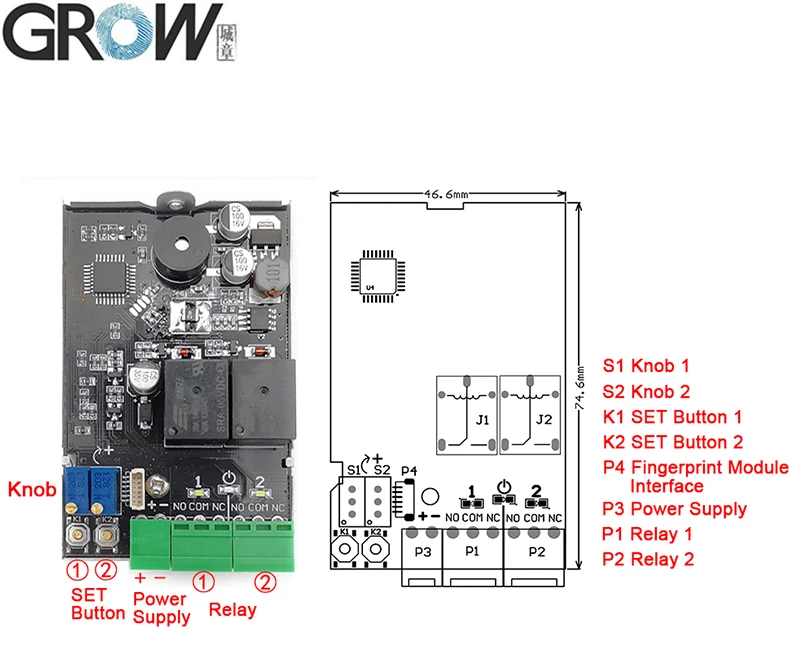

K220 Circuit board diagrama
2. Dispositivo de Reconhecimento de Impressão Digital – Trait : Beach Hat
3. Grow-fingerprint Access Control Board Saída de 2 – Item : Summer Hat
1. Botão SET (K1-K2)
1.1 Registre Administrador Fingerprint: Pressione o botão SET em breve, o sistema no status do registro do administrador e a luz indicadora azul piscam rapidamente, coloque o mesmo dedo várias vezes na área de coleta de impressões digitais até ouvir música significar registro de impressões digitais bem-sucedido. A impressão digital pode ser registrada continuamente. Se não for necessário adicionar impressões digitais, aguarde alguns segundos para sair.
1.2 Excluir impressões digitais:
1.2.1 Eliminar impressões digitais posição única relé: Pressione e comprido o botão SET correspondente, a luz indicadora azul pisca rapidamente, ouça o sinal sonoro longo do “Di”, afrouxe o dedo, a luz indicadora do relé sobre e ouça a música, significa que a localização das impressões digitais do administrador e do usuário é excluída;
1.2.2 Excluir todas as impressões digitais posição relé (Voltar à fábrica padrão): Pressione e solte qualquer botão SET para ouvir o longo sinal sonoro &Di& duas vezes, afrouxe o dedo, toda a luz indicadora acesa, significa operação de inicialização bem-sucedida, de volta ao padrão de fábrica.
2. Registre a impressão digital do usuário: Pressione a impressão digital do administrador cerca de 10 segundos até ouvir a música e a luz indicadora azul piscar rapidamente, os meios podem adicionar a impressão digital do usuário. Coloque o mesmo dedo do usuário várias vezes na área de coleta de impressões digitais até ouvir música significar registro de impressões digitais bem-sucedido. A impressão digital pode ser registrada continuamente. Se não for necessário adicionar impressões digitais, aguarde alguns segundos para sair. (Nota: O local de armazenamento da impressão digital do usuário depende do local de armazenamento da impressão digital do administrador; Se a impressão digital do administrador estiver armazenada em No.1 e No.2 ao mesmo tempo, a impressão digital do usuário será armazenada no No.1 por padrão.)
3. Excluir impressão digital do usuário: Pressione a impressão digital do administrador cerca de 20 segundos até ouvir &Di-& e música, significa impressões digitais do usuário neste local são excluídos. (Observação: o local de exclusão da impressão digital do usuário depende do local de armazenamento da impressão digital do administrador. Se a impressão digital do administrador for armazenada em No.1 e No.2 ao mesmo tempo, as impressões digitais do usuário em No.1 serão excluídas por padrão.)
4. Ajuste o tempo do relé: Gire S1 ou S2 para definir o tempo de fechamento do relé de 0,5 a 60 segundos. Quando mais de 60 segundos, ele estará no estado normalmente aberto normalmente fechado, relé operado quando a impressão digital passou e, em seguida, relé liberado quando a impressão digital passou novamente, relé operado e liberado circularmente. O relé é saída do contato, sinal do interruptor, nenhuma saída da tensão.
5. Uso: Pressione o dedo, o relé fecha depois que a impressão digital passa e o tempo de fechamento é determinado por S1 ou S2.
Nota:
1. Todas as luzes indicadoras estão apagadas no estado de espera e as luzes estão acesas no estado de trabalho;
2. Se quiser fechar a luz indicadora do módulo quando no modo normalmente aberto, pressione longamente qualquer botão SET para ouvir o sinal sonoro longo do “Di” três vezes. Repita esta ação para abrir.
K220 pode ser usado junto com o módulo de impressão digital R502,R502-A,R502-AW, R503
4. Cheap Dispositivo de Reconhecimento de Impressão Digital – Feature : Sun Hat
|
Modelo
|
R503
|
|
Tipo
|
Módulo Impressão Digital Capacitiva
|
|
Interface
|
UART(TTL)
|
|
Resolução
|
508 PPP
|
|
Tensão
|
CC 3,3 V
|
|
Fingerprint Capacidade
|
200
|
|
Sensoriamento matriz
|
Pixel 192*192
|
|
Trabalho atual
|
20mA
|
|
Corrente standby
|
Tensão standby típica do toque: 3.3V, corrente média: 2uA
|
|

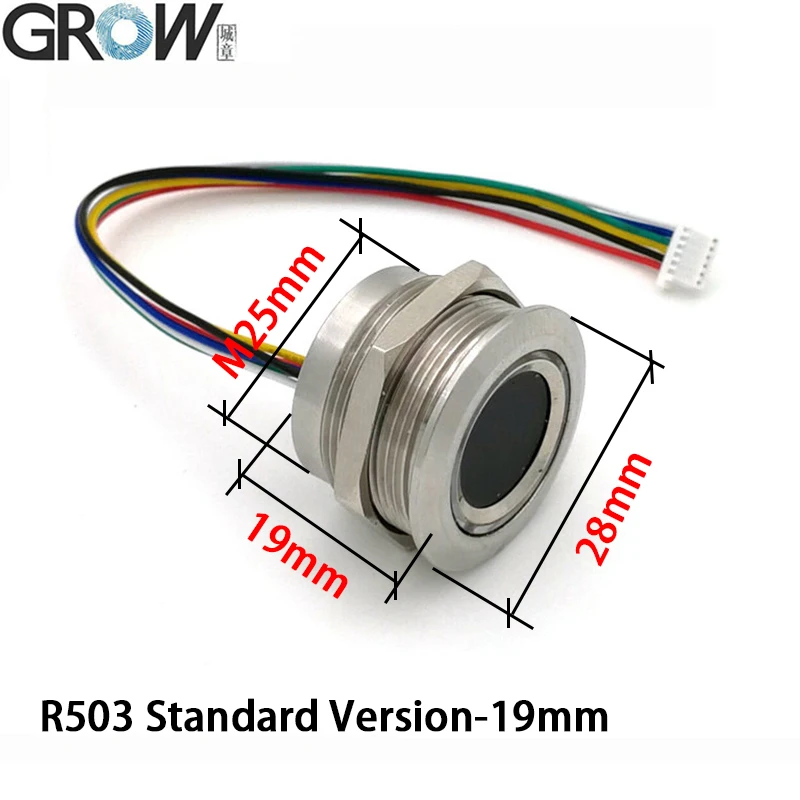

Tamanho externo do módulo Fingerprint
|
Diâmetro 28 (mm)
|
|
Tamanho interno do módulo Fingerprint
|
Diâmetro 23,5 (mm)
|
|
Altura do módulo do fingerprint
|
19 (mm)
|
|
Área coleção eficaz
|
Diâmetro 15,5 (mm)
|
|

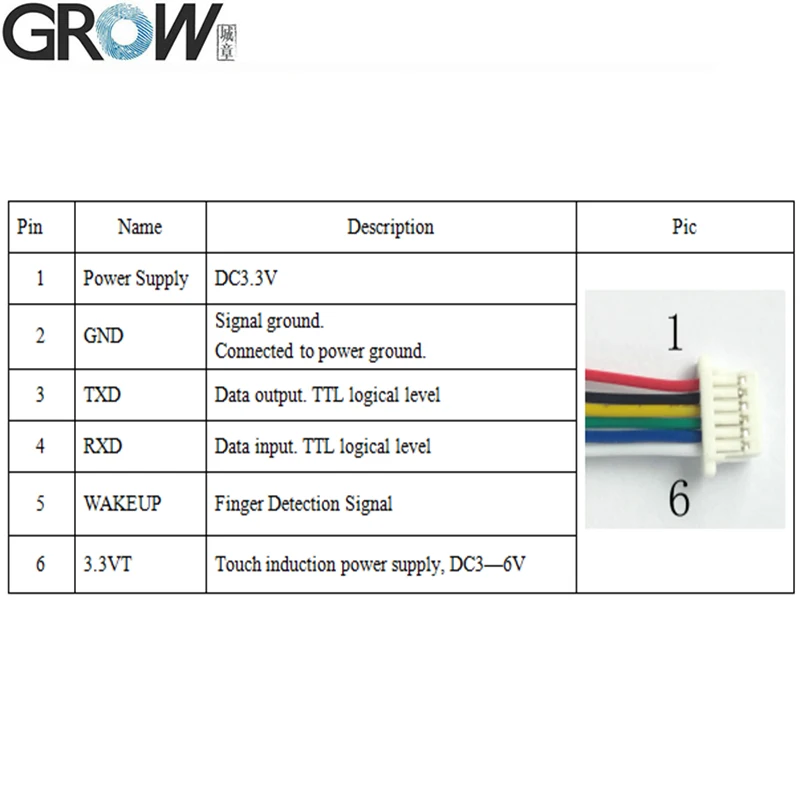

Conector
|
MX1.0 6Pin
|
|
Controle LED
|
SIM
|
|

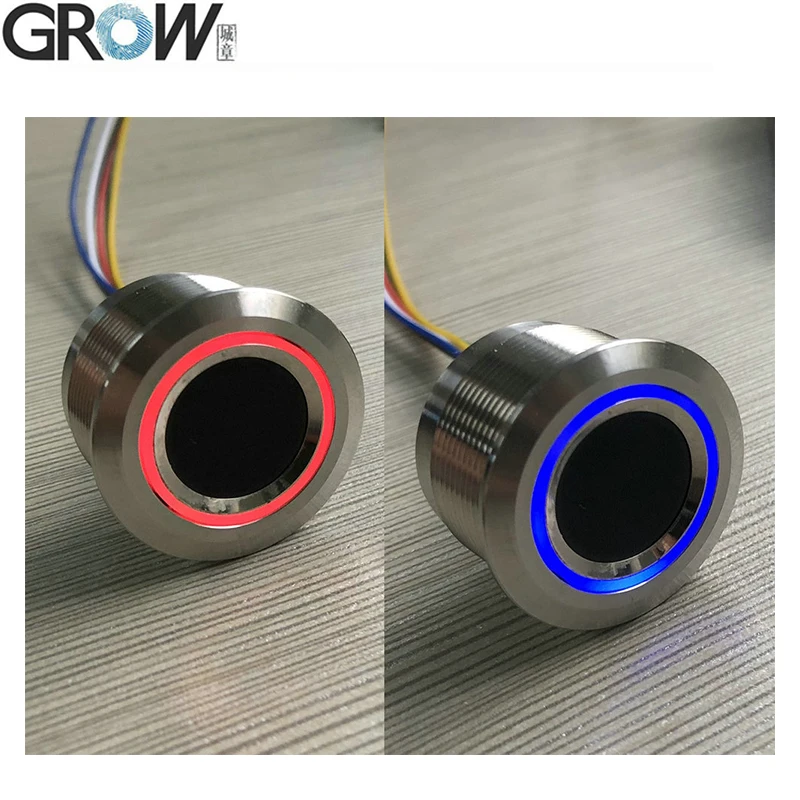

Cor LED
|
Azul e Vermelho
|
|
Digitalização velocidade
|
<0,2 segundo
|
|
Verificação Velocidade
|
<0,3 segundo
|
|
Método correspondente
|
1:1; 1:N
|
|
TRF
|
=1%
|
|
MUITO
|
=0.001%
|
|
Ambiente do trabalho
|
-20C — 60C
|
|
Umidade do trabalho
|
10-85%
|
|
Capacidade anti-estática
|
15KV
|
|
Intensidade resistência abrasiva
|
1 milhão vezes
|
|
Comunicações baud rate (UART):
|
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps)
|
R503 Upgrade para versão impermeável, nível impermeável: IP65
Quando a temperatura do ambiente de uso flutua muito, pode afetar a cola, afetando assim o efeito à prova d’água.
5. Dispositivo de Reconhecimento de Impressão Digital – tipo de Item : Chapéus de Sol
· ProvideFree Reference SDK Files para Arduino, Android,.Net,Windows e assim por diante.
· Fornecer Manual do Usuário
· Fornecer Manual do Usuário
Você pode baixar o manual do usuário R503 a partir deste site link:
Você pode baixar o manual do usuário K220 a partir deste site link:
Vídeo Operação K220 no Youtube:
Se precisa arquivos SDK, pls entre em contato conosco.
6. Grow-fingerprint Access Control Board Saída de 2 – Origem : cn Origem
7. Cheap Dispositivo de Reconhecimento de Impressão Digital – Nome da Marca : Aerlxemrbrae
8. Dispositivo de Reconhecimento de Impressão Digital – Material : Papelcanudo
9. Grow-fingerprint Access Control Board Saída de 2 – Nome do Departamento : Adult
10. Cheap Dispositivo de Reconhecimento de Impressão Digital – Sexo : Women
11. Dispositivo de Reconhecimento de Impressão Digital – Estilo : Casual
Módulo Impressão Digital R503
12. Grow-fingerprint Access Control Board Saída de 2 – tipo de Modelo : Sólida
13. Cheap Dispositivo de Reconhecimento de Impressão Digital – Número do Modelo : Ht3575
14. Dispositivo de Reconhecimento de Impressão Digital – Data de Lançamento : Spring2023
15. Grow-fingerprint Access Control Board Saída de 2 – Estação Adequada : Primavera e Verão

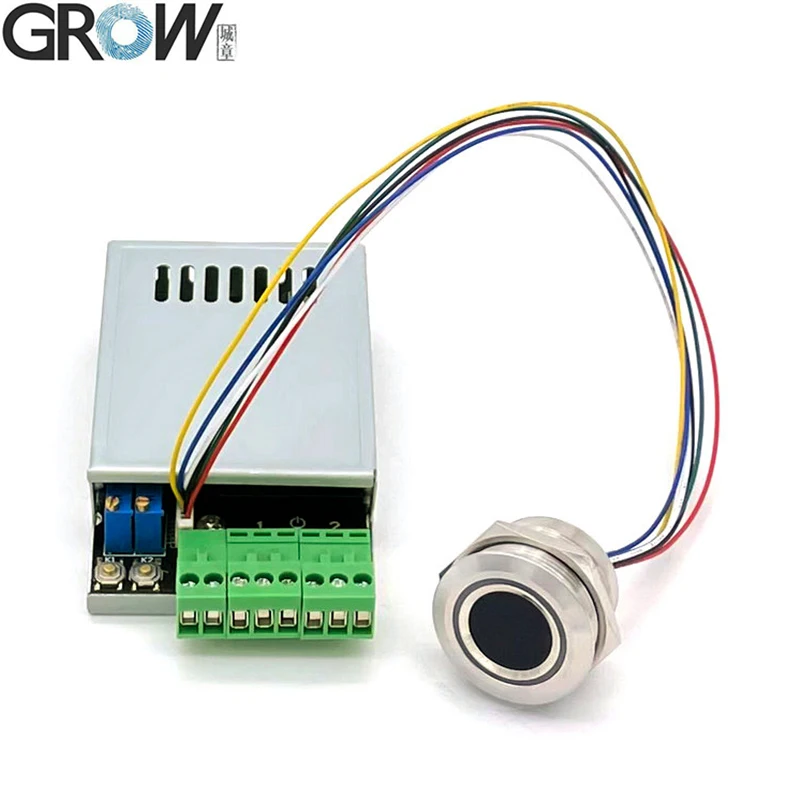

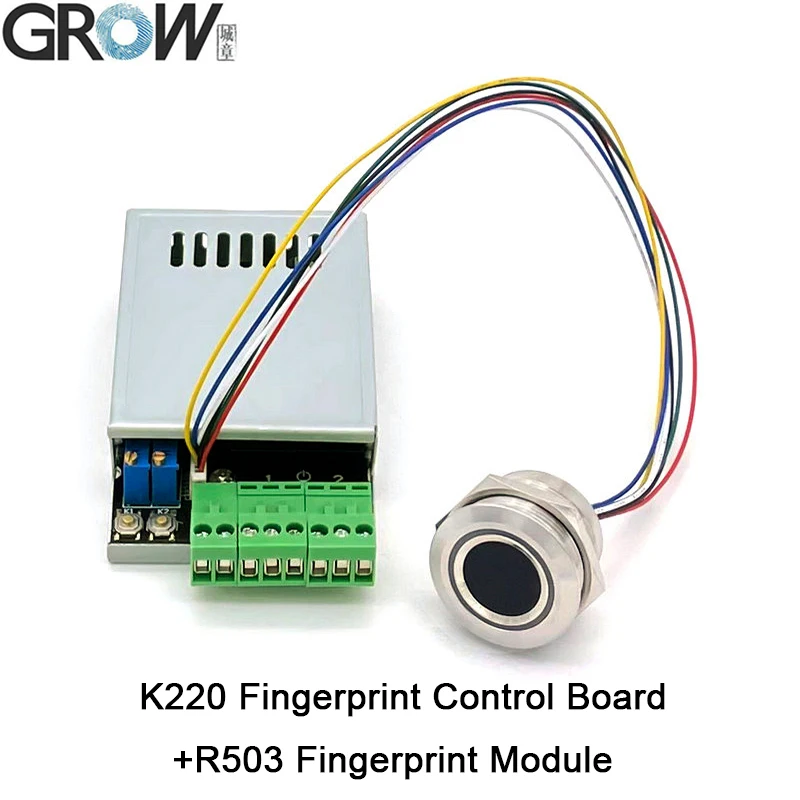

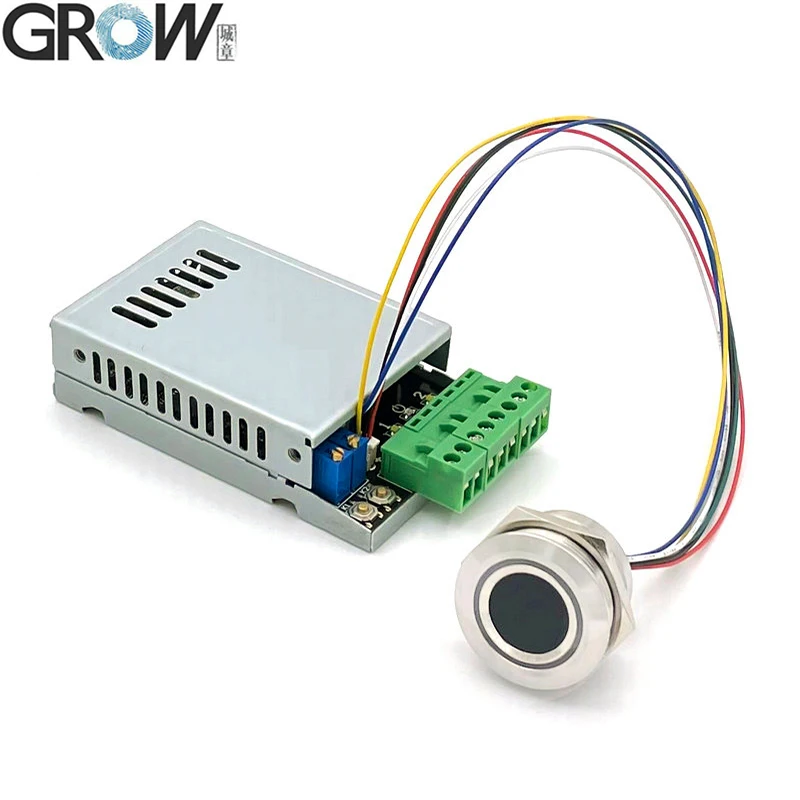

K220 Fingerprint Control Board + R503 Fingerprint módulo + porca
16. Cheap Dispositivo de Reconhecimento de Impressão Digital – Applicable Scene : Beach
17. Dispositivo de Reconhecimento de Impressão Digital – Característica : Roupas de Proteção Solar
18. Grow-fingerprint Access Control Board Saída de 2 – Speciality : Straw Hat
