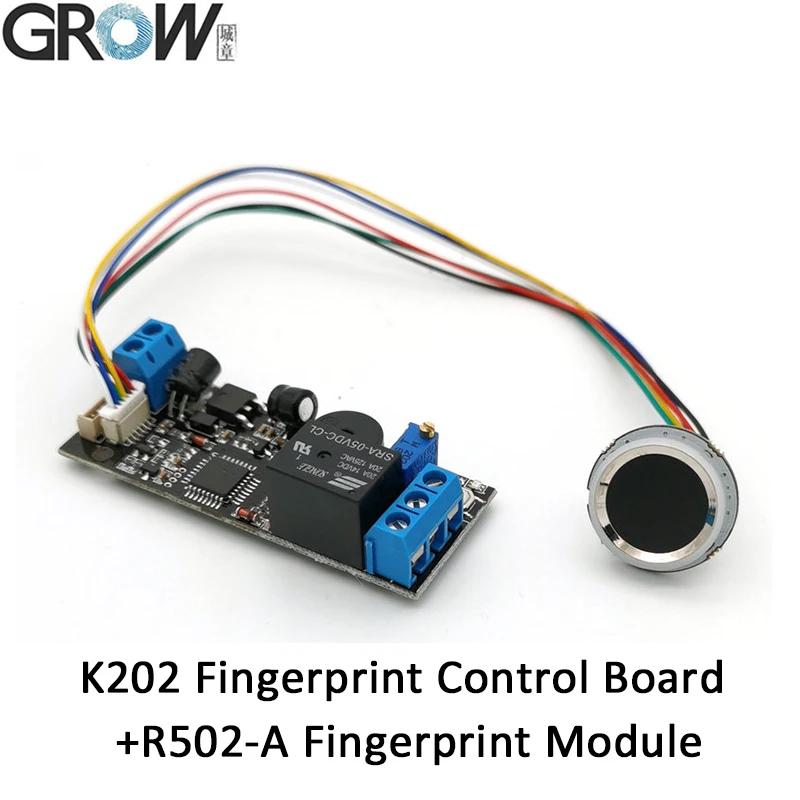

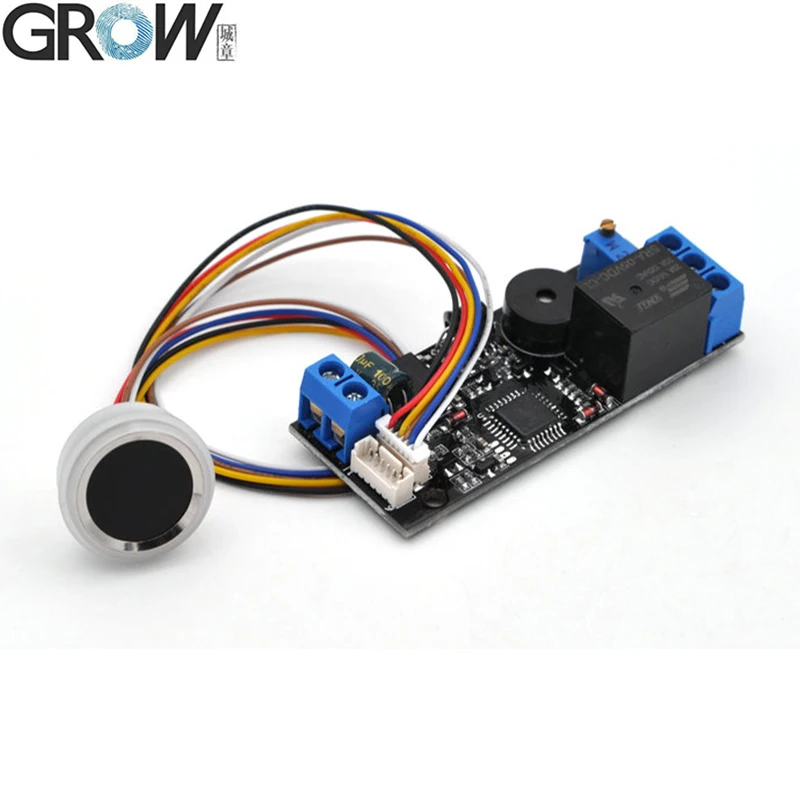

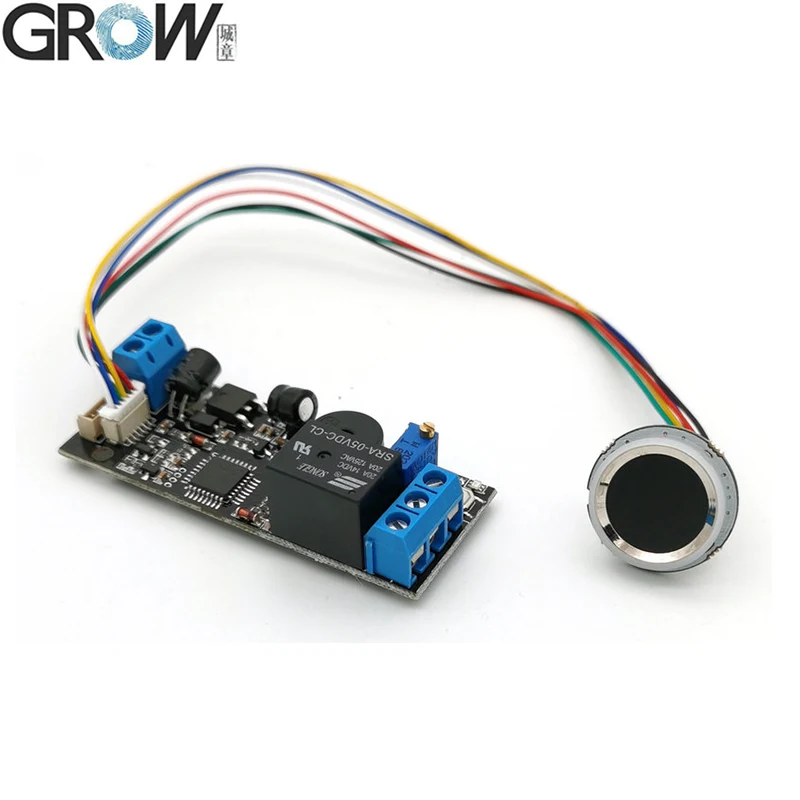

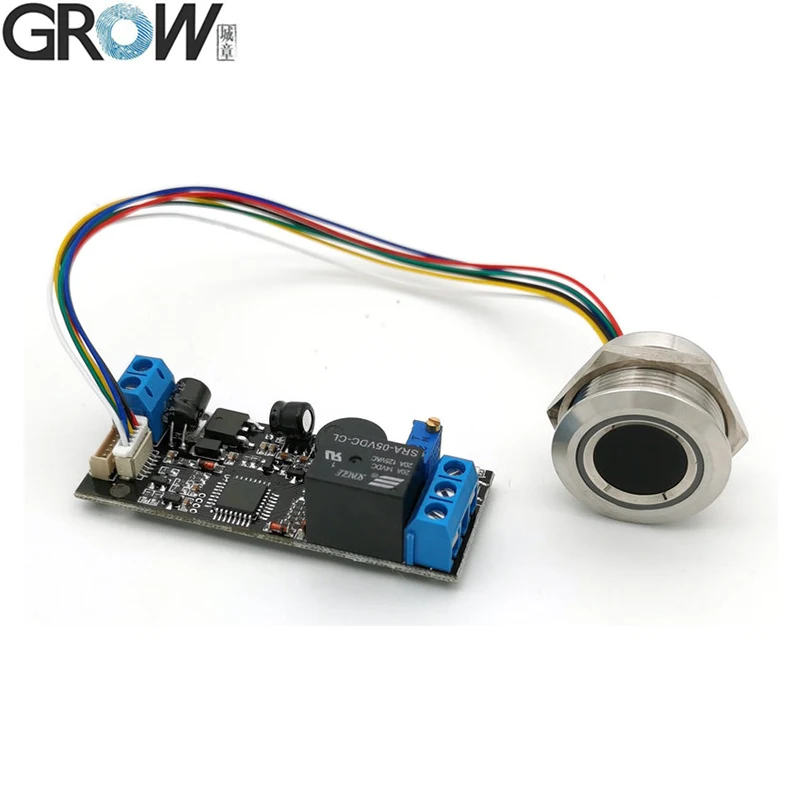

Grow-fingerprint Access Control Board Anel Pequeno Led Baixo Consumo de Energia K202 Mais R502-a Dc12v
Dispositivo de Reconhecimento de Impressão Digital
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | K202+r502-a |
| Nome da Marca | Grow |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | Outro |
| Power Supply | DC 12V |
| Output | Relay(max. Current: 10a) |
| Standby Current | 15ua |
| Fingerprint Capacity | 120 |
| LED Control | YES |
| K202 Size | 64.4*25.4mm |
| R502-a Size | Diameter 22mm |
1. Baixo Consumo de Energia K202 + R502-a Dc12v – Nome da Marca : Caltsensor

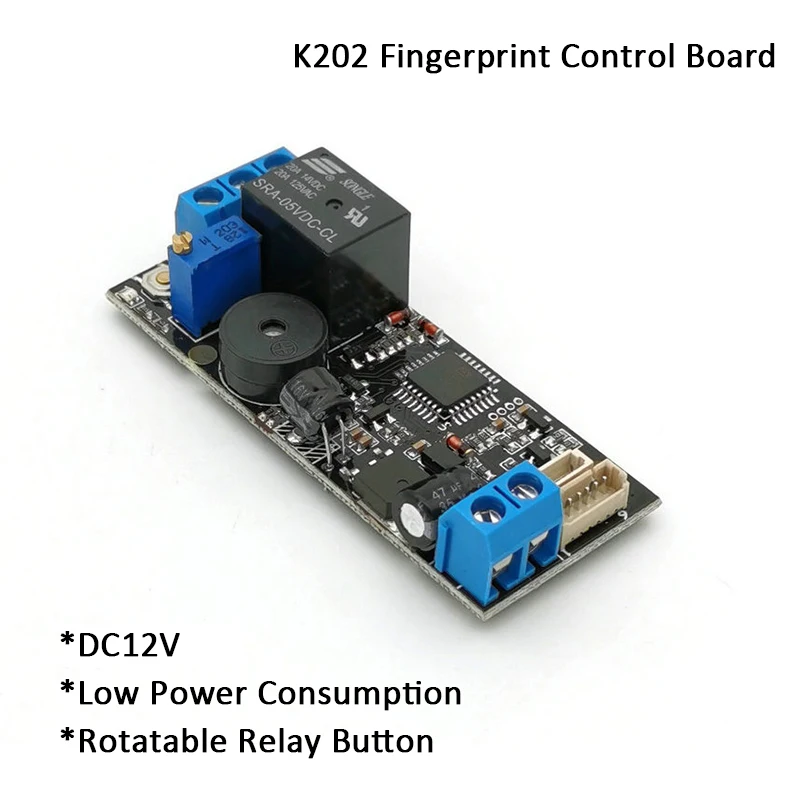

DC12V, saída do relé, tempo de relé: 0, 5-30 segundos, baixo consumo de energia, função Admin/usuário
· P1: Alimentação: DC12V
· Saída: Relé (Max. atual: 10A)
· Standby atual: 15uA
· Capacidade do fingerprint: 120 partes
· Tamanho: 64,4*25,4mm
· Saída: Relé (Max. atual: 10A)
· Standby atual: 15uA
· Capacidade do fingerprint: 120 partes
· Tamanho: 64,4*25,4mm
2. Segurança e Proteção – Número do Modelo : Ghst58-5g2500bml5
1. Botão SET-Register Administrator Fingerprint: Pressione o botão SET em breve, a luz indicadora azul pisca rapidamente e o sistema no estado do registro, coloque o mesmo dedo administrativo com várias vezes na área de coleta de impressões digitais até ouvir música significar registro de impressões digitais bem-sucedido. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado do registro; se não for necessário adicionar mais impressões digitais, esperando alguns segundos.
2. Registre a impressão digital do usuário: Pressione a impressão digital do administrador até que a luz indicadora azul pisque rapidamente e ouça a música, os meios podem adicionar a impressão digital do usuário. Coloque o mesmo dedo do usuário várias vezes na área de coleta de impressões digitais até ouvir música significar registro de impressões digitais bem-sucedido. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado do registro; se não for necessário adicionar mais impressões digitais, esperando alguns segundos.
3. Excluir impressão digital do usuário: Pressione a impressão digital do administrador cerca de 12 segundos até ouvir &Di-& e música, significa impressões digitais do usuário são excluídos.
4. Voltar à fábrica padrão: Pressione o botão SET até ouvir &Di& longo sinal sonoro e música, significa operação de inicialização bem sucedida.

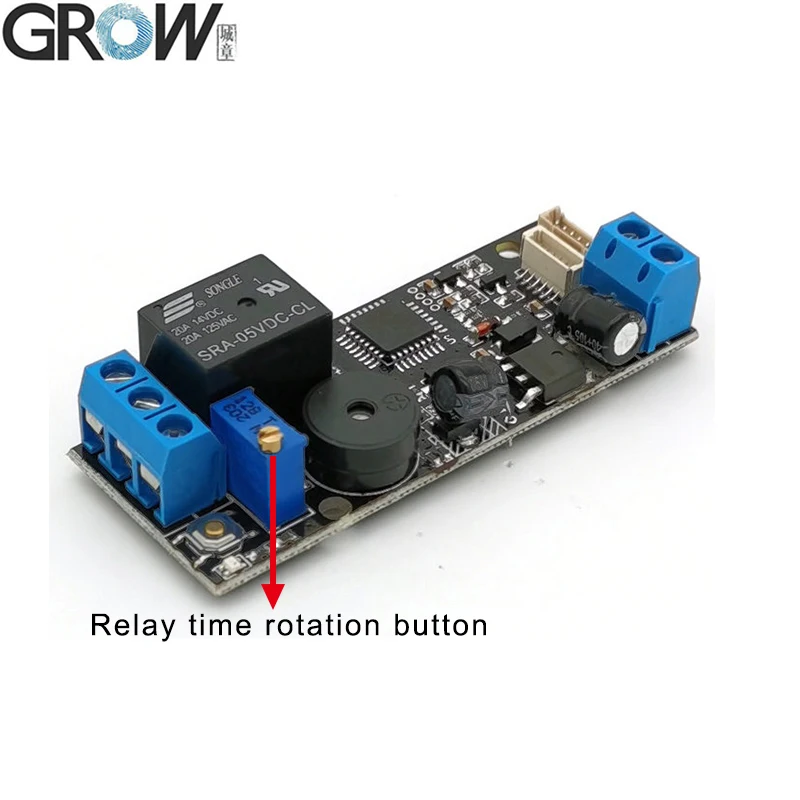

5. Ajuste o tempo do relé: Gire K2 para definir o tempo de fechamento do relé de 0,5 a 30 segundos. O relé é saída do contato, sinal do interruptor, nenhuma saída da tensão.
6. Uso: Pressione o dedo, o relé fecha depois que a impressão digital passa e o tempo de fechamento é determinado por K2.
Nota:
1. Todas as luzes indicadoras estão apagadas no estado de espera e as luzes estão acesas no estado de trabalho;
2. Qualquer impressão digital pode ser usada no estado de fábrica, mas a função será inválida depois que a impressão digital for registrada.
K202 pode ser usado junto com o módulo de impressão digital R301T,R307,R502,R502-A,R502-AW,R502-F,R503
3. Aparelho de Reconhecimento de Cobre – Shaft Dia : 5mm
|
Modelo |
R502-A |
|
Tipo |
Módulo Impressão Digital Capacitiva |
|
Interface |
UART(TTL) |
|
Resolução |
508 PPP |
|
Tensão |
CC 3,3 V |
|
Fingerprint Capacidade |
200 |
|
Sensoriamento matriz |
Pixel 192*192 |
|
Trabalho atual |
20mA |
|
Corrente standby |
Tensão standby típica do toque: 3.3V, corrente média: 2uA |
|
Tamanho externo do módulo do fingerprint |
Diâmetro 22 (mm) |
|
Tamanho interno do módulo Fingerprint |
Diâmetro 19,3 (mm) |
|
Altura do módulo Fingerprint |
5 (mm)(exceto o conector) |
|
Área coleção eficaz |
Diâmetro 15,5 (mm) |
|
Conector |
MX1.0-6Pin |
|
Controle LED |
SIM |
|
Cor LED |
Roxo e azul e vermelho |
|
Digitalização velocidade |
<0,2 segundo |
|
Verificação Velocidade |
<0,3 segundo |
|
Método correspondente |
1:1; 1:N |
|
TRF |
=1% |
|
MUITO |
=0.001% |
|
Ambiente do trabalho |
-20C — 60C |
|
Umidade do trabalho |
10-85% |
|
Capacidade anti-estática |
15KV |
|
Intensidade resistência abrasiva |
1 milhão vezes |
|
Comunicações baud rate (UART): |
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps) |
4. Grow-fingerprint Access Control Board Anel Pequeno Led – Power Supply : dc 5 v
· Fornecer Free Reference SDK Files para Arduino, Android,.Net,Windows e assim por diante.
· Fornecer Manual do Usuário
· Fornecer Manual do Usuário
Você pode baixar o manual do usuário R502-A deste site link:
Você pode baixar o manual do usuário K202 a partir deste site link:
Se precisa arquivos SDK, pls entre em contato conosco.
K202 + R502-A Vídeo de operação para como registrar impressões digitais:
5. de Controle de Acesso por Impressão Digital com Anel Pequeno de para Consumo de Energia Baixo – Output Form : Line Driver
6. Baixo Consumo de Energia K202 + R502-a Dc12v – Resolution : 2500 p – r
7. Segurança e Proteção – Origem : cn Origem

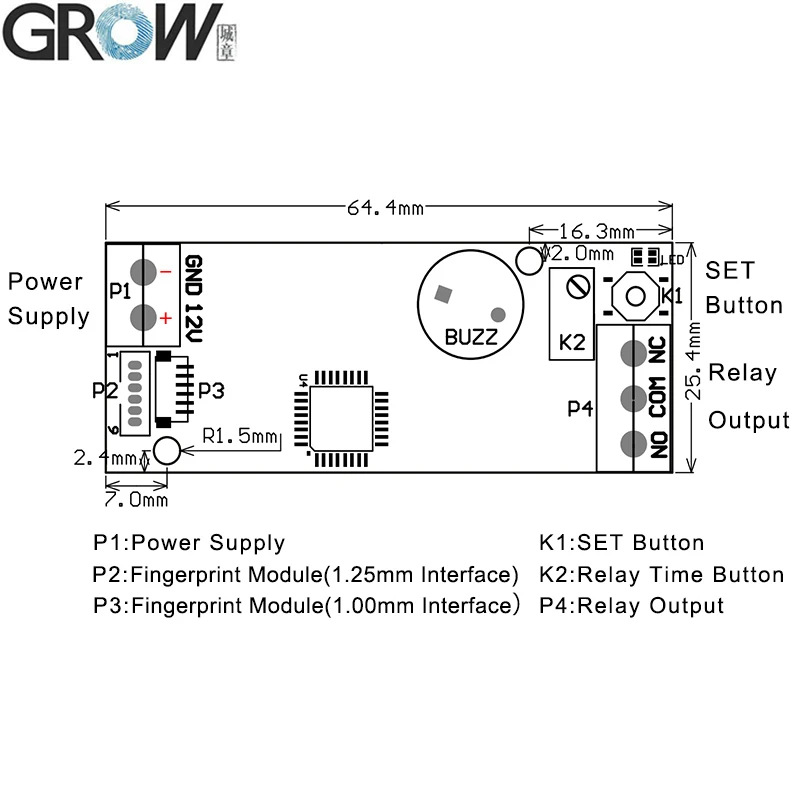

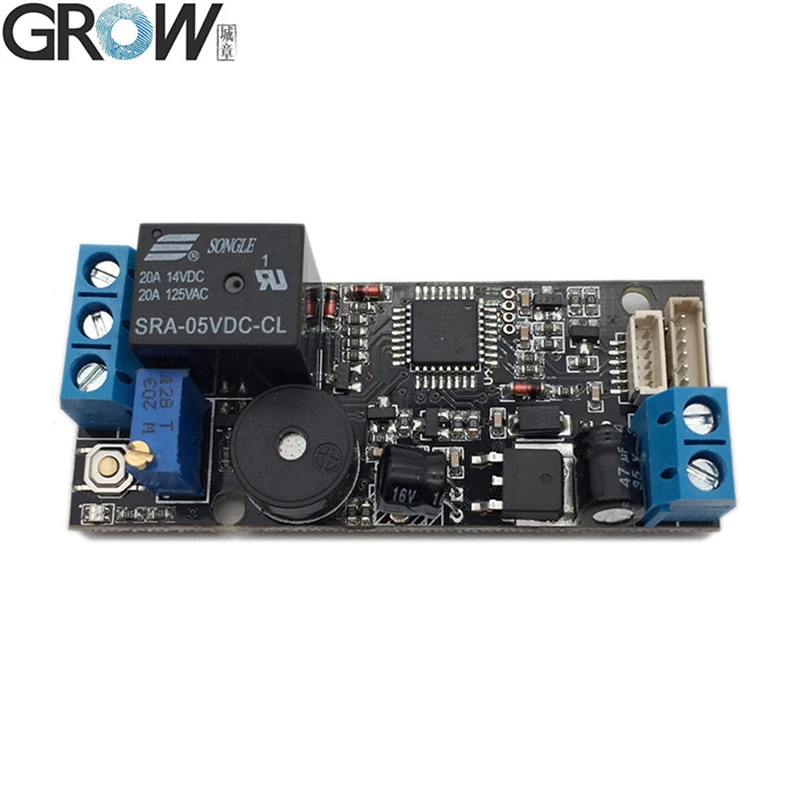

K202 Circuit board diagrama
8. Aparelho de Reconhecimento de Cobre – Nome da Marca : Caltsensor
9. Grow-fingerprint Access Control Board Anel Pequeno Led – Número do Modelo : Ghst58-5g2500bml5

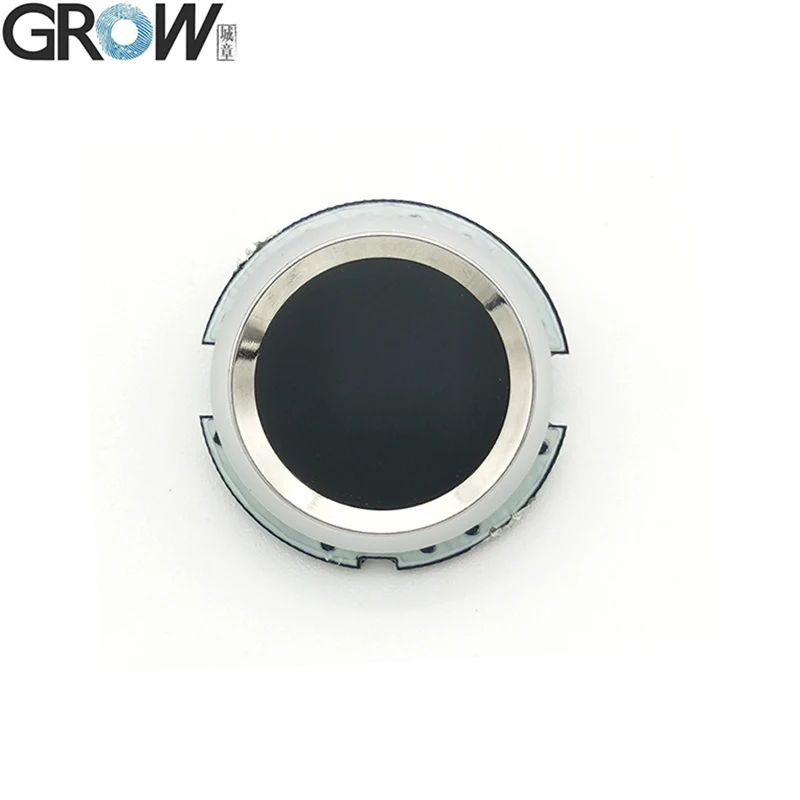

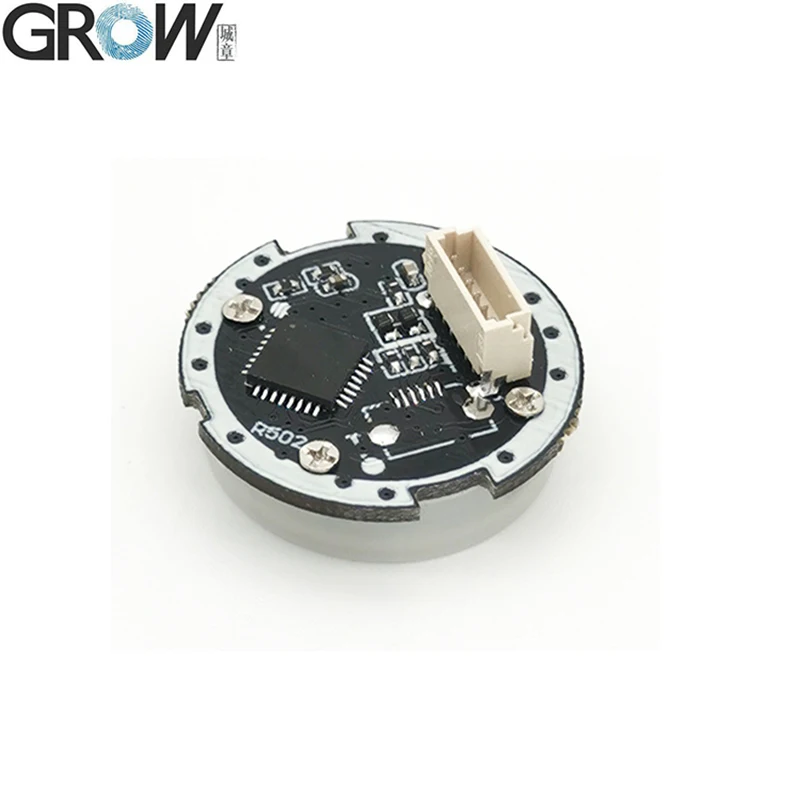

R502-A Módulo Impressão Digital
10. de Controle de Acesso por Impressão Digital com Anel Pequeno de para Consumo de Energia Baixo – Shaft Dia : 5mm
11. Baixo Consumo de Energia K202 + R502-a Dc12v – Power Supply : dc 5 v

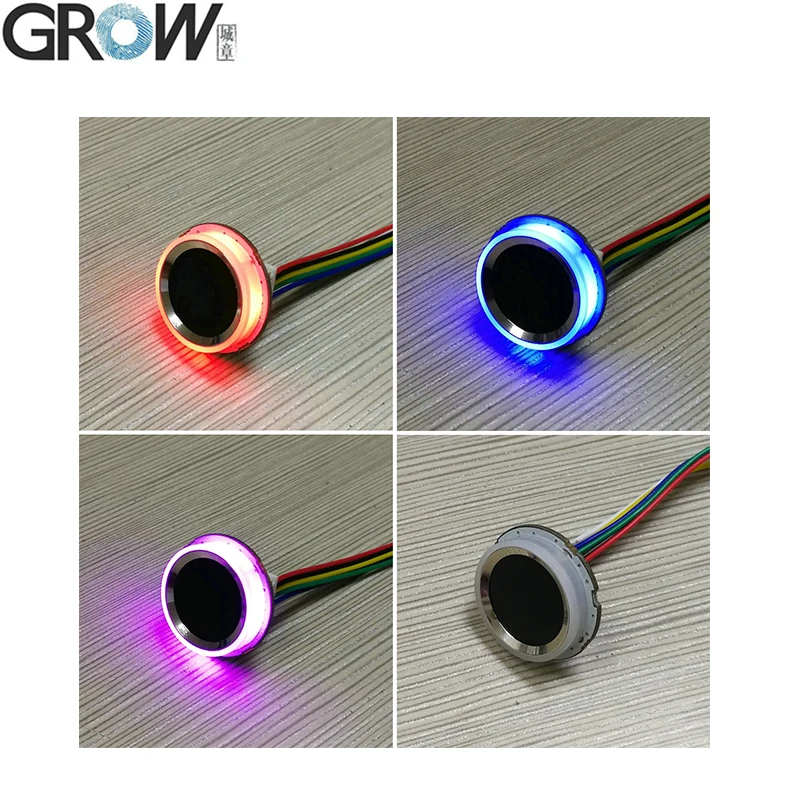

Imagem do efeito LED
12. Segurança e Proteção – Output Form : Line Driver

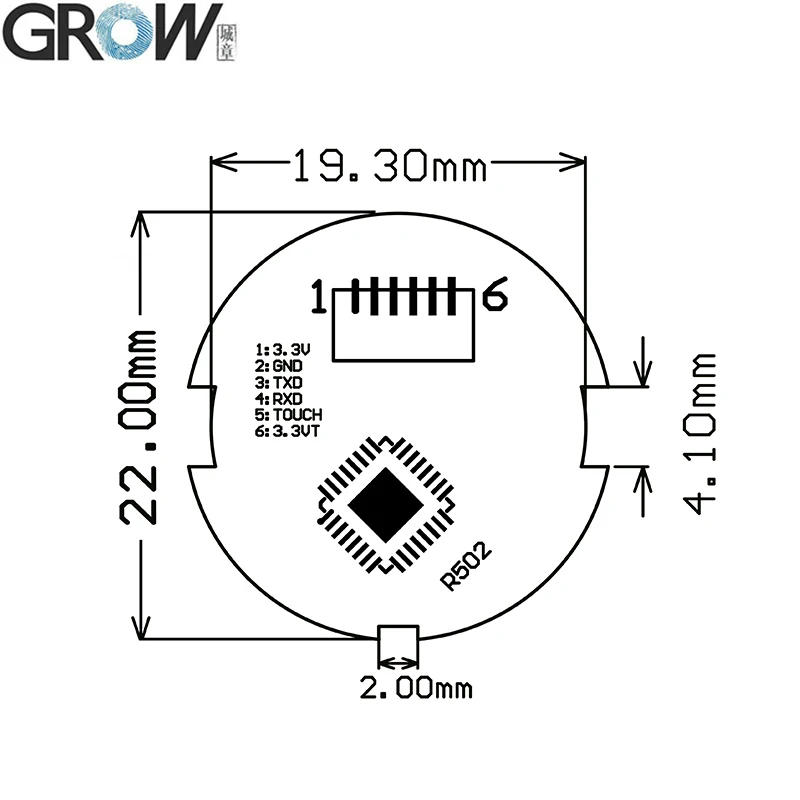

Tamanho
13. Aparelho de Reconhecimento de Cobre – Resolution : 2500 p – r
14. Grow-fingerprint Access Control Board Anel Pequeno Led – Origem : cn Origem
15. de Controle de Acesso por Impressão Digital com Anel Pequeno de para Consumo de Energia Baixo – Nome da Marca : Caltsensor
16. Baixo Consumo de Energia K202 + R502-a Dc12v – Número do Modelo : Ghst58-5g2500bml5
O K202 pode ser usado junto com o módulo capacitivo R301T
17. Segurança e Proteção – Shaft Dia : 5mm

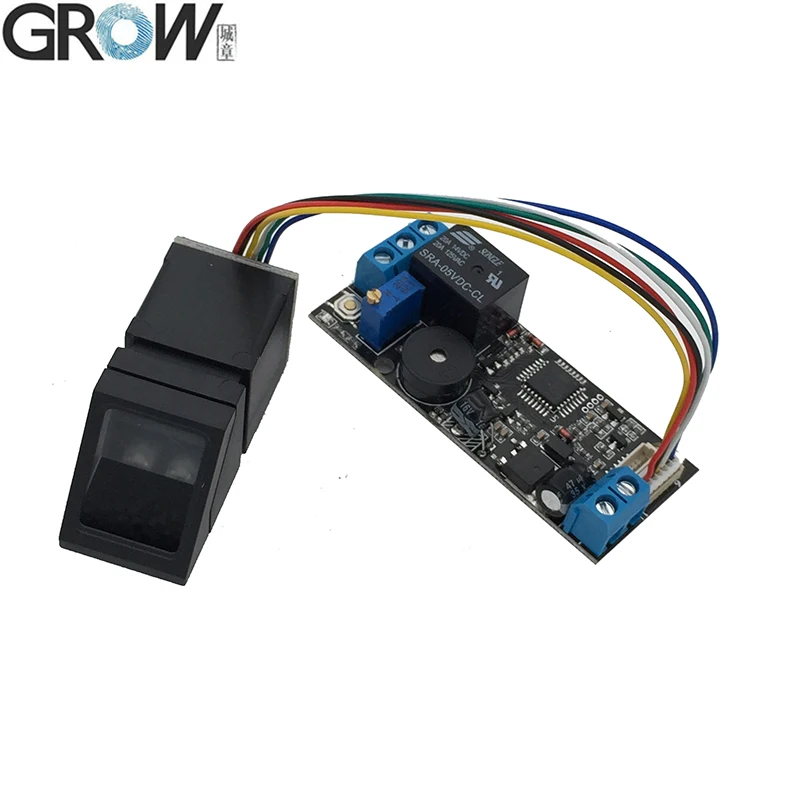

K202 pode ser usado junto com o módulo R307 impressão digital óptica
18. Aparelho de Reconhecimento de Cobre – Power Supply : dc 5 v
K202 pode ser usado junto com o módulo capacitivo R502
19. Grow-fingerprint Access Control Board Anel Pequeno Led – Output Form : Line Driver

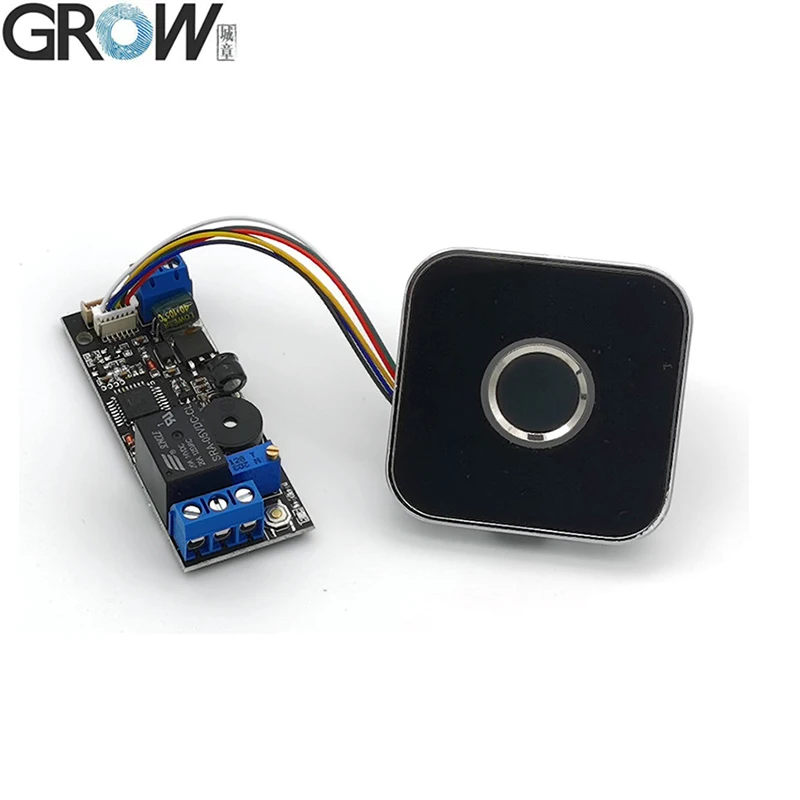

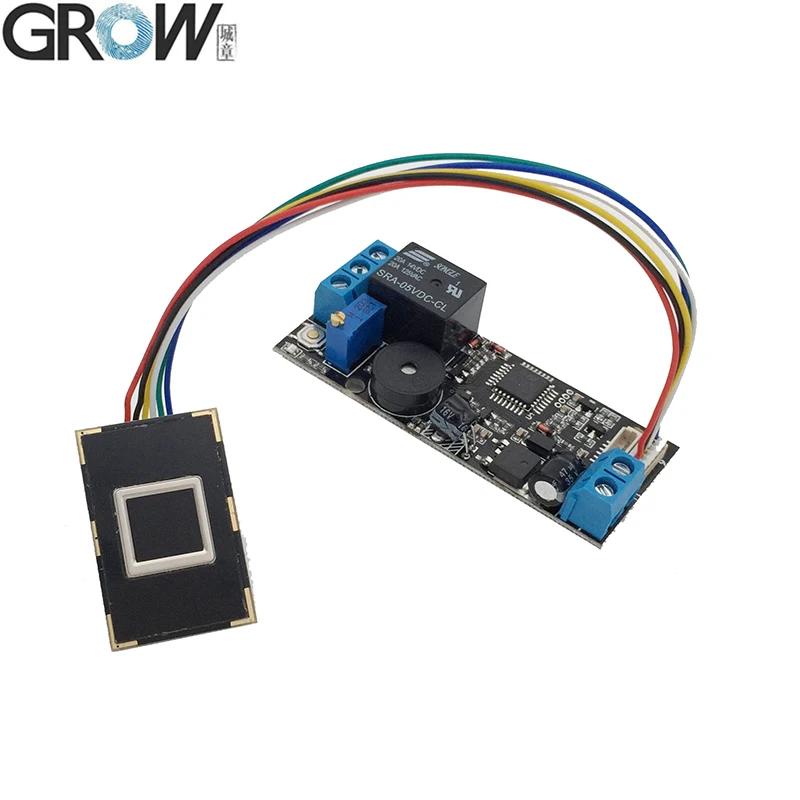

K202 pode ser usado junto com o módulo de impressão digital capacitivo
20. de Controle de Acesso por Impressão Digital com Anel Pequeno de para Consumo de Energia Baixo – Resolution : 2500 p – r
K202 pode ser usado junto com o módulo capacitivo impermeável da impressão digital do R502-F
21. Baixo Consumo de Energia K202 + R502-a Dc12v – Origem : cn Origem
K202 pode ser usado junto com o módulo capacitivo R503
22. Segurança e Proteção – Nome da Marca : Caltsensor
23. Aparelho de Reconhecimento de Cobre – Número do Modelo : Ghst58-5g2500bml5
24. Grow-fingerprint Access Control Board Anel Pequeno Led – Shaft Dia : 5mm
