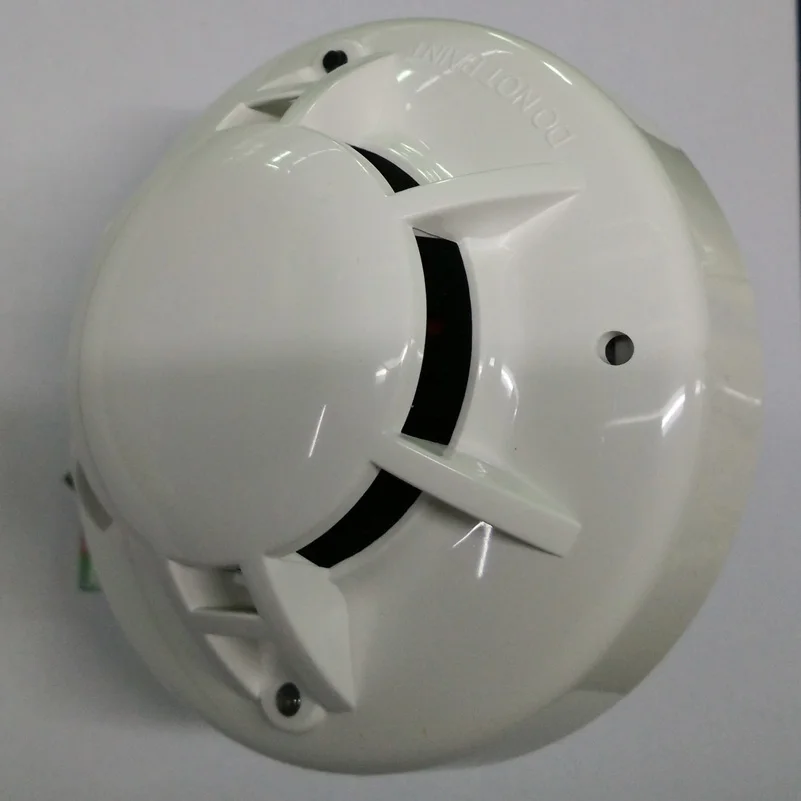

Detector de Calor Convencional Alarme Térmico de Fios 12 24v Saída de Relé Sensor de Temperatura Fixa

Detector calor convencional

O relé duplo convencional do detector de calor do detector 12/24v convencional do calor 4-Wire Output o detector

Trabalha perfeitamente com todos os painéis inteligentes convencionais do controlo do fogo
Software avançado do algoritmo do perito do MCU.
Fácil instalação e manutenção
Cabeça durável do sensor, nenhuma necessidade para a substituição
SMD circuito placa design-qualidade satisfatória e confiabilidade garantida

1. Detector de Calor Convencional Alarme Térmico de – Is_customized : Yes

1. DESCRIÇÃO GERAL
Os detectores são foto-eletrônico detector usa um estado-da-arteCâmara sensora óptica. Este detector é projetado fornecer a proteção do openarea e ser usado com a maioria controlpanel do alarme da segurança.

Dois LEDs em cada detector fornecem alarme visível 360 ° localIndicação. Eles piscam a cada seis segundos indicando que a energia é aplicada e o detector está funcionando corretamente. Os LEDs travam em alarme. Os LEDs estarão desligados quando existir uma condição de problema indicando que a sensibilidade do detector está fora do limite listado. O alarme pode ser reiniciado apenas por uma interrupção momentânea do poder.

O detector que iniciou a condição de alarme terá seu LEd vermelhoE relés travados até a restauração pelo painel. O detector de calor e o detector do fumo e do calor combinam uma câmara detectora fotoeletrônica e um detector de calor da temperatura.

2. ESPECIFICAÇÕES
Faixa de tensão operacional: 9 a 28 VDC Volts não polarizados
Standby atual: ≤ 200μA
Corrente máxima do alarme (LED ligado): ≤ 45mA
Avaliações do contato do relé do alarme: C.C. 2A @ 24V
Faixa de Umidade Operacional: ≤ 95% RH(40 ° C ± 2 ° C) Umidade Relativa, Sem condensação
Temperatura de operação: -10 °C a 50 °C (14 °F a 122 °F)
Sensibilidade do alarme do fumo: 1,06 ±.26% FT
Temperatura Sensibilidade do alarme: 57 °C (135 °F) A1R (somente para com sensor do calor)
Altura: 55mm instalado na base
Diâmetro: 103mm
AVISO
PARA PREVENIR A CONTAMINAÇÃO DE DETECTORES E
CANCELAMENTO DE GARANTIA SUBSEQUENTE, O FUMO
O DETECTOR DEVE PERMANECER ABRANGIDO ATÉ QUE A ÁREA ESTÁ
LIMPO E LIVRE DE PÓ.
3. INSTALAÇÃO
NOTA: Toda a fiação deve conformar-se aos códigos locais aplicáveis,
Ordenanças, e regulamentos.
INSTALAR A BASE DE DETECTORES
1. Os detectores do fumo ou do calor da área aberta são pretendidos para
Montagem em um teto ou uma parede de acordo com o fogo
Padrão em seu país.
2. Anexar montagem base para teto ou parede. A base de
O detector pode ser montado diretamente em um elétrico
Caixa de junção, como octogonal (75mm, 90mm ou
100mm), uma caixa redonda (75mm) ou uma caixa quadrada (100mm)
Sem usar qualquer tipo de adaptador mecânico.

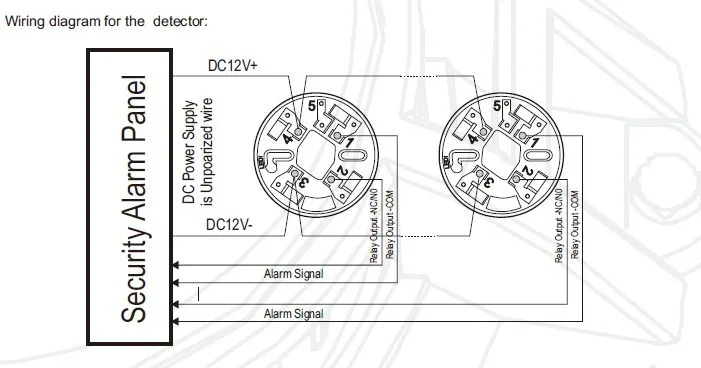

3. Posicione todos os fios planos contra terminais e prenda o
Fios nos terminais, veja a figura 1.
4. Terminais função descrição:
Terminal 1: Saída do relé-COM
Terminal 2: Saída do relé-NO/NC (defeito NÃO)
Terminal 3: DC Power-
Terminal 4: Potência DC +
