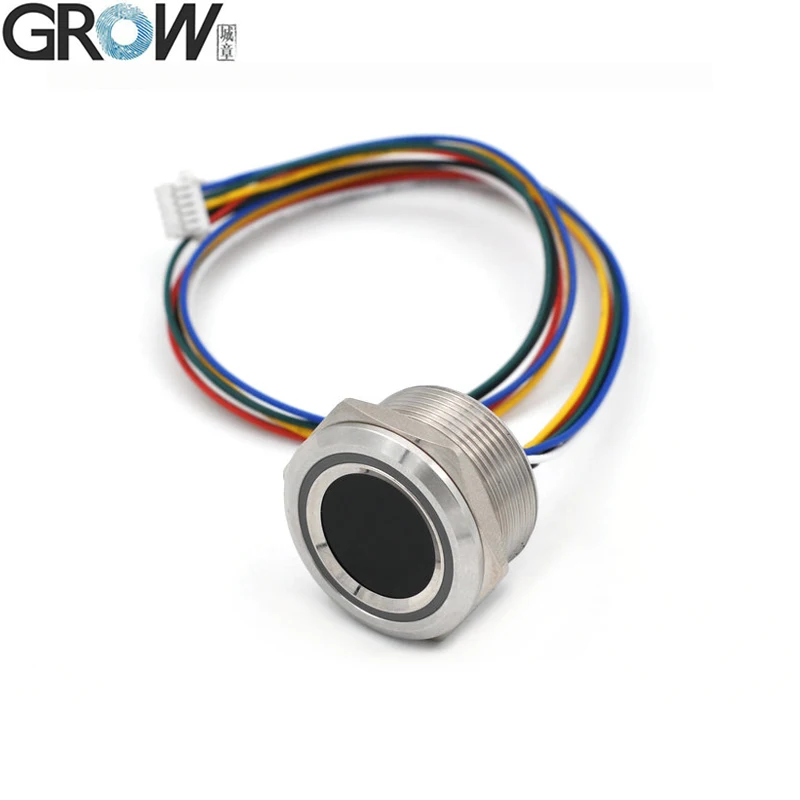

Crescer-round Rgb Anel Indicador Led Controle Módulo de Impressão Digital Capacitiva Sensor Scanner Dc3.3v 200 Capacidade Sh1.06pin R503-m22
Controle de Acesso
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | R503-m22 |
| Nome da Marca | Grow |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | Outro |
| Interface | Rs232 (ttl) |
| Voltage | DC 3.3v |

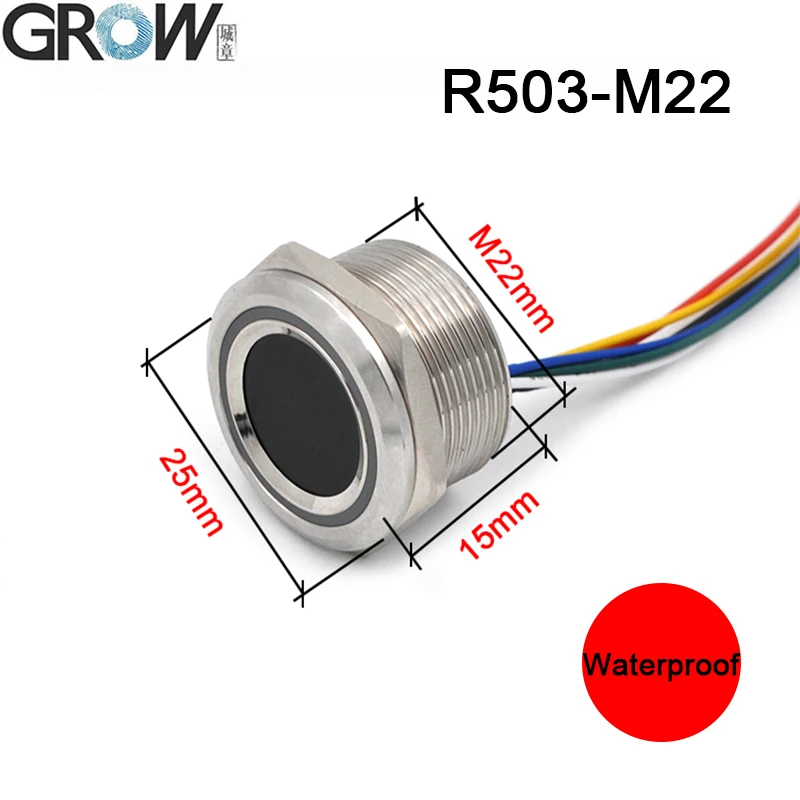

| Fingerprint Module External Diameter | 25mm |
| Fingerprint Module Inner Diameter | 22mm(m22) |
| Fingerprint Module Height | 15mm |
| Effective Collection Area | Diameter 15mm |
| Fingerprint Capacity | 200 |
| Resolution | 508 DPI |
| Sensing Array | 192*192 Pixel |
| LED Color | RGB |
| LED Control | YES |
| Peso | 32G |
| Working Current(fingerprint Acquisition) | 20ma |
| Standby Current(finger Detection) | 3.3v, 2ua |
1. Crescer-round Rgb Anel Indicador Led Controle Módulo – Decoração : Bolsosvintage
1. Imagem integrada coleta e algoritmo chip juntos, ALL-in-One
2. A flexibilidade adaptar-se às circunstâncias era os dedos, se é dedos secos, dedos molhados, dedos claros das impressões digitais da textura, e dedos velhos, todos têm a taxa alta do reconhecimento
3. As principais áreas de aplicação: pode ser incorporado em uma variedade de produtos finais, tais como: controle de acesso, atendimento, cofre

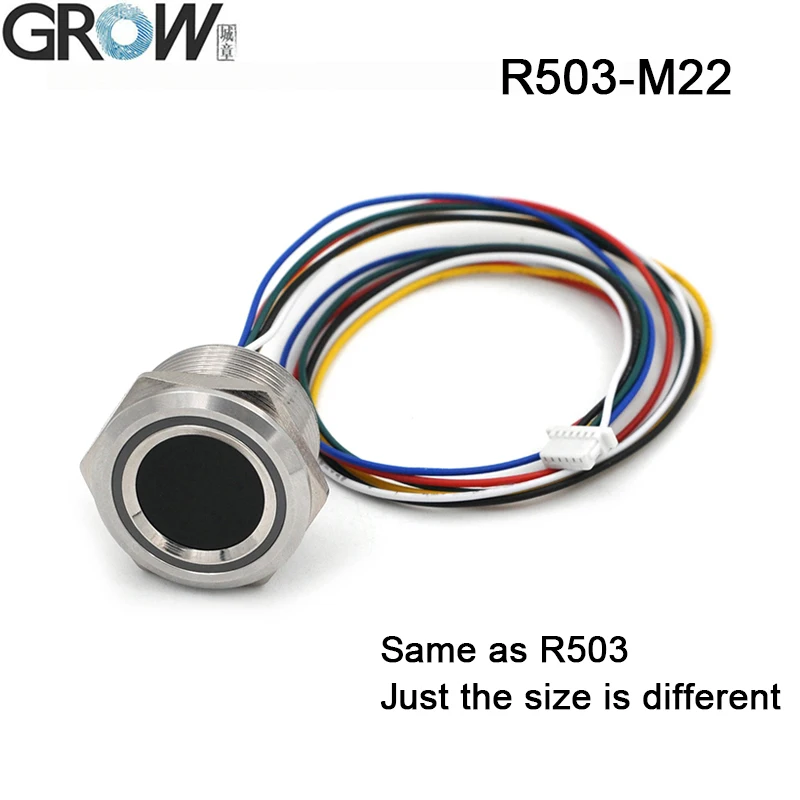

R503-M22 mesmo que R503, apenas o tamanho é diferente.
R503-M22 também pode trabalhar com KS200,K202,K215,KL216,K219,K220,K236, placa de controle KS220.
2. Toys e Sports – Comprimento da Manga cm : Completo
|

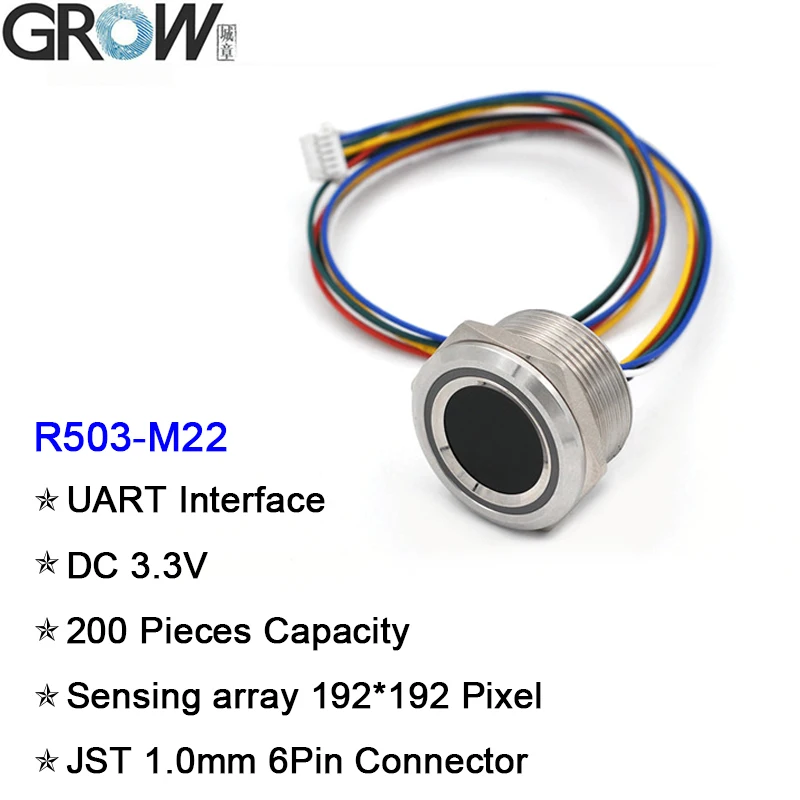

Modelo
|
R503-M22
|
|
Tipo
|
Módulo Impressão Digital Capacitiva
|
|
Interface
|
UART(TTL)
|
|
Resolução
|
508 PPP
|
|
Tensão
|
CC 3,3 V
|
|
Fingerprint Capacidade
|
200
|
|
Sensoriamento matriz
|
Pixel 192*192
|
|
Trabalho atual
|
20mA
|
|
Corrente standby
|
Tensão standby típica do toque: 3.3V, corrente média: 2uA
|
|
Tamanho externo do módulo do fingerprint
|
Diâmetro 25 (mm)
|
|
Tamanho interno do módulo Fingerprint
|
Diâmetro 22 (milímetros)(M22)
|
|
Altura do módulo Fingerprint
|
15 (milímetros)
|
|
Área recolha
|
Diâmetro 15,5 (mm)
|
|

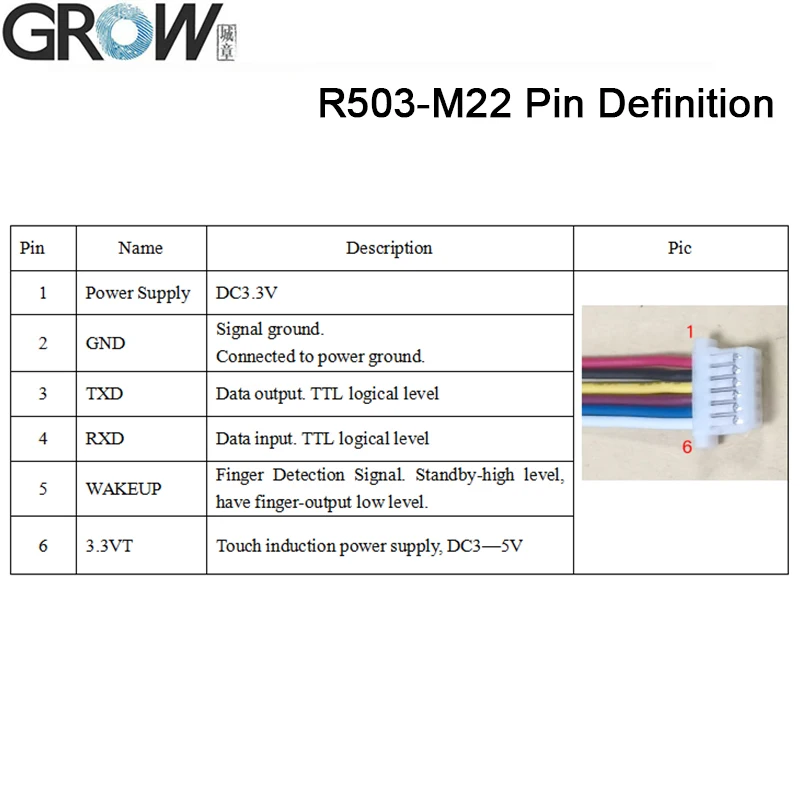

Conector
|
SH1.0-6Pin
|
|
Controle LED
|
SIM
|
|
Cor LED
|
RGB
|
|
Digitalização velocidade
|
<0,2 segundo
|
|
Verificação Velocidade
|
<0,3 segundo
|
|
Método correspondente
|
1:1; 1:N
|
|
TRF
|
=1%
|
|
MUITO
|
=0.001%
|
|
Ambiente do trabalho
|
-20C — 60C
|
|
Umidade do trabalho
|
10-85%
|
|
Capacidade anti-estática
|
15KV
|
|
Intensidade resistência abrasiva
|
1 milhão vezes
|
|
Comunicações baud rate (UART):
|
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps)
|
Nota:
1. R503-M22: IP65 impermeável

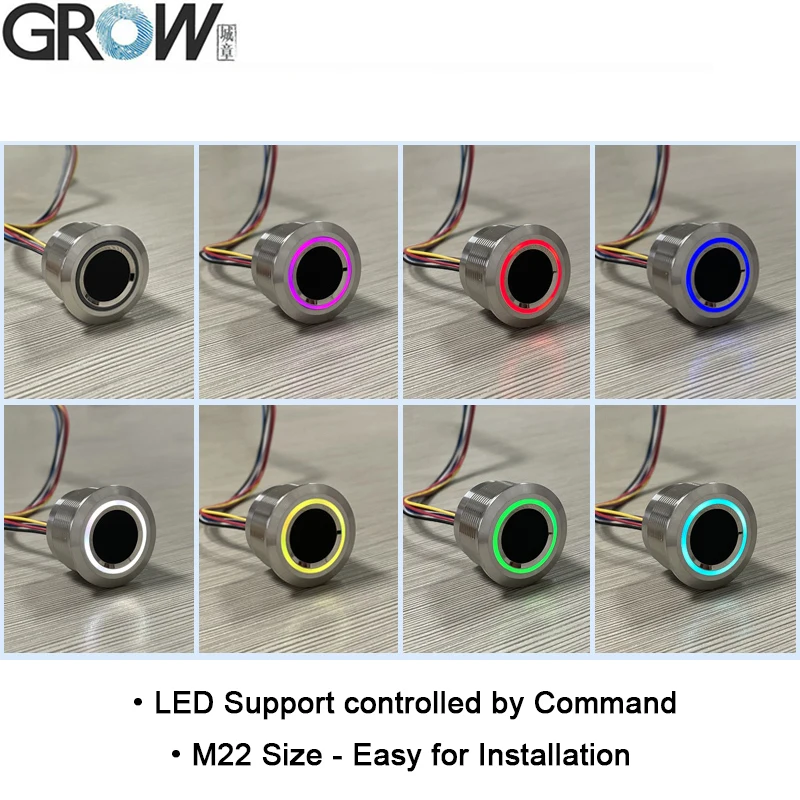

2. RGB LED Color, tem 7 cores que podem ser controladas por comando.
3. O Diferente entre R503 e R503-5V e R503-M22 e R503Pro e R503S
|
R503 |
R503-5V |
R503-M22 |
R503Pro |
R503S |
|
|
Energia Abastecimento |
CC 3,3 V |
5V CC |
CC 3,3 V |
UART: CC 3,3 V USB: 5V CC |
CC 3,3 V |
|
Detecção Matriz |
192*192 Pixel |
192*192 Pixel |
192*192 Pixel |
192*192 Pixel |
160*160 Pixel |
|
Fingerprint Capacidade |
200 |
200 |
200 |
1500 |
150 |
|
Tamanho |
M25 |
M25 |
M22 |
M25 |
M25 |
|
Conector |
SH1.0mm 6 pinos |
6pin MX1.25mm |
SH1.0mm 6 pinos |
SH1.0mm 6 pinos |
SH1.0mm 6 pinos |
3. Beauty e Health – Comprimento da Roupa : Regular
· ProvideFree Reference SDK Files para Arduino, Android,.Net,Windows e assim por diante.
· Fornecer Manual do Usuário
· Fornecer Manual do Usuário
Você pode baixar o manual do usuário R503 R503-M22 a partir deste site link:
Vídeo exibição operação do programa R503 Teste no Youtube:
Se precisa arquivos SDK, pls entre em contato conosco.
4. Phones e Accessories – tipo de Modelo : Sólida
5. 200 Capacidade Sh1.0-6pin R503-m22 – Colarinho : Stand
6. Crescer-round Rgb Anel Indicador Led Controle Módulo – tipo de Fecho : Zipper
7. Toys e Sports – Estilo da Manga : Regular
8. Beauty e Health – tipo : Fino
9. Phones e Accessories – com Capuz : Não
10. 200 Capacidade Sh1.0-6pin R503-m22 – Número do Modelo : Jaqueta-23720
11. Crescer-round Rgb Anel Indicador Led Controle Módulo – Espessura : Standard

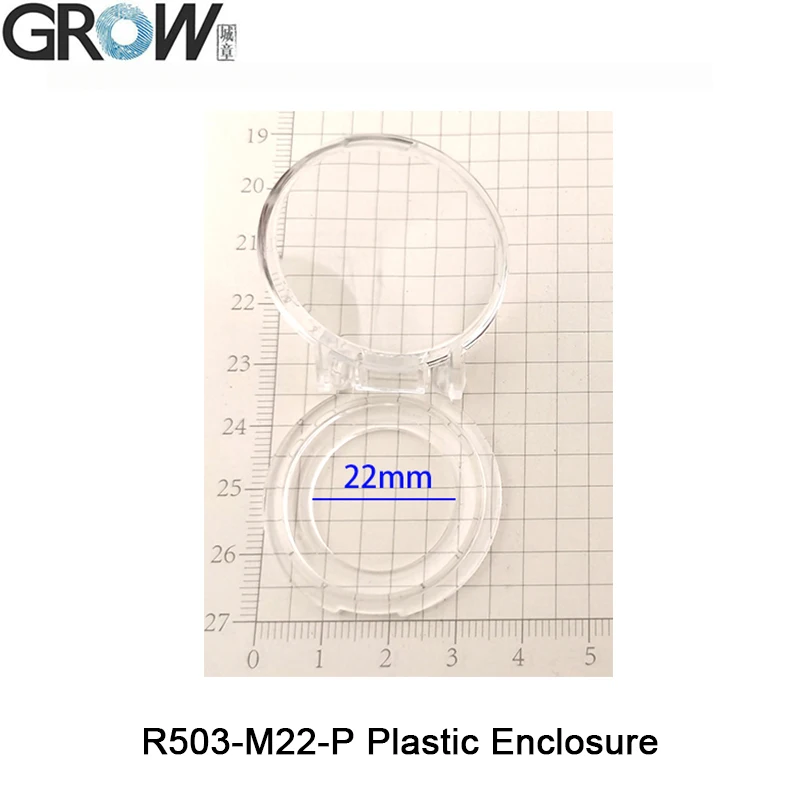

R503-M22 Gabinete plástico
12. Toys e Sports – Lugar de Origem : China Continente
Mostra do comprador:

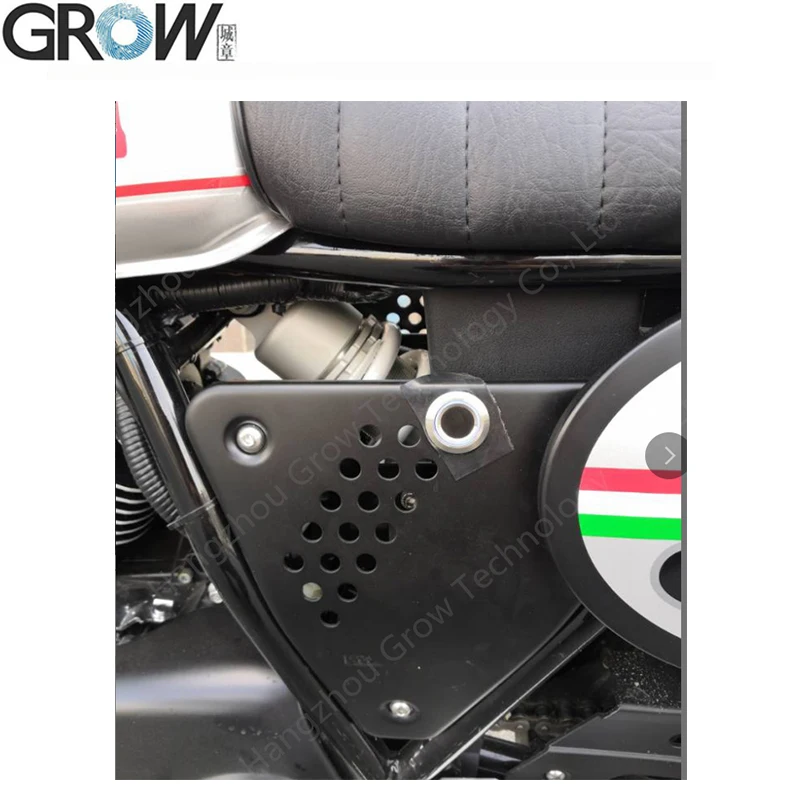

Para o motorcryle(R503)
13. Beauty e Health – Idade : Middle Age

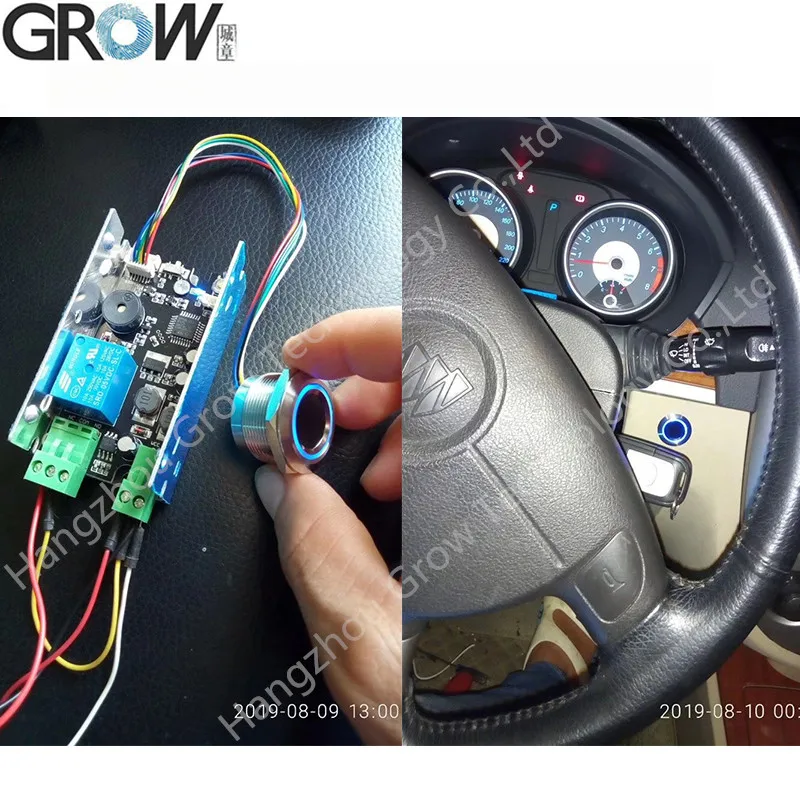

Para o carro 🙁 K215-V1.3 + R503)
14. Phones e Accessories – Estação : Outono – Inverno
15. 200 Capacidade Sh1.0-6pin R503-m22 – Data de Lançamento : Inverno 2023
