Crescer K219-a Mais R503 Programável Impressão Digital Placa de Controle Infravermelho Relé Controle Interruptor de Controle Tempo
Dispositivo de Reconhecimento de Impressão Digital
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | K219-a+r503 |
| Nome da Marca | Grow |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | Outro |
| Power Supply | Dc12v |
| Output | Relay(max. Current: 10a) |
| Fingerprint Capacity | 120 Pieces(20 Fingerprints PER Relay Position) |
1. Cheap Dispositivo de Reconhecimento de Impressão Digital
DC12V, 6 relés, saída do relé, tempo do relé: 0.5s-99s, tem controlo a distância
· Fonte de energia DC12V
· Saída: Relé (Max. atual: 10A)
· Capacidade do fingerprint: 120 partes ( 20 impressões digitais por posição do relé )
· Botão K1-K6 SET corresponde ao relé No.1-6
· Capacidade do fingerprint: 120 partes ( 20 impressões digitais por posição do relé )
· Botão K1-K6 SET corresponde ao relé No.1-6
Controle a gestão do conselho: Impressão digital, controle remoto (IR)
2. Dispositivo de Reconhecimento de Impressão Digital
1. Tenha 6 Botões SET
2. Tenha 6 Relés
3. Um botão SET controla um relé
4. Cada relé pode armazenar 20 Peças Impressão digital, Total 120 Peças
5. A mesma impressão digital pode ser aberta com o relé diferente ao mesmo tempo
6. Use o botão SET para Registrar impressões digitais Ao relé diferente
7. Use o botão SET para Apagar Único Impressão digital da Posção do Relé
8. Use o botão SET para Apagar tudo Impressão digital da posição do relé
9. Tenha Senha do admin
10. Use o controle remoto para Registrar impressões digitais para Relé diferente
Onze. Usar o controle remoto para Apagar Solteiro Impressão digital da Posção do Relé
12. Usar o controle remoto para Apagar Todos Impressão digital da Posção do Relé
Treze. Usar o controle remoto para Ajuste o tempo de diferentes relés (0.5s-99s)

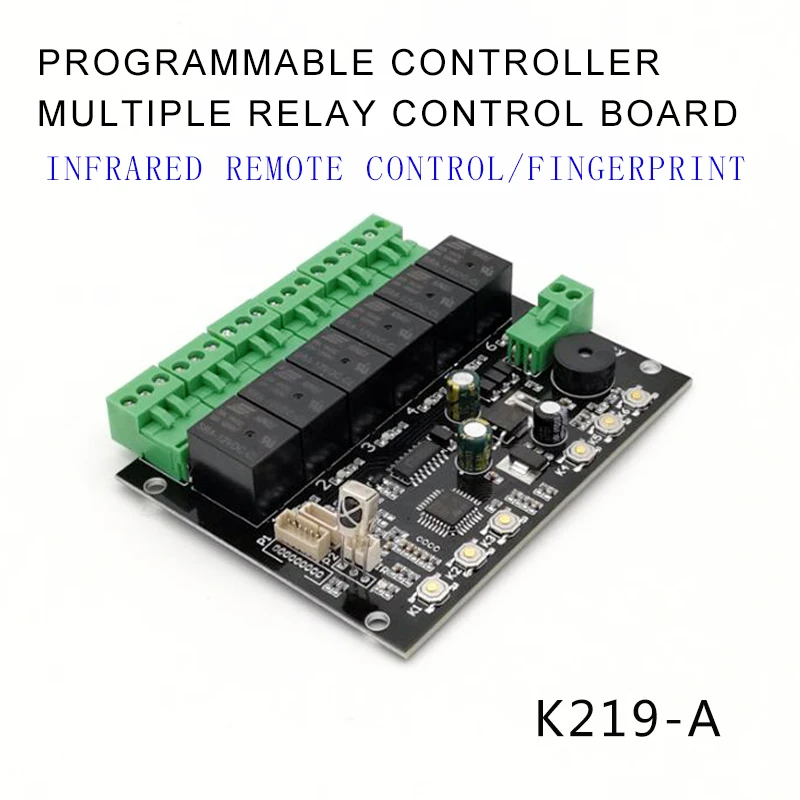

3. Crescer K219-a + R503 Programável Impressão Digital
(Antes da operação, é necessário acordar em espera. Toque no módulo da impressão digital, e a luz indicadora está ligada, a seguir pode ser ajustado.)
1. Botão SET (K1-K6):
1.1 Registrar impressão digital:
Pressione o botão SET em breve, a luz indicadora azul pisca rapidamente significa sistema no estado do registro, coloque o dedo na área de coleta, registro de impressão digital bem-sucedido ao ouvir música. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado do registro; se não for necessário adicionar mais impressões digitais, esperando alguns segundos para sair.
1.2 Excluir impressões digitais:
1.2.1 Eliminar impressões digitais posição única relé: Pressione e segure o botão SET correspondente, a luz indicadora azul pisca rapidamente, ouça o sinal sonoro longo do &Di&, afrouxe o dedo, a luz indicadora do relé acesa e ouça a música, significa que a localização das impressões digitais é apagada;
1.2.2 Excluir todas as impressões digitais posição relé (Voltar à fábrica padrão): Pressione e comprido qualquer botão SET para ouvir o longo sinal sonoro &Di& duas vezes, toda a luz indicadora acesa, significa operação de inicialização bem-sucedida, de volta ao padrão de fábrica.
2. Controlo a distância:
Senha padrão: 123456 Comprimento da senha: 6 números
Indicador vermelho iluminado significa na programação indicada, música significa operação bem sucedida. Pressione # para sair.
2.1 Alterar senha do administrador: Pressione * Senha * 1 * Nova senha * Nova senha #
A senha do administrador só pode ser usada para configurações administrativas, não para desbloquear.
2,2. Registrar impressão digital do usuário: Pressione * Senha * 2 * Posição do relé (01-06)#
A luz neste local irá ligar, colocar o dedo na área de coleta, registro de impressão digital bem sucedido ao ouvir música. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado do registro. Se as impressões digitais estiverem cheias, terá o tom de aviso “Di Di Di”.
(Nota: quando um dedo incorpora diversas posições do relé ao mesmo tempo, o dedo pode abrir relés diferentes, e o tempo do intervalo é 0,5 segundos)
2,3. Excluir impressão digital do usuário: Pressione * Senha * 6 * Posição do relé (01-06)#
A luz neste local acende-se e pode ouvir música, indicando que a impressão digital da posição do relé foi eliminada com sucesso
2,4. Ajustando o tempo do relé: Pressione * Senha * 5 * Posição do relé (01-06)* Tempo (00-99)#
(00 significa 0. 5S, 01 significa 1s, 02 significa 2s,…,99 significa 99s)
2,5. Limpe o sistema e volte ao padrão de fábrica: Pressione * Senha * 3 * Senha #
Todas as luzes do relé estão acesas, indicando que a limpeza é bem-sucedida e volta ao padrão de fábrica.
K219-A pode ser usado junto com o módulo de impressão digital R502,R502-A,R502-AW, R503
4. Cheap Dispositivo de Reconhecimento de Impressão Digital
|
Modelo
|
R503
|
|
Tipo
|
Módulo Impressão Digital Capacitiva
|
|
Interface
|
UART(TTL)
|
|
Resolução
|
508 PPP
|
|
Tensão
|
CC 3,3 V
|
|
Fingerprint Capacidade
|
200
|
|
Sensoriamento matriz
|
Pixel 192*192
|
|
Trabalho atual
|
20mA
|
|
Corrente standby
|
Tensão standby típica do toque: 3.3V, corrente média: 2uA
|
|
Tamanho externo do módulo do fingerprint
|
Diâmetro 28(mm)
|
|
Tamanho interno do módulo Fingerprint
|
Diâmetro 23,5 (mm)
|
|
Altura do módulo Fingerprint
|
19(mm)
|
|
Área coleção eficaz
|
Diâmetro 15,5 (mm)
|
|
Conector
|
MX1.0-6Pin
|
|
Controle LED
|
SIM
|
|
Cor LED
|
Roxo e azul e vermelho
|
|
Digitalização velocidade
|
<0,2 segundo
|
|
Verificação Velocidade
|
<0,3 segundo
|
|
Método correspondente
|
1:1; 1:N
|
|
TRF
|
=1%
|
|
MUITO
|
=0.001%
|
|
Ambiente do trabalho
|
-20C — 60C
|
|
Umidade do trabalho
|
10-85%
|
|
Capacidade anti-estática
|
15KV
|
|
Intensidade resistência abrasiva
|
1 milhão vezes
|
|
Comunicações baud rate (UART):
|
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps)
|
R503 Upgrade para versão impermeável, nível impermeável: IP65
Quando a temperatura do ambiente do uso flutua extremamente, pode afetar a colagem, assim afetando o efeito impermeável.
5. Dispositivo de Reconhecimento de Impressão Digital
· Fornecer Free Reference SDK Files para Arduino, Android,.Net,Windows e assim por diante.
· Fornecer Manual do Usuário
· Fornecer Manual do Usuário
Você pode baixar o manual do usuário R503 a partir deste site link:
Você pode dowload o manual do usuário K219-A deste link do site:
K219-A Operação Vídeo no Youtube:
Vídeo exibição operação do programa R503 Teste no Youtube:
Se precisa arquivos SDK, pls entre em contato conosco.
6. Crescer K219-a + R503 Programável Impressão Digital
7. Cheap Dispositivo de Reconhecimento de Impressão Digital

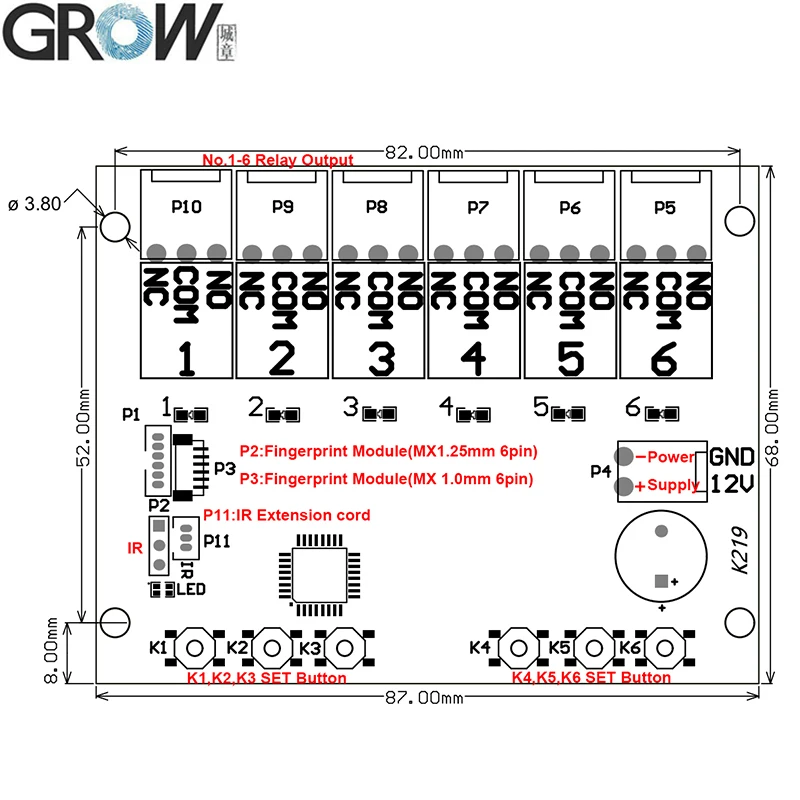

K219-A Circuit board diagrama
8. Dispositivo de Reconhecimento de Impressão Digital
9. Crescer K219-a + R503 Programável Impressão Digital

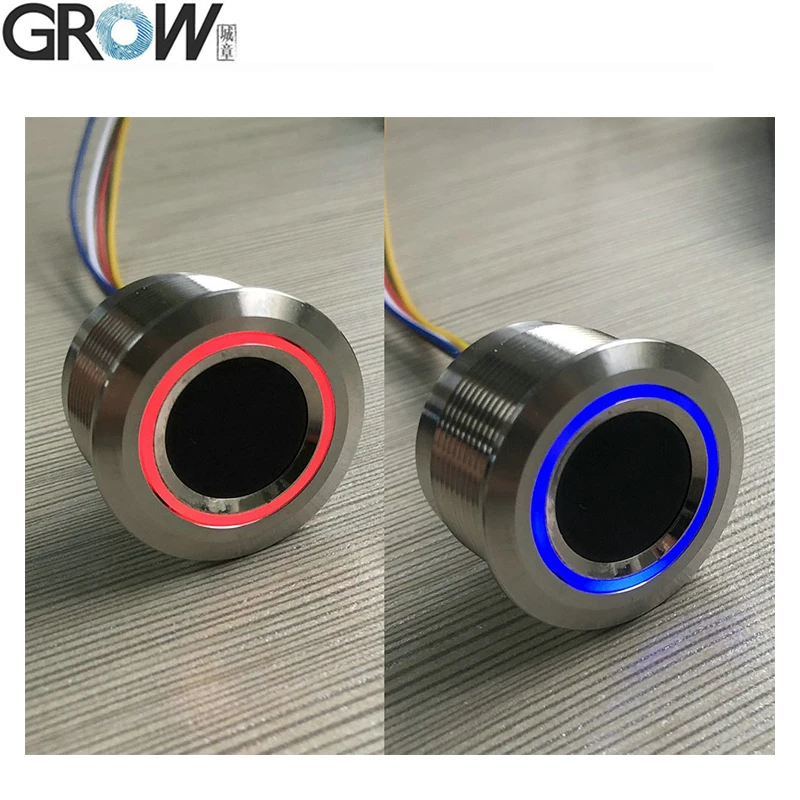

Módulo Impressão Digital R503
10. Cheap Dispositivo de Reconhecimento de Impressão Digital
11. Dispositivo de Reconhecimento de Impressão Digital
12. Crescer K219-a + R503 Programável Impressão Digital

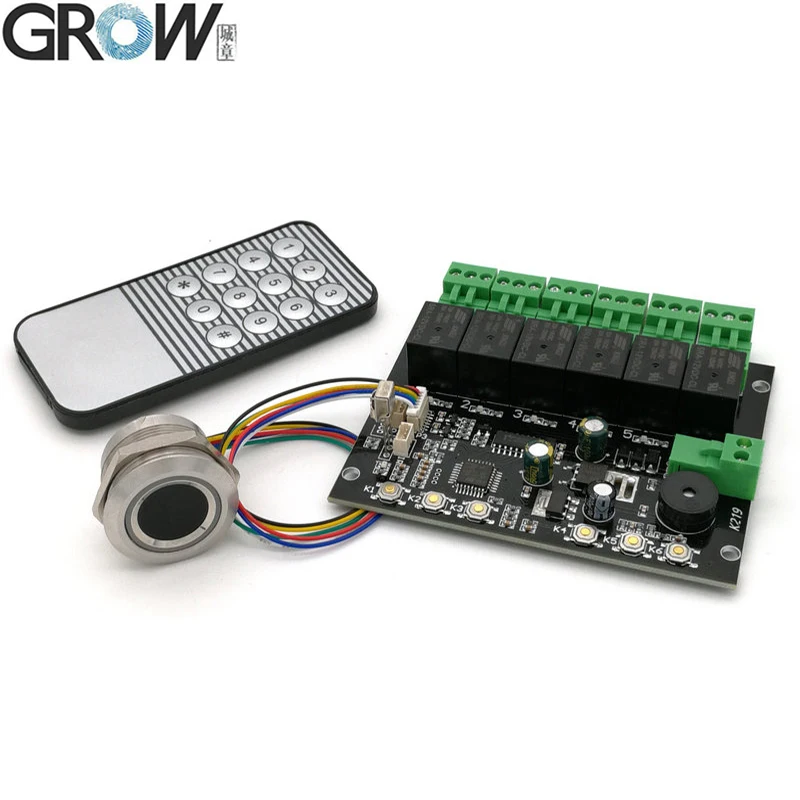

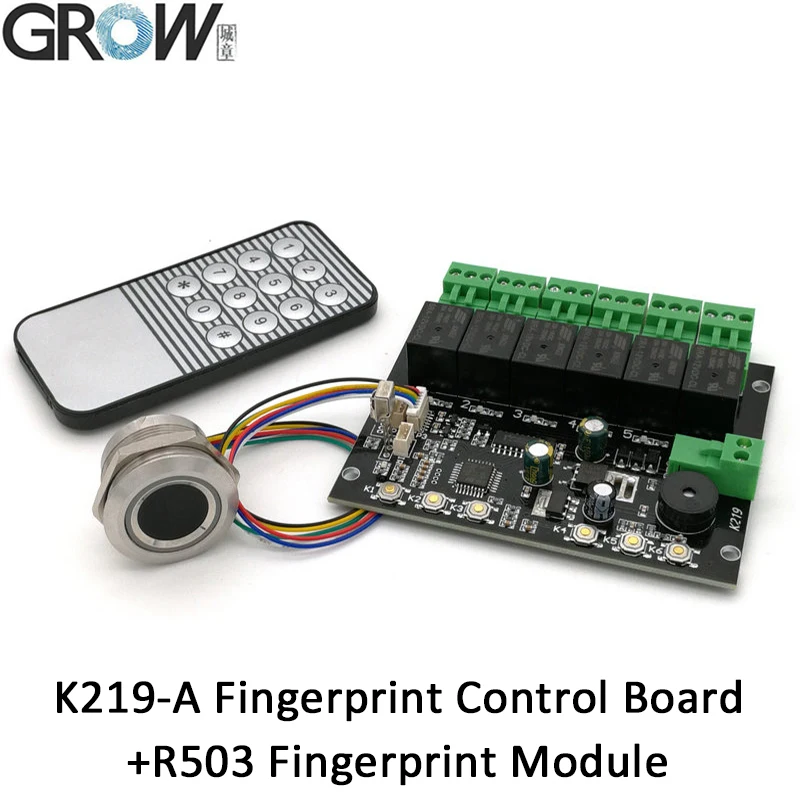

K219-A Fingerprint Control Board + R503 Fingerprint module + Nut + Controle Remoto
13. Cheap Dispositivo de Reconhecimento de Impressão Digital
14. Dispositivo de Reconhecimento de Impressão Digital
15. Crescer K219-a + R503 Programável Impressão Digital
