Crescer-capacitive Fingerprint Access Control Board Anel Indicador de Luz Baixo Consumo de Energia K202 Mais R503 Dc12v
Dispositivo de Reconhecimento de Impressão Digital
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | K202+r503 |
| Nome da Marca | Grow |
| Origem | CN (origem) |
| Plataforma de Casa Inteligente | Outro |
| Power Supply | Dc12v |
| Output | Relay(max. Current: 10a) |
| Standby Current | 15ua |
| Fingerprint Capacity | 120 |
| LED Control | YES |
| K202 Size | 64.4*25.4mm |
| R503 Size | Diameter 28mm |
1. Dispositivo de Reconhecimento de Impressão Digital – Compatibilidade : Todos Compatíveis
DC12V, saída do relé, tempo de relé: 0, 5-30 segundos, baixo consumo de energia, função Admin/usuário
· P1: Alimentação: DC12V
· Saída: Relé (Max. atual: 10A)
· Standby atual: 15uA
· Capacidade do fingerprint: 120 partes
· Tamanho: 64,4*25,4mm
· Saída: Relé (Max. atual: 10A)
· Standby atual: 15uA
· Capacidade do fingerprint: 120 partes
· Tamanho: 64,4*25,4mm
2. Crescer-capacitive Fingerprint Access Control Board Anel Indicador – tipo : no Pulso
1. Botão SET-Register Administrator Fingerprint: Pressione o botão SET em breve, a luz indicadora azul pisca rapidamente e o sistema no estado do registro, coloque o mesmo dedo administrativo com várias vezes na área de coleta de impressões digitais até ouvir música significar registro de impressões digitais bem-sucedido. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado do registro; se não for necessário adicionar mais impressões digitais, esperando alguns segundos.
2. Registre a impressão digital do usuário: Pressione a impressão digital do administrador até que a luz indicadora azul pisque rapidamente e ouça a música, os meios podem adicionar a impressão digital do usuário. Coloque o mesmo dedo do usuário várias vezes na área de coleta de impressões digitais até ouvir música significar registro de impressões digitais bem-sucedido. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado do registro; se não for necessário adicionar mais impressões digitais, esperando alguns segundos.
3. Excluir impressão digital do usuário: Pressione a impressão digital do administrador cerca de 12 segundos até ouvir &Di-& e música, significa impressões digitais do usuário são excluídos.
4. Voltar à fábrica padrão: Pressione o botão SET até ouvir &Di& longo sinal sonoro e música, significa operação de inicialização bem sucedida.

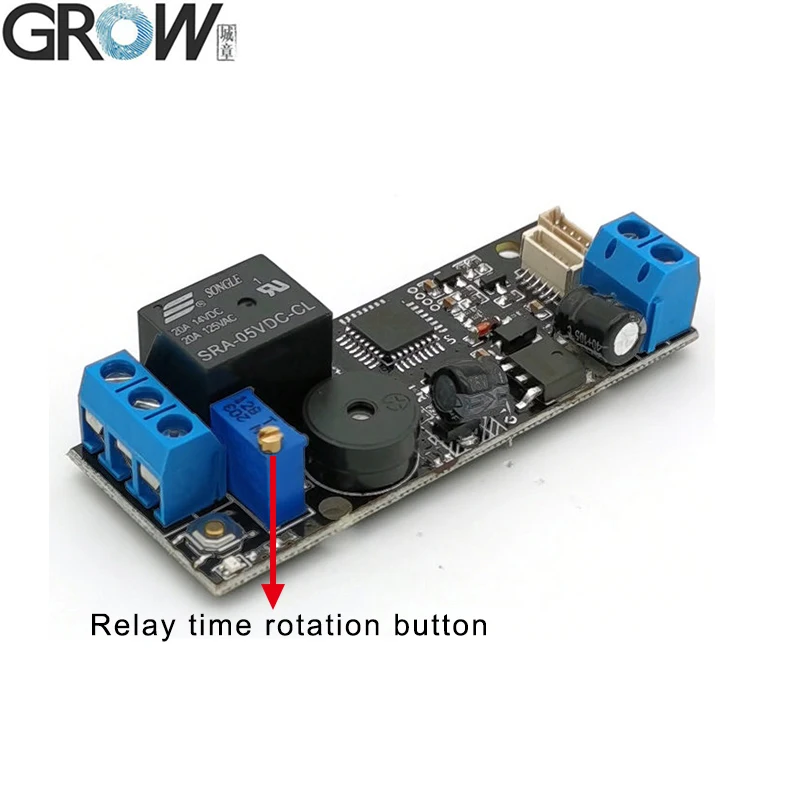

5. Ajuste o tempo do relé: Gire K2 para definir o tempo de fechamento do relé de 0,5 a 30 segundos. O relé é saída do contato, sinal do interruptor, nenhuma saída da tensão.
6. Uso: Pressione o dedo, o relé fecha depois que a impressão digital passa e o tempo de fechamento é determinado por K2.
Nota:
1. Todas as luzes indicadoras estão apagadas no estado de espera e as luzes estão acesas no estado de trabalho;
2. Qualquer impressão digital pode ser usada no estado de fábrica, mas a função será inválida depois que a impressão digital for registrada.
K202 pode ser usado junto com o módulo de impressão digital R301T,R307,R502,R502-A,R502-AW,R502-F,R503
3. Cheap Dispositivo de Reconhecimento de Impressão Digital – Sistema : Nenhum
|
Modelo
|
R503
|
|
Tipo
|
Módulo Impressão Digital Capacitiva
|
|
Interface
|
UART(TTL)
|
|
Resolução
|
508 PPP
|
|
Tensão
|
CC 3,3 V
|
|
Fingerprint Capacidade
|
200
|
|
Sensoriamento matriz
|
Pixel 192*192
|
|
Trabalho atual
|
20mA
|
|
Corrente standby
|
Tensão standby típica do toque: 3.3V, corrente média: 2uA
|
|
Tamanho externo do módulo do fingerprint
|
Diâmetro 28 (mm)
|
|
Tamanho interno do módulo Fingerprint
|
Diâmetro 23,5 (mm)
|
|
Altura do módulo Fingerprint
|
19 (mm)
|
|
Área coleção eficaz
|
Diâmetro 15,5 (mm)
|
|

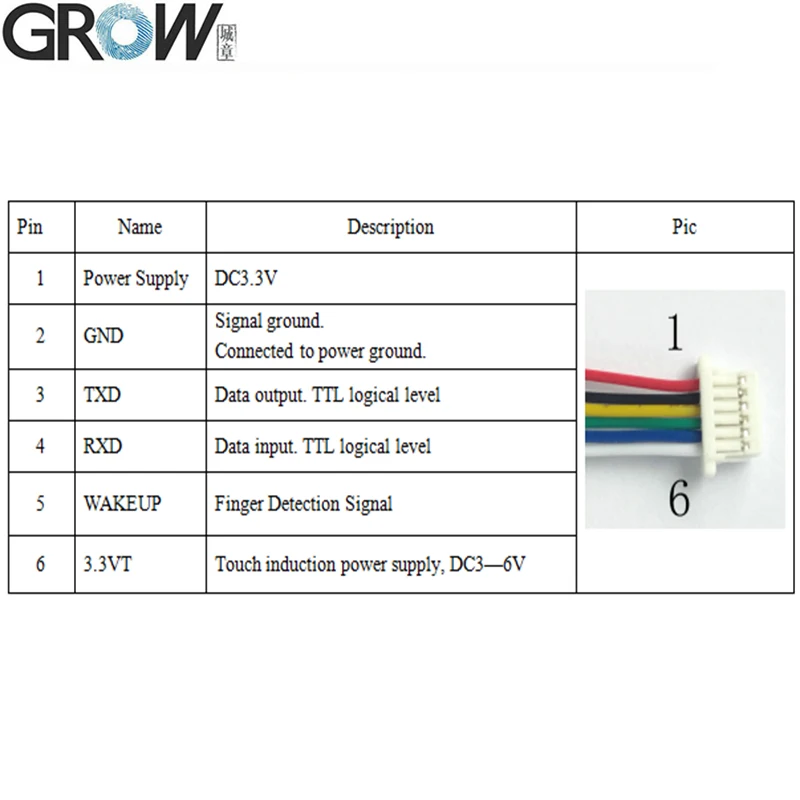

Conector
|
MX1.0-6Pin
|
|
Controle LED
|
SIM
|
|
Cor LED
|
Azul e Vermelho
|
|
Digitalização velocidade
|
<0,2 segundo
|
|
Verificação Velocidade
|
<0,3 segundo
|
|
Método correspondente
|
1:1; 1:N
|
|
TRF
|
=1%
|
|
MUITO
|
=0.001%
|
|
Ambiente do trabalho
|
-20C — 60C
|
|
Umidade do trabalho
|
10-85%
|
|
Capacidade anti-estática
|
15KV
|
|
Intensidade resistência abrasiva
|
1 milhão vezes
|
|
Comunicações baud rate (UART):
|
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps)
|
R503 Upgrade para versão impermeável, nível impermeável: IP65
Quando a temperatura do ambiente do uso flutua extremamente, pode afetar a colagem, assim afetando o efeito impermeável.
4. Dispositivo de Reconhecimento de Impressão Digital – Rom : 128 mb
· Fornecer Free Reference SDK Files para Arduino, Android,.Net,Windows e assim por diante.
· Fornecer Manual do Usuário
· Fornecer Manual do Usuário
Você pode baixar o manual do usuário R503 a partir deste site link:
Você pode baixar o manual do usuário K202 a partir deste site link:
K202 + R503 registrar impressão digital vídeo no Youtube:
K202 + R503 ajustam o vídeo do tempo do relé em Youtube:
Se precisa arquivos SDK, pls entre em contato conosco.
5. Crescer-capacitive Fingerprint Access Control Board Anel Indicador – Ram : 128 mb
6. Cheap Dispositivo de Reconhecimento de Impressão Digital – Câmera Traseira : Nenhum

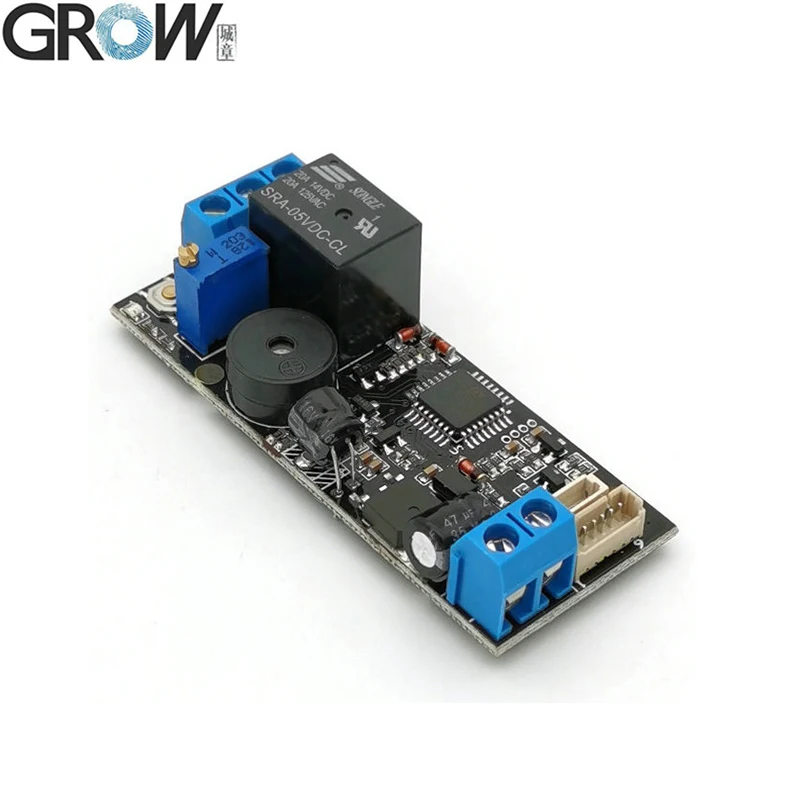

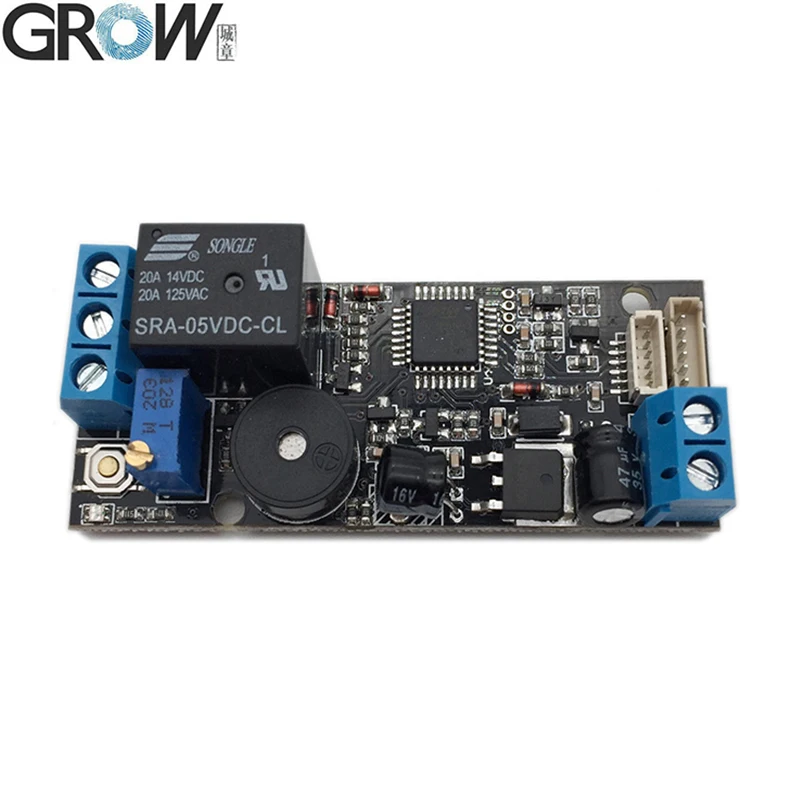

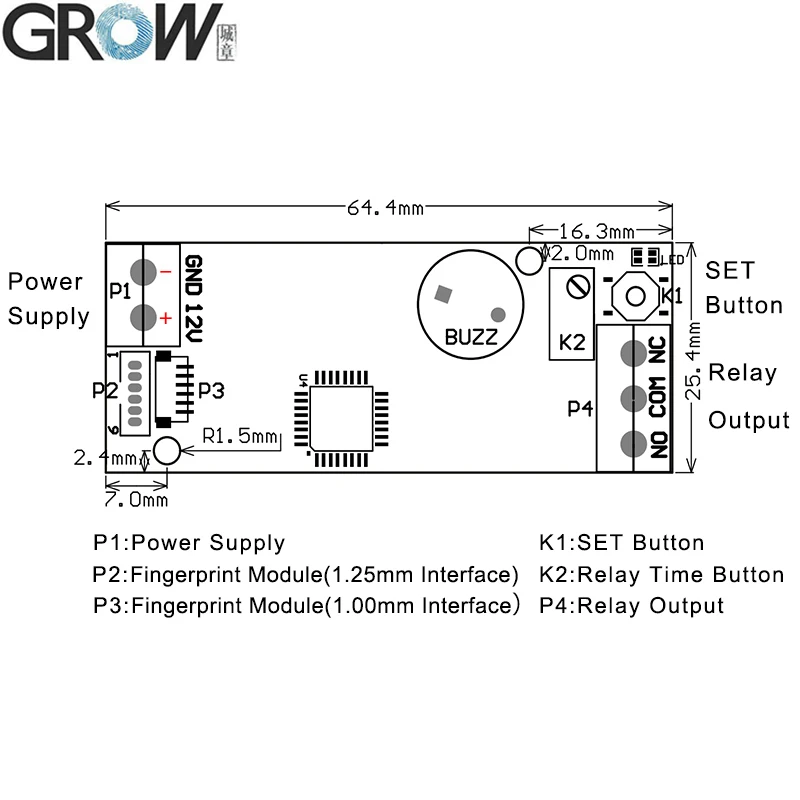

K202 Circuit board diagrama
7. Dispositivo de Reconhecimento de Impressão Digital – Capacidade da Bateria : 120-180mah
8. Crescer-capacitive Fingerprint Access Control Board Anel Indicador – Modo de Rede : Nenhum
9. Cheap Dispositivo de Reconhecimento de Impressão Digital – Gps : Sim

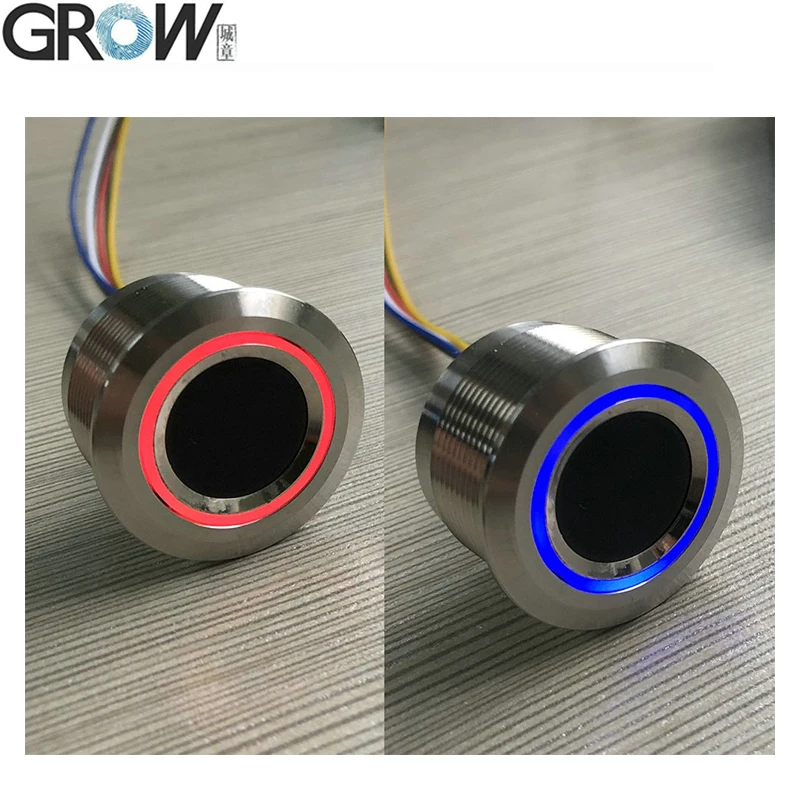

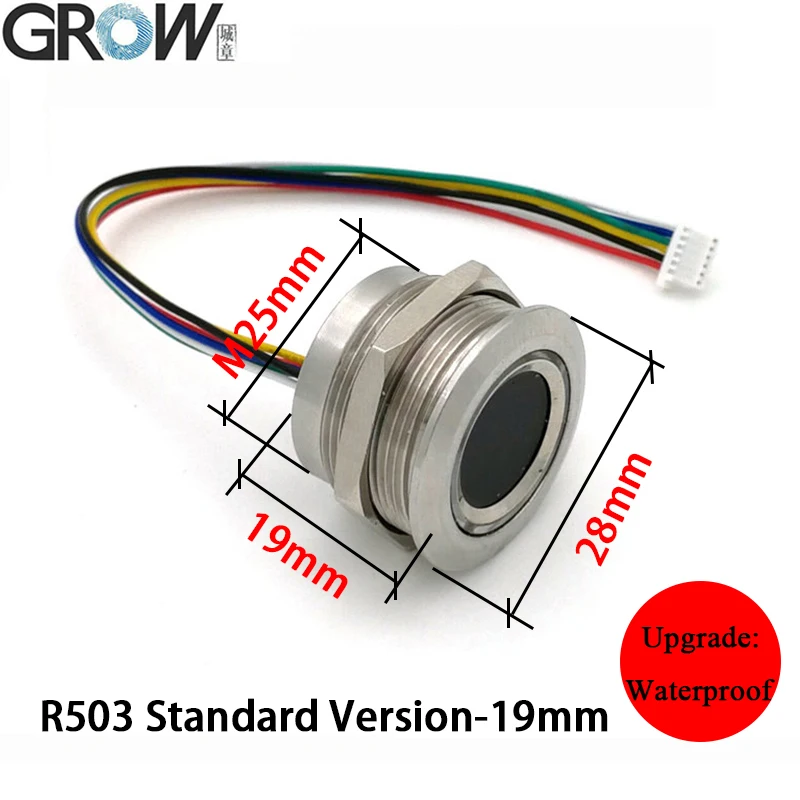

Módulo Impressão Digital R503
10. Dispositivo de Reconhecimento de Impressão Digital – Vários Mostradores : Sim
11. Crescer-capacitive Fingerprint Access Control Board Anel Indicador – Mecanismo : Sim
12. Cheap Dispositivo de Reconhecimento de Impressão Digital – Cartão Sim Disponível : Não
13. Dispositivo de Reconhecimento de Impressão Digital – Grau de Impermeabilidade : à Prova d’ Água

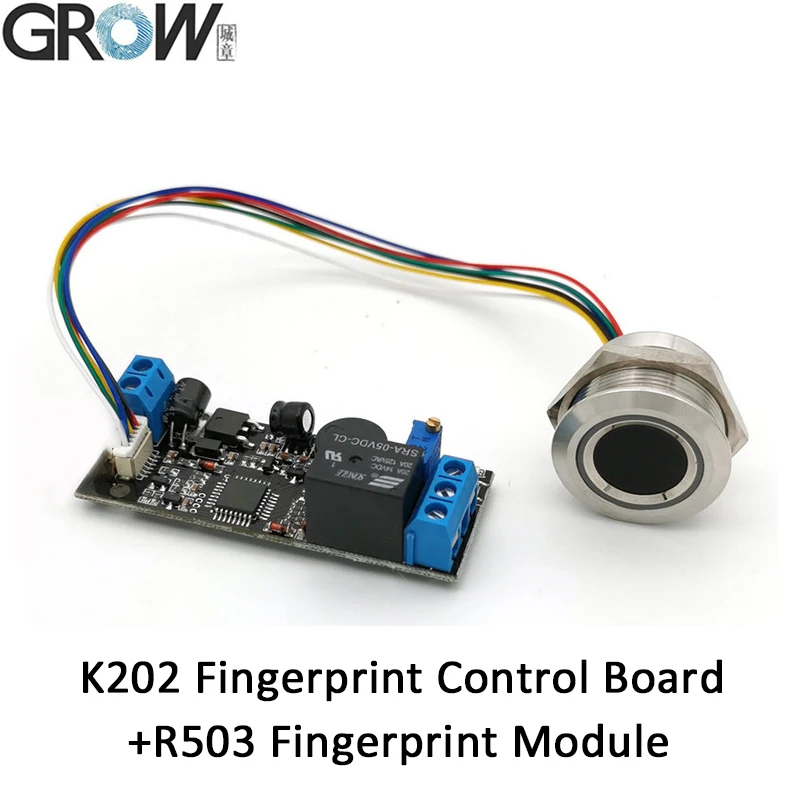

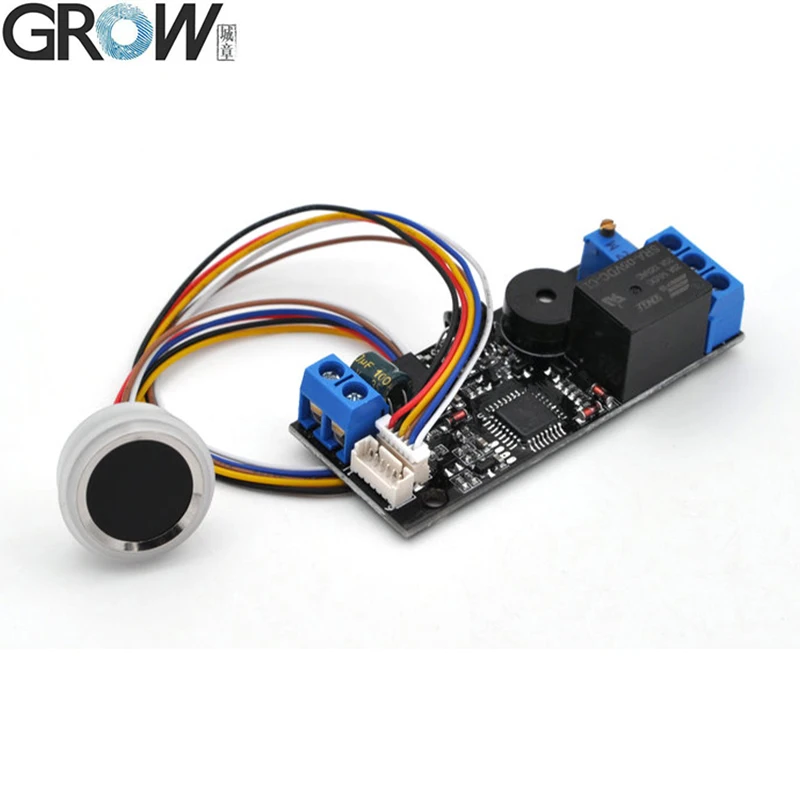

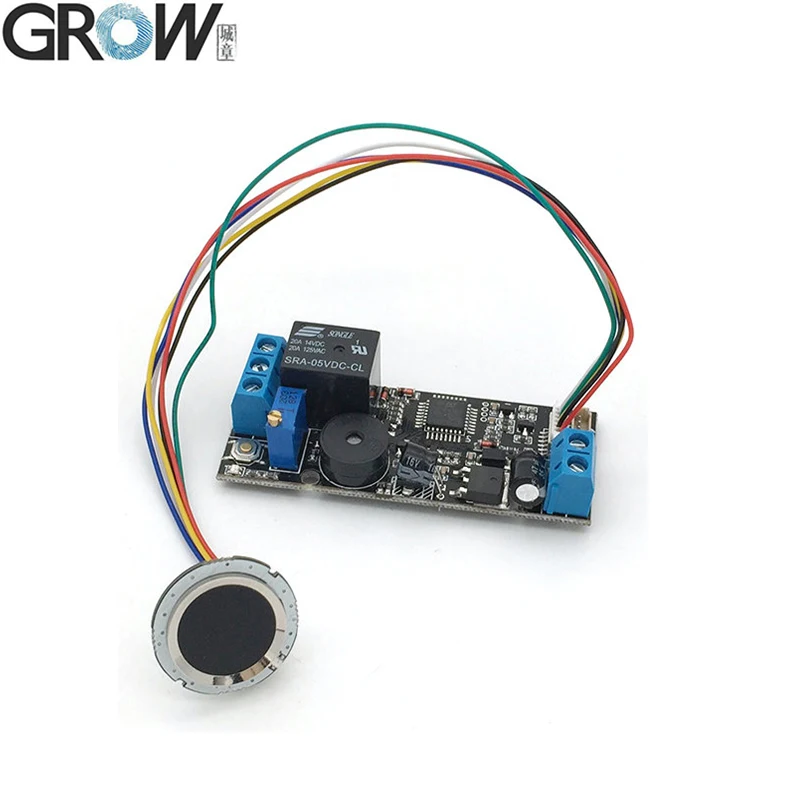

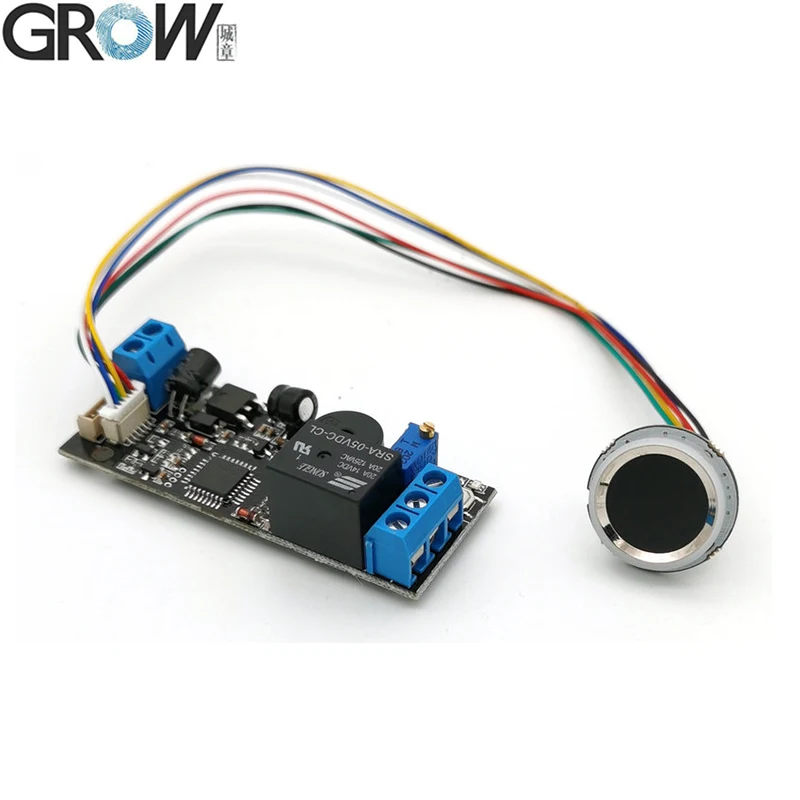

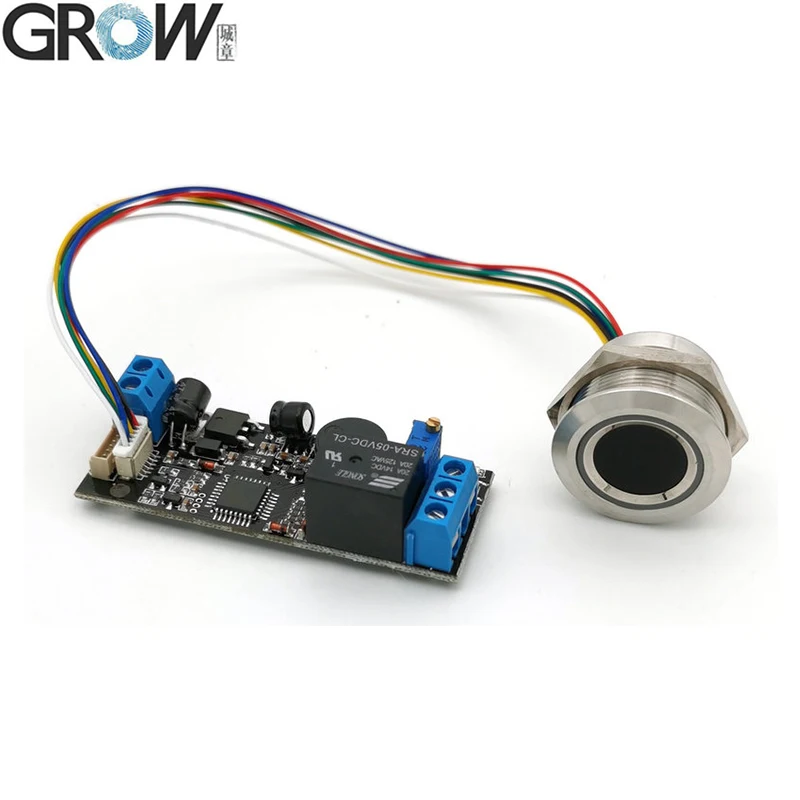

K202 Fingerprint Control Board + R503 Fingerprint módulo + porca
14. Crescer-capacitive Fingerprint Access Control Board Anel Indicador – Material de Banda : Rubber
15. Cheap Dispositivo de Reconhecimento de Impressão Digital – Material do Estojo : Plástico
O K202 pode ser usado junto com o módulo capacitivo R301T
16. Dispositivo de Reconhecimento de Impressão Digital – Formato de Tela : Square

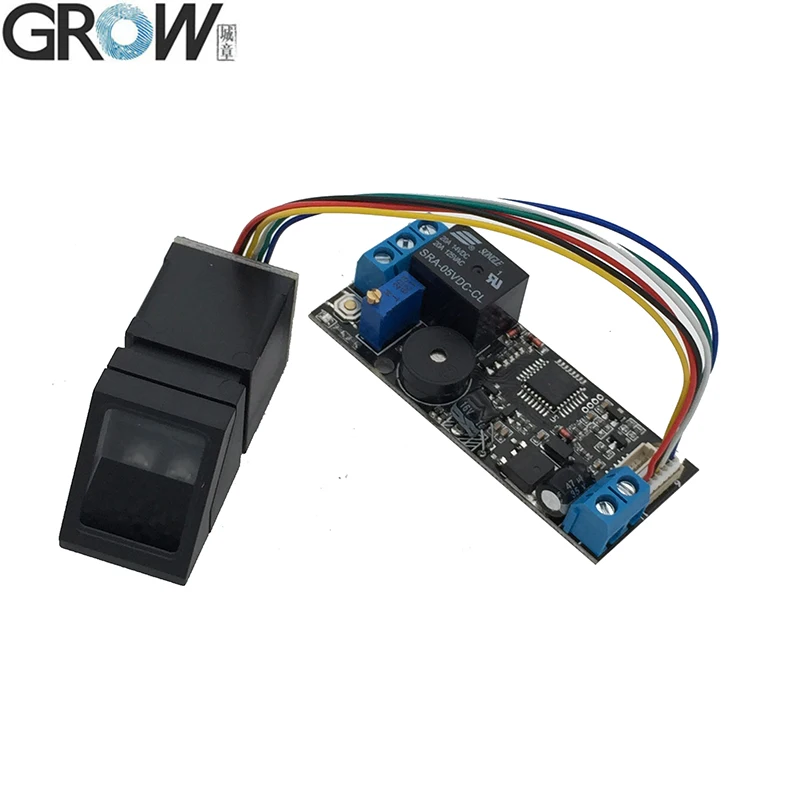

K202 pode ser usado junto com o módulo R307 impressão digital óptica
17. Crescer-capacitive Fingerprint Access Control Board Anel Indicador – Faixa Etária Adequada : Adult
K202 pode ser usado junto com o módulo capacitivo R502
18. Cheap Dispositivo de Reconhecimento de Impressão Digital – Estilo : Sport

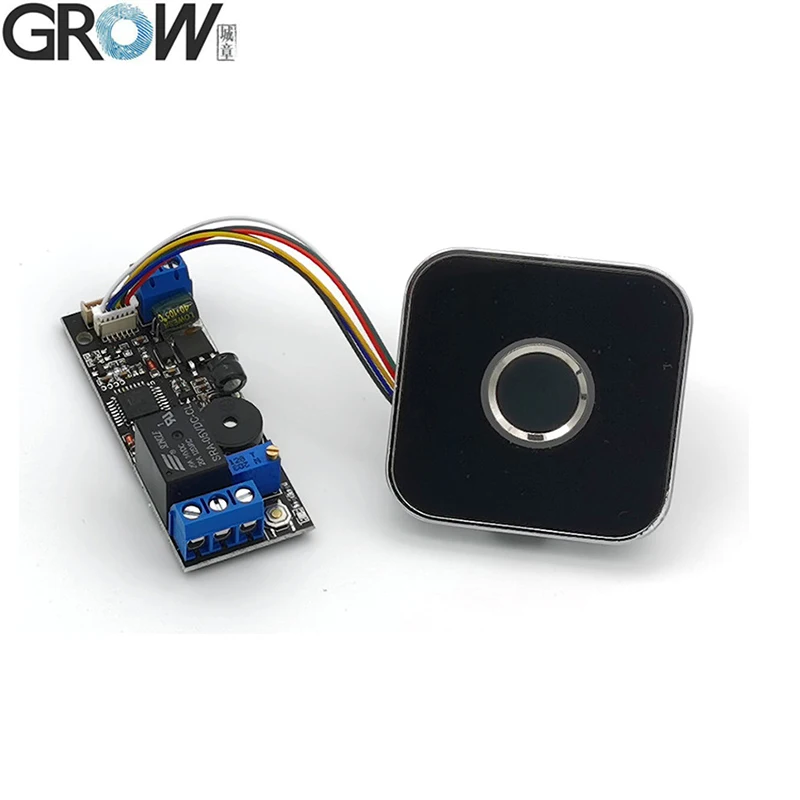

K202 pode ser usado junto com o módulo de impressão digital capacitivo
19. Dispositivo de Reconhecimento de Impressão Digital – tipo de Movimento : Eletrônico

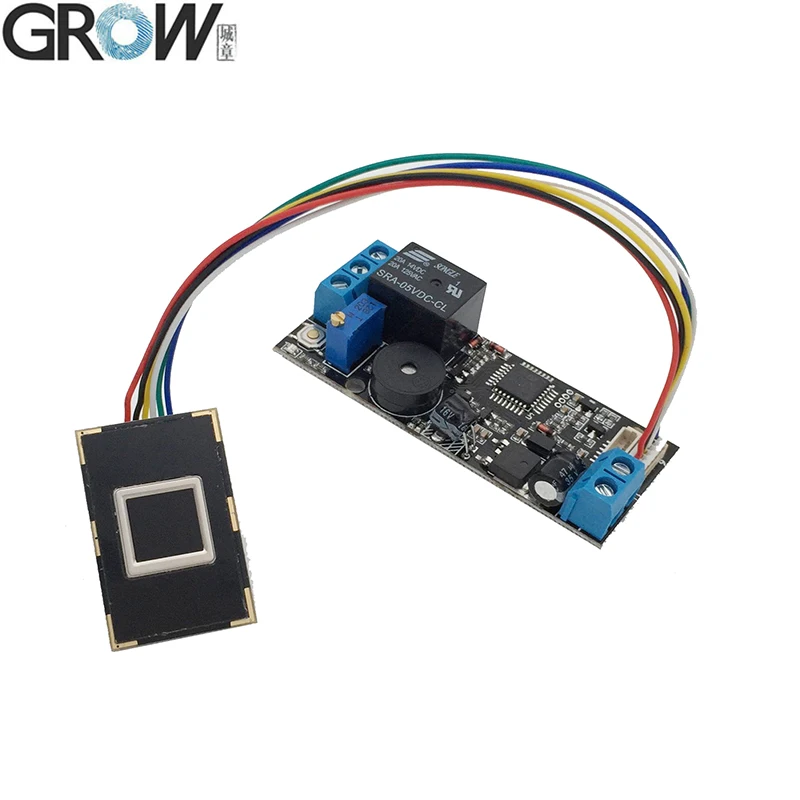

K202 pode ser usado junto com o módulo de impressão digital capacitivo
20. Crescer-capacitive Fingerprint Access Control Board Anel Indicador – Bateria Removível : Sim
K202 pode ser usado junto com o módulo capacitivo impermeável da impressão digital do R502-F
21. Cheap Dispositivo de Reconhecimento de Impressão Digital – Aplicativo Disponível para Download : Não
22. Dispositivo de Reconhecimento de Impressão Digital – Pulseira Removível : Sim
23. Crescer-capacitive Fingerprint Access Control Board Anel Indicador – Nome da Marca : Garmin
