Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Atc100b |
| Origem | CN (origem) |
Série ATC 100 B
Porcelana Superchip®
Capacitores multicamadas
• Caso B Tamanho (.110 &x .110&)

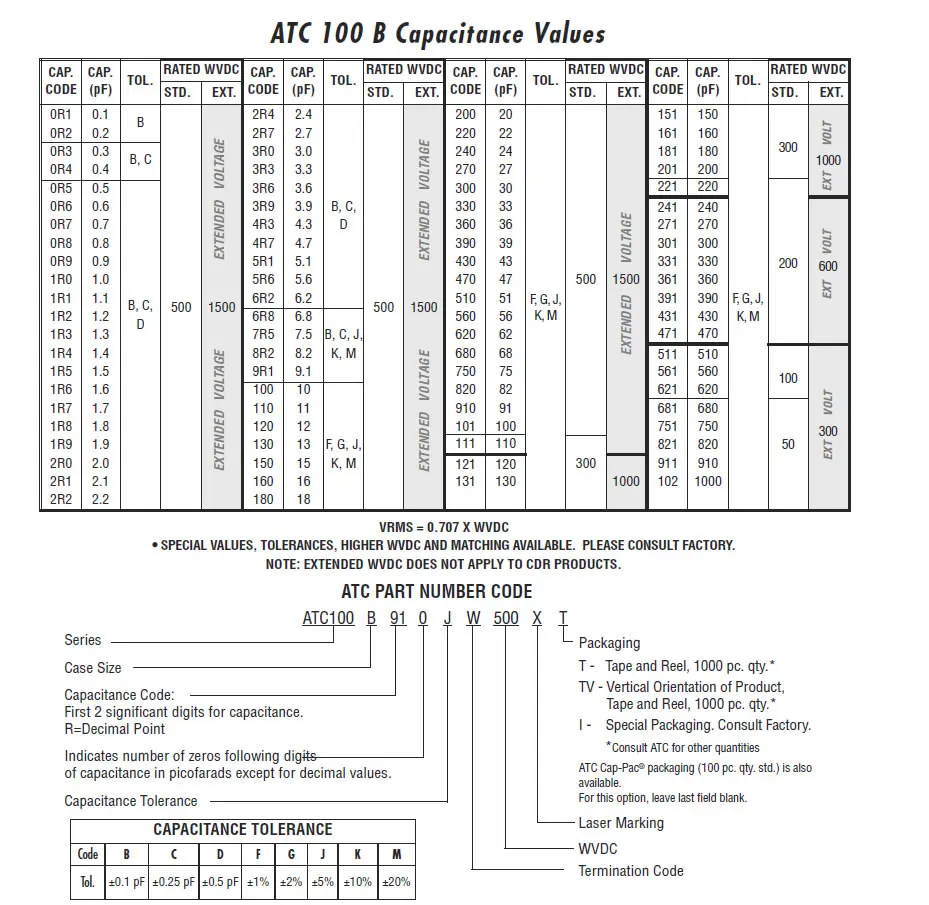

• Faixa Capacitância 0,1 pF a 1000 pF
• Alto Q
• Desempenho Ultra-Estável
• Baixo ESR/ESL
• Alta auto-ressonância
• Baixo ruído
• Confiabilidade Estabelecida (QPL)
• WVDC estendido até 1500 VDC
FATOR DE QUALIDADE (Q): maior que 10.000 a 1 MHz.
COEFICIENTE DE CAPACITÂNCIA DE TEMPERATURA (TCC):
+ 90 ± 20 PPM/°C (-55 °C a + 125 °C)
+ 90 ± 30 PPM/°C (+ 125 °C a + 175 °C)
RESISTÊNCIA DE ISOLAMENTO (IR):
0,1 pF a 470 pF:
106 Megohms min. @ + 25 °C a WVDC nominal.
105 Megohms min. @ + 125 °C a WVDC nominal.
510 pF a 1000 pF:
105 Megohms min. @ + 25 °C a WVDC nominal.
104 Megohms min. @ + 125 °C a WVDC nominal.
IR acima de + 125 °C é derated por uma ordem de grandeza.
TENSÃO DE DENÚNCIA DIELÉTRICA (DWV):
250% de WVDC para capacitores avaliados em 500 volts DC ou menos por 5 segundos.
150% de WVDC para capacitores avaliados em 1250 volts DC ou menos por 5 segundos.
120% de WVDC para capacitores acima de 1250 volts DC por 5 segundos.
RETRACE: Menos de ± (0,02% ou 0,02 pF), o que for maior.
EFEITOS DE ENVELHECIMENTO: Nenhum
EFEITOS PIEZOELÉTRICOS: Nenhum
(Nenhuma variação capacitância com tensão ou pressão).
CAPACITÂNCIA DRIFT: ± (0,02% ou 0,02 pF), o que for maior.
GAMA DE TEMPERATURA DE OPERAÇÃO:
0,1 a 330 pF: de-55 °C a + 175 °C
360 a 1000 pF: de-55 °C a + 125 °C
ENSAIOS AMBIENTAIS
Capacitores Série ATC 100 B são projetados e fabricados para
Atender e exceder os requisitos de EIA-198, MIL-PRF-55681
E £.
CHOQUE TÉRMICO: MIL-STD-202, Método 107, Condição A.
RESISTÊNCIA À UMIDADE: MIL-STD-202, Método 106.
HUMIDADE DE BAIXA TENSÃO:
MIL-STD-202, Método 103, Condição A, com 1,5 Volts DC aplicado
Submetido a um ambiente de 85 °C com 85% de humidade relativa
Para
240 horas min.
TESTE DE VIDA:
MIL-STD-202, método 108, durante 2000 horas, a 125 °C.
Tensão aplicada:
200% de WVDC para capacitores classificados em 500 volts DC ou menos.
120% de WVDC para capacitores classificados em 1250 volts DC ou menos.
100% de WVDC para capacitores acima de 1250 volts DC.
