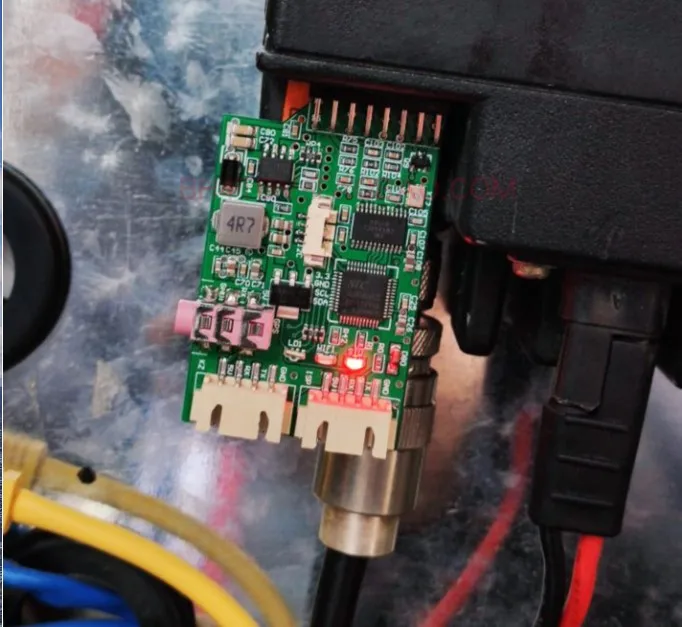

Aprs Digi Placa Relé Digital Gm300

Não inclua cabo USB para download TTL

Um indicativo de chamada pode ser definido

O módulo WIFI não está incluído. Se você precisa o módulo WIFI, compre por favor a terceira opção

1. High Quality Segurança e Proteção – Número do Modelo : Other

Indicador LED verde:

A estação de rádio RF recebe os dados e pisca após decodificar com sucesso.

Indicador LED vermelho:

A estação de rádio RF envia um farol que pisca ao retransmitir.

Indicador LED azul:

Durante o standby, piscando em intervalos de 1S, indicando que a placa-mãe está operando normalmente.

Outro status LED:

? Quando a placa principal é ligada ou reiniciada pela primeira vez ou quando os parâmetros de configuração são salvos, o LED branco pisca várias vezes ao mesmo tempo.

Se o GM300 não tiver um painel, siga as configurações do jumper abaixo.

2. Segurança e Proteção – Ingrediente : Astaxanthin Essence

3. Aprs Digi Placa Relé Digital Gm300 – tipo de Item : Toner

Definir dicas:

Não conecte a placa de interface ao rádio. Use o cabo de dados USB para TTL para conectar a interface. A fonte de alimentação vem do cabo de dados USB para TTL.

1. Você não precisa inserir instruções palavra por palavra.

2. Só precisa inserir qualquer caractere e retornar toda a lista de instruções.

3. Na lista, copie as instruções necessárias para a área de envio do software, depois de modificar os parâmetros, clique em Enviar.

4. Note que uma entrada é clicada no final da instrução.

*** APRS 51TNC PARA GM300 DIGI 20140625 BH4TDV ***

POTÊNCIA: 4.8V TEMP: 29.7C

A primeira linha retorna o número da versão, a tensão de operação atual e o valor da temperatura DS18B20 (se instalado)

Comando: AT + HELP = 1 Digite

Descrição: Liste todas as instruções.

Comando: AT + DEMO = 1 Digite

Descrição: Defina para restaurar o valor padrão da placa-mãe.

Comando: AT + TIME = 600 Enter

Descrição: Defina o tempo de envio do beacon, o intervalo é 0-65535 segundos, desligue o beacon ao definir 0, o valor padrão é 600 segundos.

Comando: AT + CALL = NOCALL Enter

Nota: Defina o sinal de chamada beacon, o sinal de chamada padrão é NOCALL, capitalizado, até 6 dígitos.

Comando: AT + SSID = 10 Digite

Descrição: Ajuste o SSID da baliza, o padrão é 10, e a escala do valor do parâmetro é 0-15.

Comando: AT + DIGI = 1,0,1 Digite

Descrição: Definir DIGI, deve ser 3 parâmetros, separados por vírgulas no meio.

Bit 1: Encaminhado ao receber dados com o caminho WIDE1, 0 = desligado, 1 = ativado. Padrão = 1, que está habilitado.

Bit 2: Encaminhado ao receber dados com o caminho WIDE2, 0 = desligado, 1 = ativado. Padrão = 0, que está fechado.

Bit 3: Insira o nome do relé quando o encaminhamento é permitido, 0 = off, 1 = habilitado. Padrão = 1, que está habilitado.

Comando: AT + BEACON = 1,!, 3134.31N, /, 12020.22E, r, APRS 51TNC GM300 DIGI

Descrição: Definir os requisitos do caminho, tipo, latitude, conjunto de ícones, longitude, ícone, informações personalizadas

Entre eles:

1 Caminho do encaminhamento do relé

0 = Nenhum caminho, isto é, nenhum outro relé é necessário

1 = Incluir WIDE1-1 (padrão)

2 = Incluir WIDE1-1, WIDE2-1

! Representa o tipo caractere, comprimento fixo 1 palavra, geralmente não precisa ser alterado. Para modificação, consulte o manual do protocolo APRS.

3134.31N significa latitude, comprimento não fixo, preencha o formato.

/Indica o conjunto de ícones, geralmente não precisa ser alterado. Para modificação, consulte o manual do protocolo APRS.

12020.22E significa longitude, comprimento não fixo, preencha o formato.

R indica o estilo do ícone exibido no mapa do servidor, comprimento fixo 1 palavra, consulte &APRS Icon Set& para mudar.

DIGI GM300 APRS 51TNC

Indica informações personalizadas, com até 50 caracteres, em inglês. Se você quiser escrever informações sobre PHG, preencha a caixa superior.

* O relatório de tensão DIGI será inserido automaticamente no final da seção de informações do gateway.

* A placa de relé detectará automaticamente se o sensor de temperatura DS18B20 está instalado, se detectar, inserirá um relatório de temperatura.
