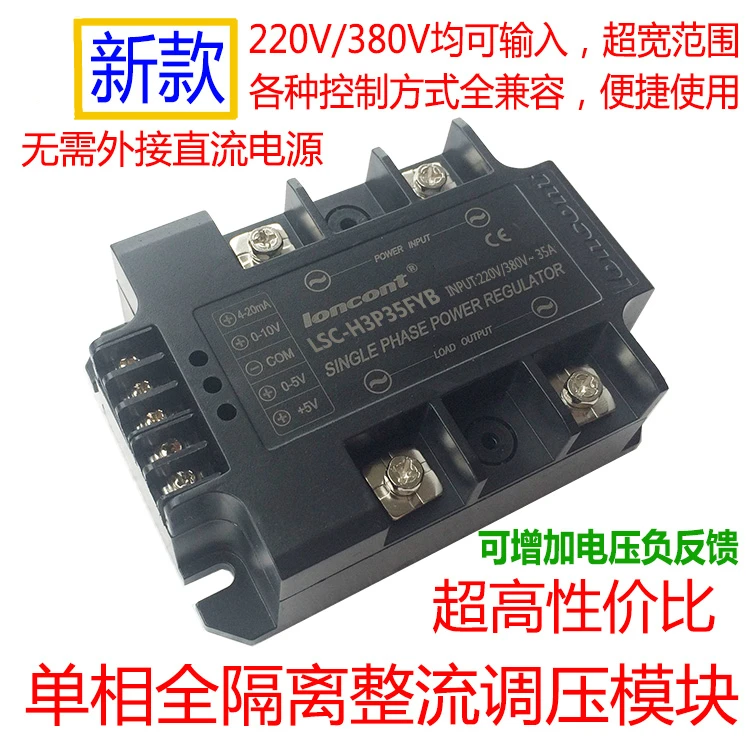

Isolado e Módulo Regulador de Tensão Retificador Integrado Monofásico Totalmente 35a

Descrição do modelo(Clientes novos e antigos devem ver):

LSC-H3P35FG6By220vload/380vload universal (Recomendado) Se você é / ou duas fases 380vacvacput pode ser usado, deixe você escolher sem se preocupar.

Atualizar novamente: este produto adotou o chip de tecnologia de gerenciamento de energia da empresa de instrumentos do texas, a tensão da fonte de alimentação pode ser que funciona bem em uma gama extremamente ampla e tem confiabilidade muito alta

.

1. High Quality Renovação da Casa – Origem : cn Origem

2. Renovação da Casa – Certificado : None

Resumo

1 Módulo de regulação de tensão retificador de fase monofásica integrado da série lsc (o nome em inglês isloncont passageiro de estado sólido) conjunto interno circuito de mudança de fase monofásica ponte de controle total composta por quatro tiristor unidirecionais circuito de absorção de capacitância de quatro números e circuito de fonte de alimentação são iguais a um, sob controle de entrada de regulação automática ou manual, um forte sinal de pulso de gatilho que pode mudar O ângulo de condução é gerado e, em seguida, o tiristor interno é controlado separadamente, conversão direta de corrente alternada em tensão dc pulsante com amplitude ajustável contínua, a tensão na carga muda de regulação de faixa completa de tensão total para rede elétrica o módulo é normalmente usado em várias fontes de alimentação estabilização de tensão motor dc excitação soldagem elétrica galvanoplastia carregamento e outros Ocasiões

3. High Quality Renovação da Casa – Origem : cn Origem

2 0-5vdc 0-10vdc 4-20mafull compatível com entrada modo de controle automático, também pode ser controlado manualmente, tensão de saída from0vajustável para tensão linear completa ampla faixa de entrada, alta precisão de regulação de saída, forte capacidade anti-interferência

3 Módulo de circuito de alimentação embutido não há necessidade de conectar o transformador síncrono externo, não há necessidade de fonte de alimentação dc externa

4 Número do módulo, substrato de cerâmica dcb, tamanho pequeno, menos fiação periférica, desempenho estável, fácil de usar, alta confiabilidade

5 Módulos heledindication e fonte de alimentação de saída

6 Todos os terminais de controle de entrada e comutação de terminais de entrada de fonte de alimentação e circuito principal de corrente forte têm design totalmente isolado, a tensão de suporte dielétrico é maior than2000 vac

7 O módulo tem função de início lento, pode efetivamente reduzir a corrente de impulso instantânea quando a carga é energizada, prolongar a vida útil da carga

4. Renovação da Casa – Certificado : None

O nível atual e o modelo do terminal de saída de carga do módulo são mostrados na tabela abaixo:

5. High Quality Renovação da Casa – Origem : cn Origem

6. Renovação da Casa – Certificado : None

7. High Quality Renovação da Casa – Origem : cn Origem

8. Renovação da Casa – Certificado : None

9. High Quality Renovação da Casa – Origem : cn Origem

Instruções:

1 Modo de controle de entrada totalmente compatível exclusivo, 0-5vdc 0-10vdc 4-20ma 1-5vdc 0-10mae outros modos automáticos podem se adaptar, nenhuma personalização especial é necessária, também pode ser controlado manualmente por potenciômetro ampla faixa de entrada, alta precisão de regulação de saída, forte capacidade anti-interferência

Modo de controle manual do potenciômetro: conforme mostrado na figura, módulo de terminação intermediária do potenciômetro, as outras duas extremidades do potenciômetro são, respectivamente, conectadas ao modulecomend soma 5vend 5vthe voltagem é gerada dentro do próprio módulo, sem fonte externa, usada apenas com potenciômetro manual, não para outros fins, a resistência do potenciômetro selecionado é o número quando o problema de controle muda, a tensão na carga dc muda from0down paraTensão totalAjustável linear, quanto mais alta a tensão do terminal é, quanto maior a saída do módulo

0-5vdccontrol mode: conforme mostrado na figura, sinal osmo, conexão positiva de entrada de controle conexão negativa comend, dentro do modulecontend para encerrar a impedância de entrada do terminal é maior than30k quando o problema de controle muda, a tensão na carga dc muda from0down paraTensão totalLinear ajustável, o osmo é uma área totalmente fechada quando esquerdo e direito, desligue a saída de todo o circuito de forma confiável; contstay0.7vdc-4.3vdcthe esquerdo e direito são áreas ajustáveis, ou seja, com o aumento da tensão de controle, mudança de fase angulare anglewxfrom180 ° reach0 ° diminuição linear, o ângulo de condução aumenta, a tensão na carga muda from0v aumenta paraTensão total; Contstay4.3vdc-5 vdcito é uma área totalmente aberta, a tensão na carga éTensão total(É equivalente à retificação direta da ponte da tensão da grade)

0-10vdccontrol mode: conforme mostrado na figura, sinal osmo, dentro do vale para encerrar a impedância de entrada do terminal é maior than15k

Modo de 4-20macontrol: conforme mostrado na figura, sinal osmo, dentro do relacionamento para encerrar a impedância de entrada do terminal is250 entrada osmo, 4-5mait é uma área totalmente fechada quando esquerda e direita, desligue o Saída de todo o circuito de forma confiável; 5-19 esquerda e direita são áreas ajustáveis, ou seja, com o aumento da corrente de controle, mudança de fase angulares de 180 ° reach0 ° diminuição linear, a tensão na carga muda from0v aumenta paraTensão total; 19-20mait é uma área totalmente aberta, saídaTensão total

0-10macontrol mode: conforme mostrado na figura, desta forma, o módulo deve becontend e endcomconnect uma extremidade ao outros 500 1/2wresistance, quando número, quando número

2 Cada extremidade funcional é relativa uma à outra. a extremidade deve ser positiva, a extremidade é negativa, se a polaridade for invertida, a saída do circuito principal do módulo pode estar fora de controle

3 As características de controle de cada extremidade funcional do módulo são positivas, ou seja, quanto mais alta a tensão de controle, mais alta a tensão de saída do circuito principal do módulo é

4 Um modo de controle de entrada deve ser usado em um determinado momento, se mais de dois métodos forem inseridos ao mesmo tempo, geralmente, o sinal de entrada é mais forte e desempenha um papel importante o módulo pode ser usado manualmente e automaticamente, por exemplo, carimbo automático, bolsa manual, a função pode ser alternada por interruptor de lançamento duplo

5 O módulo tem função de início lento, quando a extremidade de saída é conectada ao filtro de capacitor eletrolítico, porque a tensão em ambas as extremidades do capacitor é gradualmente aumentada, o capacitor é carregado lentamente, portanto, o módulo não será danificado devido à sobrecorrente

6 Se o tiristor no módulo tiver um pequeno ângulo de condução (a tensão de entrada do circuito principal é muito alta a tensão de saída é muito baixa) sob a saída de longo prazo de grande corrente, pode causar aquecimento de módulo sério

Fiação de circuito de saída de terminal de circuito de saída de corrente forte:

Entrada ac, é a saída dc pólo negativo, é a saída dc pólo positivo

10. Renovação da Casa – Certificado : None

220vacCircuito numérico do retificador de fonte de alimentação ca

11. High Quality Renovação da Casa – Origem : cn Origem

• Sob carga resistiva, o nível de corrente do módulo de regulação de tensão deve ser maior ou igual a 3 vezes a corrente nominal de carga
• Quando a carga é motor ca, o nível de corrente do módulo de regulação de tensão deve ser maior do que ou igual a corrente nominal do motor
• ConhecerEletroímã quando a bobina do indutor está sob carga igual, o nível de corrente do módulo de regulação de tensão deve ser maior ou igual a 4 vezes a corrente nominal de carga
• ConhecerSob carga capacitiva, o nível atual do módulo de regulação de tensão deve ser maior quando a corrente nominal de carga
• O transformador deve ser maior ou igual a 5 vezes a corrente nominal primária do transformador, sensibilidade especial para carga capacitiva, a margem de corrente do módulo de regulação de tensão deve ser ampliada de acordo com a situação real

O módulo de regulação de alta tensão de corrente deve ser equipado com radiador opcional, entre em contato com o comprador para obter a especificação do radiador

12. Renovação da Casa – Certificado : None

Não é recomendado que o tiristor no módulo tenha um pequeno ângulo de condução (a tensão de entrada do circuito principal é muito alta a tensão de saída é muito baixa) sob o Saída de longo prazo de grande corrente, se a tensão real da carga for baixa, a tensão pode ser reduzida com um transformador primeiro, então o módulo é usado para corrigir e ajustar a tensão

Você pode voltage series
