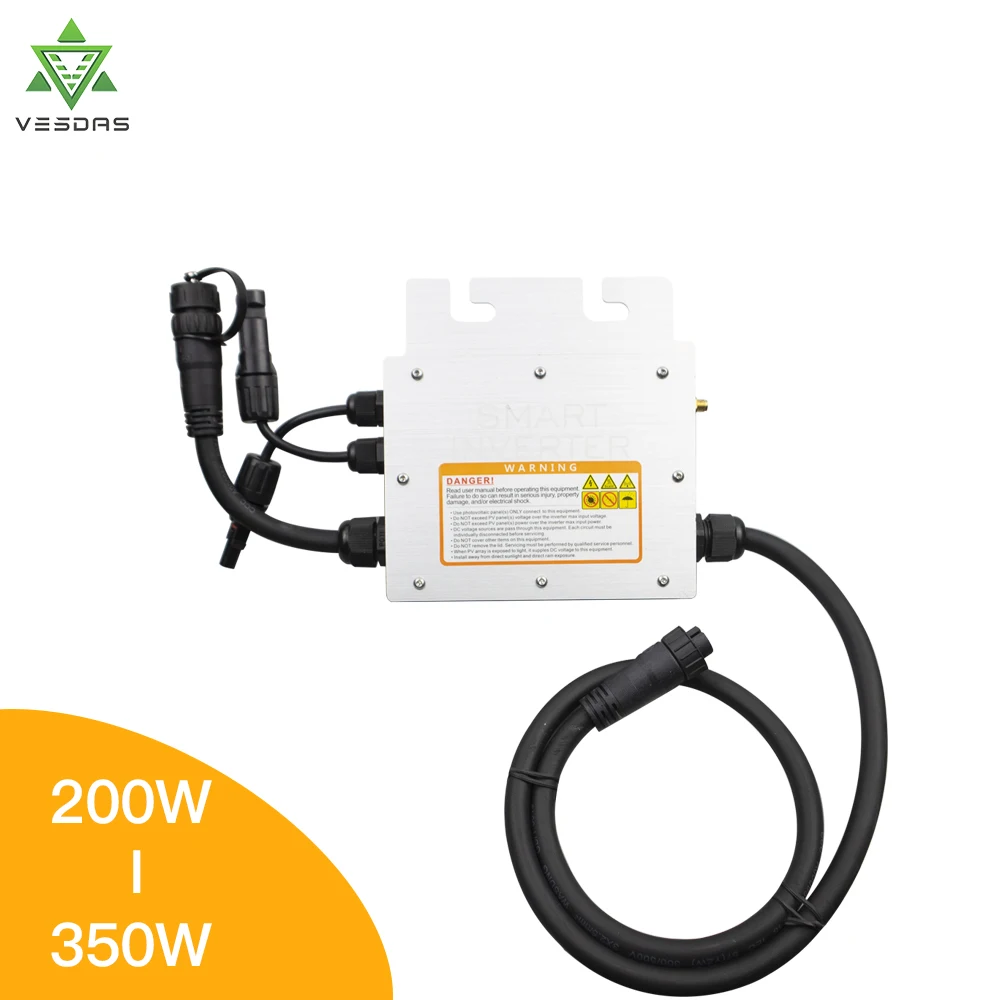

Inversor de Onda Pura para Sistema de Rede de 110 Micro Inversor Solar Mppt 24 – 36v 48v Inteligente Ip65 Senoidal 220v 200-350w

Série de produtos

Série sg700

Modelo

Sg700md

Sg700hd

Sg700td

(Regular)

(Feito sob medida)

(Feito sob medida)

Dados de entrada (dc, pv)

Número de conector mc4 de entrada

2 conjuntos

2 conjuntos

2 conjuntos

Faixa de tensão mppt

24v-40v

36v-60v

80v-115v

Faixa de tensão de operação

18v-50v

30v-70v

70v-120v

Tensão máxima de entrada

50v

70v

120v

Tensão de inicialização

18v

30v

70v

Potência máxima de entrada

2*350w

2*350w

2*350w

Corrente de entrada máxima

2 * 14a

2*9,7 a

2*4,3 a

Dados de saída (ac)

Tipo de grade monofásico

120v e 230v

Potência de saída nominal

650w

Potência máxima de saída

700w

Corrente de saída nominal

@ 120vac: 5.4a/@ 230vac: 2.8a

Tensão de saída nominal

120vac/230vac

Faixa de tensão de saída padrão

@ 120vac: 80v-160v/@ 230vac: 180v-280v

Frequência de saída nominal

50hz/60hz

Faixa de frequência de saída padrão

@ 50hz: 47.5hz-52.5hz/@ 60hz: 57.5hz-62.5hz

Fator de potência

> 0.99

Distorção harmônica total

Thd <5%

Unidades máximas por agência

@ 120vac: 4 unidades/@ 230vac: 7 unidades

Eficiência

Eficiência de pico

95%

Eficiência ponderada cec

@ 120vac: 92.5% / @ 230vac: 93.5%

Eficiência mppt nominal

99.90%

Consumo de energia noturno

<700mw

Dados mecânicos

Faixa de temperatura ambiente operacional

-40 ° c a 65 ° c

Faixa de temperatura de armazenamento

-40 ° c a 85 ° c

Dimensões (l x a x p)

185mm x 180mm x 38.5mm (não inclui conectores e cabo)

Peso

1.5kg

Corrente máxima do cabo de barramento ac

20a

Grau à prova d’ água

Ip65

Modo de resfriamento

Convecção natural-sem fãs

Outros recursos

Comunicação (inversor para caixa de dados)

2.4g sem fio

Design de transformador

Transformadores de alta frequência, isolados galvanicamente

Solo integrado

O equipamento de solo é fornecido pelo pe no cabo ac. Nenhum terreno adicional é necessário.

Funções de proteção

Proteção isolada de ilha, proteção de tensão, proteção de frequência, proteção de temperatura, proteção de corrente, etc.

Conformidade do projeto

Nb/t32004: 2013, nb/t32004: 2013, /, en62109, vde0126, ul1741 etc.
