Controlador de Velocidade do Motor Controle do Painel Substituir Original Gerador Diesel Govornor dc Módulo Placa Motor 4296675

- 15%

R$ 1.078,60

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0
Por favor, deixe-me algumas ESTRELAS

4296675 substituir original gerador diesel controlador de

Vídeo de Demonstração do Produto

Opção de Compra e tempo de entrega

Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

CaracterísticasEspecificações
Nome da MarcaShaluo
OrigemCN (origem)
Número do Modelo4296675
CutomizadoSIM
ApplicationCummins Diesel Generator
TipoDC Motor
Product NameEngine Speed Controller

4296675 substituir original cummins gerador diesel controlador de velocidade do motor govornor dc módulo placa velocidade controle do painel motor

1. resumo
Os 429667414296675 são um emores gov do controle do elevado desempenho para o motor diesel, especialmente a confiabilidade, environmentadequability, fumo

Controle. controle de fumaça e desempenho de partida a frio foram otimizados quando a tensão de trabalho larga, uma capacidade de ti-interferência e

A capacidade de proteção foi aumentada.

2. Características técnicas
2.1 Funções básicas
2.1.1 o tipo 4296674 é apropriado para cummins nt855, m11, motor constante da velocidade da série k19;

O tipo 4296675 é apropriado para cummins k19, kv38 série velocidade constantengine.
2.1.2 interruptor de modo run/ldle
2.1.3 remoto Velocidade Ajustar
2.1.4 velocidade de corrida e configuração de velocidade ociosa
2.1.5 ajuste do ganho e da queda
2.1.6 configuração de controle de fumaça
2.2 Parâmetros de trabalho
2.2.1 tensão nominal: 24 t 6 vdc
2.2.2 corrente de saída máxima: 2.1a
2.2.3 sinal de velocidade: sinal sinusoidal, valor efetivo não inferior a 1.7v
2.2.4 faixa de ajuste de velocidade 500 t 50hz (faixa de velocidade dep endent no dente da engrenagem do volante não)
2.3 Ambiente de trabalho
2.3. 1 faixa de temperatura: -45 ~ + 75c c
2.3. 2 umidade relativa: < 90%
2.3.3 aceleração da vibração:< 100 m/s

2.3.4 aceleração de choque: < 150 m/s'

3. Instruções de operação

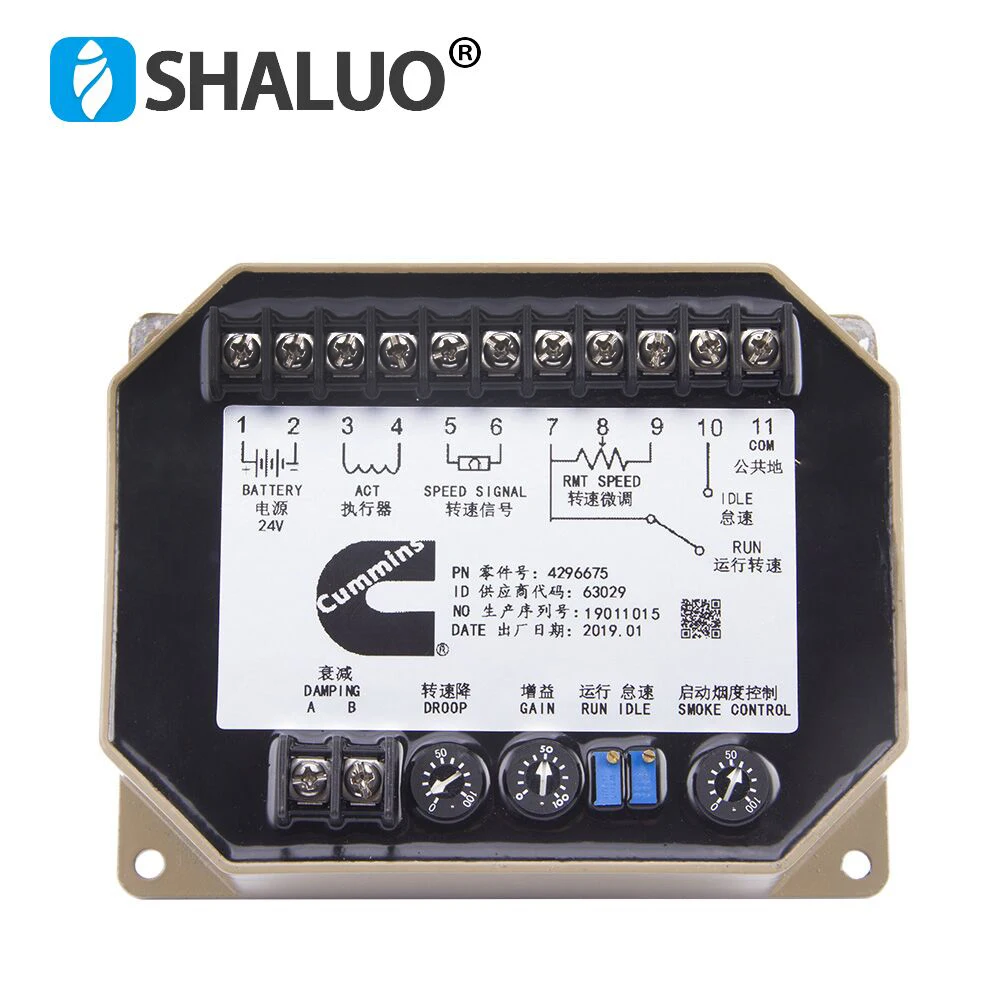

3.1 aparência e dimensão do istallation:
Veja a Figura. 1
3.2 Método de conexão
3.2.1 bateria
1 # terminal: potência; 2 # terminal: gnd.1mm Ou maior

O fio de cobre do tamanho deve ser connected.5afuse shouldbe adicionado à linha de energia.

1. Phones & Accessories - Product Name : Engine Velocidade Controller

Online shopping


3.2.2 Conexão do atuador
3 # & 4 # teminals: ao atuador fechado normal. Use 1mm' ou fio de cobre de tamanho maior. Não curto-circuito os teminals para gnd.
3.2.3 Do Sinal de velocidade
5 # terminais: sinais de velocidade, 6 # terminais: gnd para sinal de velocidade certifique-se de que os terminais comuns à terra são unfied quandoa fonte de sinal de velocidade é comum usado por mais de um equipamento. Twisted e shield hammess deve ser usado para conectar o govemor de controle e sensor de velocidade quando o ambiente eletromagnético complicado existia, fio à terra do escudo hammess deve ser conectado ao motor ou outro ponto próximo do sensor de velocidade.
3.2.4 velocidade remota ajustar:
Um potenciômetro multi-turn montado no painel deve ser conectado a 7 #, 8 # e 9 # terminais como a velocidade remota
Ajustador. O pn do potenciômetro de 5 (4.7) k ohm é 3015105.
Seu 2 # pino deve ser conectar ao terminal 8 # do regulador de controle. um resistor 120k-ohm poderia ser série conectada no terminal 8 # no circuito a fim melhorar a estabilidade do motor, se necessário (como figure.2.)

Mantenha os 8 # e 9 # termin als abertos se o ajuste remoto não for necessário.

3.2.5 ldle/interruptor de modo de execução:

10 # terminais é ldle/run interface de interruptor de modo. um interruptor ou relé poderia ser conectado entre 7 # e 10 # terminais. quando o interruptor ou relé está aberto, regulador de controle funcionará no modo de execução. Enquanto o interruptor ou relé estiver fechado, o regulador de controle trabalhará no modo ocioso. 3.2.6 terminal comum gnd 11 # é gnd de reposição e não precisa ser conectado em condições normais.
3.2.7 Terminal de amortecimento
Os terminais a # e b # são amortecimento da extensão. o ajuste do ganho do lf não pôde satisfazer os requisitos da estabilidade, conectam os dois terminais diretamente.


3.3 ajuste e operação:
3.3.1 Droop
Este poentiômetro é usado para definir o grau de velocidade deline quando o motor está carregando a carga.
3.3.2 gainthis potenciômetro é usado para definir a sensibilidade do ajuste de velocidade quando a carga do motor é alterada. girá-lo no sentido horário diminuir a sensibilidade enquanto girá-lo no sentido anti-horário aumentar a sensibilidade para o atuador próximo normal. Ajustar o potenciômetro droop pode ser útil para manter a estabilidade do motor em alguma situação especial.
3.3.3 RUN
Este potenciômetro é usado para definir a velocidade de execução do alvo. 1800rpm é o valor padrão se a velocidade de execução de 1500 e 1800rpm existir em um motor. gire 3-5 rodadas counterclo ckwise se 1500rpm é necessário, ou então, genset pode alarme e desligamento.
3.3 4 ocioso este potenciômetro é usado para definir a velocidade do alvo ldle.

3.3.5 CONTROLE de FUMAÇA
Este potenciômetro é usado para ajustar o modo onrun da categoria do controle de fumo durante o começo do col/lote, a seting maior do potntimetet significa mais conto srngent, ltis usualmente setonte 60% ponto. ilf começando controle de fumaça não é necessário, definir o pteniome para o ponto abaixo de 15%.
O controle de govemnor wie morreu com pesado curent


Waming:

O fio do regulador de controle amarrado com fio de corrente pesada foi proibido!
Aviso: o direito de autor deste ficheiro pertence à ccec não deve ser utilizado para qualquer outra finalidade sem a autorização da ccec.
Nota: ver mais detalhes sobre 3379231 guia de controle de combustível elétrico governador.
